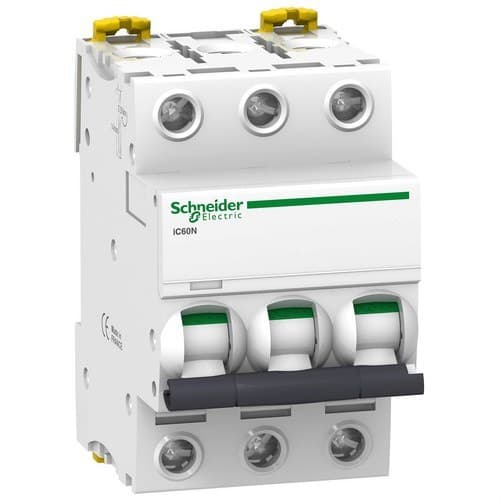

Magnetotérmico IC60N 3P 20A Curva D

El magnetotérmico Schneider Electric Acti9 iC60N A9F75320 es un interruptor automático modular de 3 polos y 20 A con curva de disparo D, diseñado para proteger circuitos eléctricos frente a sobrecargas y cortocircuitos. Ofrece un poder de corte de 6 kA según IEC/EN 60898-1 y de 10 kA a 380-415 V CA según IEC/EN 60947-2, combinando protección eléctrica, facilidad de diagnóstico y montaje modular sobre carril DIN.

Gracias a su curva D, este interruptor resulta especialmente apropiado para circuitos con corrientes de arranque elevadas, como determinados motores, transformadores, maquinaria o equipos con fuertes picos de conexión. Además, incorpora las tecnologías VisiTrip y VisiSafe de Schneider Electric para facilitar la identificación de disparos y comprobar visualmente la apertura efectiva de los contactos.

Protección magnetotérmica de 20 A

El Schneider Electric A9F75320 integra protección térmica y magnética en un único dispositivo. La protección térmica actúa frente a sobrecargas mantenidas, mientras que la protección magnética proporciona una respuesta rápida ante corrientes elevadas de cortocircuito.

Su corriente nominal es de 20 A y dispone de tres polos protegidos, por lo que está indicado para la protección simultánea de las tres fases de un circuito trifásico.

Curva de disparo D para cargas con elevados picos de arranque

La curva D está orientada a aplicaciones en las que durante la puesta en marcha pueden aparecer corrientes transitorias considerablemente superiores a la intensidad nominal.

Schneider Electric especifica para esta referencia un umbral de disparo magnético de 12 veces la corriente nominal, con una tolerancia de ±20 %. Esta característica permite soportar determinados picos de arranque sin disparos intempestivos, manteniendo al mismo tiempo la protección frente a cortocircuitos.

Entre sus aplicaciones habituales pueden encontrarse:

• Motores eléctricos con elevada corriente de arranque.
• Transformadores.
• Maquinaria industrial.
• Equipos de climatización.
• Circuitos con cargas inductivas.
• Instalaciones con fuertes corrientes transitorias de conexión.

La elección de una curva D debe realizarse siempre verificando las características de la carga, la impedancia del circuito y las condiciones de desconexión de la instalación.

Poder de corte de 6 kA según IEC 60898-1

Según la norma IEC/EN 60898-1, el Acti9 iC60N A9F75320 dispone de un poder de corte nominal de 6.000 A en las condiciones especificadas por Schneider Electric.

Esta prestación permite interrumpir corrientes de cortocircuito de elevada intensidad, siempre que la corriente de defecto prevista en el punto de instalación se encuentre dentro de las capacidades del dispositivo.

Hasta 10 kA según IEC 60947-2 a 380-415 V

Para aplicaciones industriales conforme a IEC/EN 60947-2, Schneider Electric especifica un poder de corte último Icu de 10 kA a 380-415 V CA.

El poder de corte varía en función de la tensión de funcionamiento:

• 12-133 V CA: Icu de 36 kA.
• 220-240 V CA: Icu de 20 kA.
• 380-415 V CA: Icu de 10 kA.
• 440 V CA: Icu de 6 kA.

La selección del magnetotérmico debe realizarse comprobando que su capacidad de corte sea igual o superior a la corriente de cortocircuito prevista en el punto donde se instalará.

Tecnología VisiTrip para identificar rápidamente el circuito defectuoso

El sistema VisiTrip incorpora un indicador mecánico de color rojo que permite reconocer visualmente cuándo el interruptor ha disparado como consecuencia de un defecto eléctrico.

Esta señalización facilita la localización del circuito afectado dentro del cuadro y puede reducir el tiempo necesario para realizar tareas de diagnóstico y mantenimiento.

VisiSafe para comprobar la apertura de los contactos

La tecnología VisiSafe proporciona una indicación visual mediante una banda verde que confirma la apertura física de los contactos del magnetotérmico.

Esta característica mejora la seguridad durante determinadas operaciones de mantenimiento aguas abajo y permite comprobar visualmente el estado de seccionamiento del dispositivo.

Apto para seccionamiento industrial

El Acti9 iC60N está diseñado para ser apto para el aislamiento o seccionamiento industrial de acuerdo con IEC/EN 60947-2, dentro de las condiciones indicadas por Schneider Electric.

Esta característica, combinada con la indicación VisiSafe, permite utilizar el interruptor tanto para protección como para determinadas funciones de aislamiento del circuito.

Clase de limitación 3

El magnetotérmico presenta clase de limitación 3 según IEC/EN 60898-1. Una elevada capacidad de limitación contribuye a reducir la energía que deja pasar el interruptor durante un cortocircuito, ayudando a limitar los esfuerzos térmicos y electrodinámicos sobre los conductores y equipos instalados aguas abajo.

Montaje modular sobre carril DIN

El A9F75320 está diseñado para instalarse mediante clip sobre carril DIN de 35 mm, facilitando su integración en cuadros eléctricos modulares.

Su anchura es de 54 mm, equivalente a seis pasos de 9 mm, por lo que ocupa el espacio correspondiente a tres módulos estándar de 18 mm.

El sistema de montaje permite además utilizar peines de distribución compatibles tanto por la parte superior como por la inferior.

Alimentación superior o inferior

El diseño del Acti9 iC60N permite realizar la alimentación eléctrica por la parte superior o inferior, aportando flexibilidad durante el cableado del cuadro.

Esta posibilidad facilita la adaptación del dispositivo a diferentes configuraciones de distribución y a la utilización de peines y bloques de reparto compatibles.

Terminales para conductores rígidos y flexibles

Los terminales del magnetotérmico admiten diferentes tipos y secciones de conductor:

• Conductor rígido de cobre: de 1 a 25 mm².
• Conductor flexible de cobre: de 1 a 16 mm².
• Conductor flexible con puntera: de 1 a 16 mm².
• Longitud de pelado: 14 mm.
• Par de apriete: 2 Nm.

Las conexiones deben realizarse respetando las secciones y pares de apriete especificados por Schneider Electric.

Compatible con auxiliares y protección diferencial

La gama Acti9 iC60 permite complementar el magnetotérmico con distintos accesorios Schneider Electric para ampliar sus funciones de control, señalización y protección.

Entre las posibilidades de ampliación se encuentran:

• Contactos auxiliares de estado.
• Contactos de señalización de disparo.
• Dispositivos de disparo remoto.
• Elementos para supervisión y control.
• Bloques diferenciales Vigi compatibles.

Esta modularidad permite configurar protecciones adaptadas a las necesidades de instalaciones residenciales, terciarias e industriales.

Alta durabilidad mecánica y eléctrica

Schneider Electric especifica una durabilidad mecánica de hasta 20.000 ciclos y una durabilidad eléctrica de hasta 10.000 ciclos.

El mecanismo de cierre rápido es independiente de la velocidad con la que se acciona manualmente la palanca, una característica destinada a mejorar la durabilidad de los contactos y proporcionar una maniobra consistente.

Protección IP20

El dispositivo presenta un grado de protección IP20 conforme a IEC 60529. Una vez instalado dentro de una envolvente modular adecuada, Schneider Electric especifica un grado de protección de hasta IP40 para el conjunto correspondiente.

El interruptor debe instalarse dentro de un cuadro o envolvente apropiado para las condiciones ambientales del emplazamiento.

Amplio rango de temperatura de funcionamiento

El Acti9 iC60N puede trabajar en un rango de temperatura ambiente comprendido entre -35 y 70 °C. Para almacenamiento, Schneider Electric especifica un rango de -40 a 85 °C.

Asimismo, admite una humedad relativa de hasta el 95 % a 55 °C y una altitud de funcionamiento de hasta 2.000 m dentro de las condiciones indicadas por el fabricante.

Características técnicas del Schneider Electric A9F75320

• Marca: Schneider Electric.
• Referencia: A9F75320.
• Gama: Acti9.
• Modelo: iC60N.
• Tipo: interruptor automático magnetotérmico modular.
• Aplicación: protección de circuitos de distribución.
• Número de polos: 3P.
• Polos protegidos: 3.
• Corriente nominal In: 20 A.
• Curva de disparo: D.
• Tecnología de disparo: termomagnética.
• Umbral de disparo magnético: 12 x In ±20 %.
• Poder de corte según IEC/EN 60898-1: 6 kA.
• Icu a 380-415 V CA según IEC/EN 60947-2: 10 kA.
• Icu a 220-240 V CA: 20 kA.
• Icu a 440 V CA: 6 kA.
• Tensión nominal de empleo: 12-440 V CA según configuración.
• Frecuencia: 50/60 Hz.
• Tensión nominal de aislamiento Ui: 500 V CA.
• Tensión soportada a impulso Uimp: 6 kV.
• Clase de limitación: 3.
• Categoría de utilización: A según IEC/EN 60947-2.
• Categoría de sobretensión: IV.
• VisiTrip: sí.
• VisiSafe: sí.
• Apto para seccionamiento: sí.
• Montaje: carril DIN de 35 mm.
• Anchura: 54 mm.
• Altura: 85 mm.
• Profundidad: 78,5 mm.
• Peso neto: aproximadamente 0,375 kg.
• Durabilidad mecánica: 20.000 ciclos.
• Durabilidad eléctrica: 10.000 ciclos.
• Grado de protección: IP20.
• Grado de protección en envolvente modular: IP40.
• Temperatura de funcionamiento: -35 a 70 °C.
• Temperatura de almacenamiento: -40 a 85 °C.
• Normativas: IEC/EN 60898-1 e IEC/EN 60947-2.

Protección de circuitos con altas corrientes de arranque

El Schneider Electric Acti9 iC60N A9F75320 combina una corriente nominal de 20 A con una curva D especialmente adecuada para circuitos que presentan elevados picos de corriente durante el arranque. Su configuración de tres polos permite proteger de forma conjunta las tres fases de una instalación trifásica.

El poder de corte de 6 kA según IEC 60898-1 y 10 kA a 380-415 V según IEC 60947-2, junto con las tecnologías VisiTrip y VisiSafe, el montaje modular y la posibilidad de incorporar accesorios Acti9, hacen de este magnetotérmico una solución versátil para instalaciones eléctricas profesionales.

Importante: antes de instalar un magnetotérmico de curva D debe verificarse que la intensidad nominal, la sección del conductor, la corriente de cortocircuito prevista y las características de la carga sean compatibles con sus parámetros de disparo.
