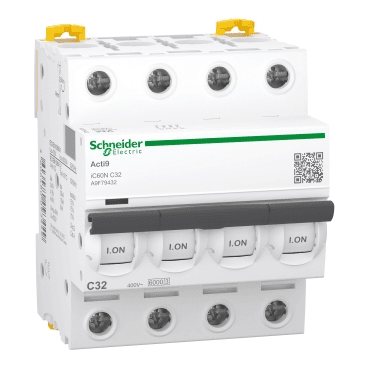

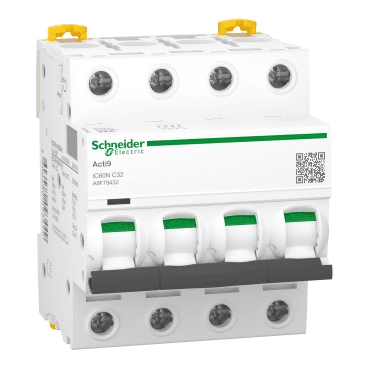

Magnetotérmico IC60N 4P 32A Curva C 10kA

El interruptor automático en miniatura (MCB) Acti9 iC60N 4P 32 A de Schneider Electric es un dispositivo diseñado para ofrecer una protección completa contra sobrecargas y cortocircuitos en sistemas eléctricos de baja tensión. Este interruptor automático de 4 polos (con todos los polos protegidos) está optimizado para aplicaciones en instalaciones tanto de corriente alterna (CA) como de corriente continua (CC), proporcionando seguridad y confiabilidad en el suministro eléctrico.

Con una corriente nominal de 32 A y una curva de disparo tipo C, el Acti9 iC60N garantiza una respuesta rápida y efectiva ante sobrecargas y cortocircuitos, protegiendo tanto a las personas como a los equipos conectados a la red. Este interruptor es ideal para ser utilizado en entornos residenciales, comerciales e industriales ligeros, donde se requiere una protección confiable y robusta.

El interruptor tiene una capacidad de corte de 6000 A a 400 V CA conforme a la norma IEC/EN 60898-1, lo que asegura su rendimiento en instalaciones con niveles de corriente de cortocircuito medios. Además, este dispositivo puede operar con un poder de corte de 10 kA a 230/400 V CA y hasta 20 kA a 230 V CA, lo que lo hace adecuado para proteger circuitos en aplicaciones de mayor exigencia.

Características clave:

• Corriente nominal: 32 A
• Curva de disparo: Tipo C (respuesta media)
• Capacidad de corte: 6000 A a 400 V CA según IEC/EN 60898-1
• Protección: Cortocircuitos y sobrecargas en sistemas de corriente alterna y continua

El interruptor Acti9 iC60N cuenta con una serie de características avanzadas que facilitan tanto su instalación como su mantenimiento. El indicador de Visitrip, exclusivo de Schneider Electric, permite identificar de manera rápida el circuito que ha causado el disparo del interruptor, lo que reduce considerablemente el tiempo de diagnóstico e intervención. Además, la banda verde Visisafe garantiza la desconexión física de los contactos, lo que permite realizar el mantenimiento aguas abajo de forma segura.

El diseño compacto de este interruptor le permite ser instalado en carriles DIN estándar, haciendo que la integración en cuadros eléctricos modulares sea rápida y sencilla. Además, cuenta con terminales de conexión simples en la parte superior e inferior, que admiten cables rígidos de hasta 35 mm² y cables flexibles de hasta 25 mm², ofreciendo flexibilidad en el diseño del sistema eléctrico.

Datos técnicos clave:

• Tensión nominal de aislamiento (Ui): 500 V CA
• Resistencia a picos de tensión (Uimp): 6 kV
• Frecuencia de operación: 50/60 Hz
• Clase de limitación: Clase 3 conforme a IEC/EN 60898-1
• Durabilidad mecánica: 20.000 ciclos
• Durabilidad eléctrica: 10.000 ciclos
• Dimensiones: 72 mm de ancho, 85 mm de alto, 78,5 mm de profundidad
• Peso: 0,5 kg

Características adicionales:

• Protección robusta: El Acti9 iC60N está diseñado para ofrecer una protección eficaz tanto en redes de corriente alterna como continua, con capacidad de cortar altos niveles de corriente en aplicaciones críticas.
• Fiabilidad en el mantenimiento: Gracias a su banda Visisafe, los usuarios pueden estar seguros de que los contactos están físicamente desconectados, lo que aumenta la seguridad durante las tareas de mantenimiento.
• Diseño modular: Su instalación en carril DIN facilita la integración en cualquier cuadro eléctrico, lo que lo convierte en una opción flexible y versátil para una amplia gama de aplicaciones.

Aplicaciones típicas:

Este interruptor automático es ideal para su uso en instalaciones donde se requiera una protección robusta y fiable contra cortocircuitos y sobrecargas. Sus aplicaciones incluyen sistemas de distribución eléctrica en edificios residenciales y comerciales, pequeñas industrias, y cualquier instalación que utilice tanto corriente alterna como continua. Además, su capacidad para ser integrado en cuadros modulares y su compatibilidad con bloques de distribución y embarrados tipo peine lo convierten en una solución flexible para diversas configuraciones de instalación.

El interruptor automático en miniatura Acti9 iC60N 4P 32 A de Schneider Electric es una solución altamente confiable para proteger circuitos eléctricos contra sobrecargas y cortocircuitos. Con su capacidad de corte de hasta 6000 A y características avanzadas como el indicador Visitrip y la banda Visisafe, este dispositivo garantiza la seguridad y fiabilidad en instalaciones eléctricas, facilitando tanto su instalación como el mantenimiento.
