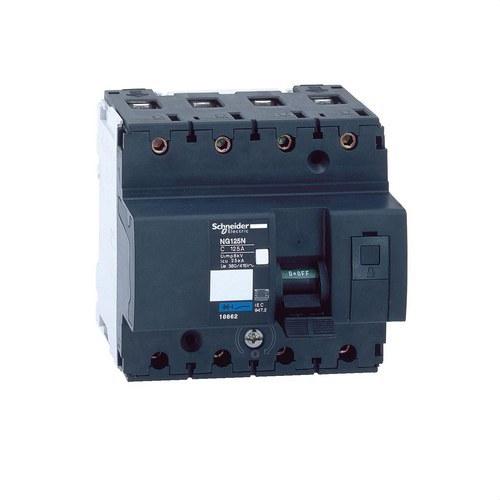

Magnetotérmico NG125N 4P 100A Curva C

Descripción técnica

Interruptor magnetotérmico Schneider Electric Acti9 NG125N de 4 polos, 100 A y curva C para protección de circuitos de baja tensión de alta intensidad.

Aplicaciones y ventajas

Adecuado para cabeceras de grupo, cuadros industriales, distribución terciaria y protección de líneas donde se requiere alto calibre y elevado poder de corte.

Características técnicas

• Gama: Acti9 NG125N.
• Número de polos: 4P, con 4 polos protegidos.
• Corriente nominal: 100 A a 40 °C.
• Curva de disparo: C.
• Tipo de red: CA y CC.
• Tecnología de disparo: térmico-magnética.
• Tensiones de empleo documentadas: 220-240 / 380-415 / 440 / 500 V.
• Poder de corte Icu: 50 kA a 220-240 V CA, 25 kA a 380-415 V CA, 20 kA a 440 V CA y 10 kA a 500 V CA según EN/IEC 60947-2.
• Poder de corte en CC: 20 kA hasta 500 V CC.
• Formato modular de 12 pasos de 9 mm.

Dimensiones y datos físicos

• Peso neto aproximado: 0,96 kg.

Instalación

Debe dimensionarse en función del poder de corte disponible, la selectividad requerida y la normativa de la instalación.
