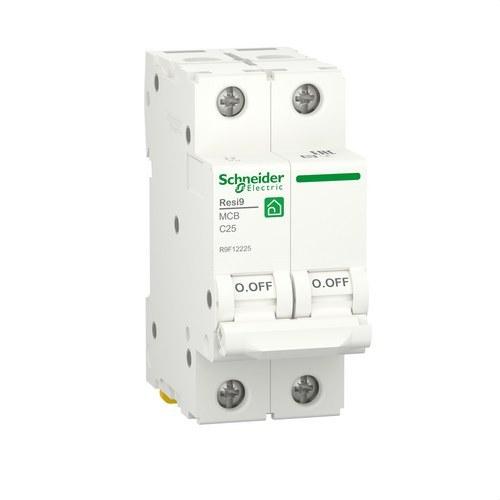

Magnetotérmico Resi9 2P 25 A 6000 A 230 V

El Magnetotérmico Schneider Electric Resi9 2P 25A 6000A, con referencia R9F12225, es un disyuntor automático en miniatura diseñado para ofrecer una protección efectiva contra cortocircuitos y sobrecargas en instalaciones residenciales. Este interruptor forma parte de la gama Resi9, la cual ha sido desarrollada para garantizar la máxima seguridad y fiabilidad en la protección de los circuitos eléctricos en edificios residenciales individuales y colectivos.

Este modelo de 2 polos protegidos está diseñado para una corriente nominal de 25A y cuenta con una curva de disparo C, lo que lo convierte en la opción ideal para proteger instalaciones con cargas de tipo resistivo o inductivo de bajo nivel. Su capacidad para gestionar cortocircuitos de hasta 6000A en sistemas de 400V CA, de acuerdo con la norma EN/IEC 60898-1, asegura un alto nivel de protección en caso de sobrecargas o cortocircuitos, evitando daños a los dispositivos conectados y garantizando la seguridad del sistema.

El interruptor térmico-magnético combina dos mecanismos de protección: uno térmico para proteger contra sobrecargas, y uno magnético que responde rápidamente a los cortocircuitos, ofreciendo una protección integral. Este disyuntor es perfecto para aplicaciones en el sector residencial, tanto en viviendas individuales como en edificios colectivos, donde la protección de los circuitos eléctricos es fundamental.

En cuanto a su instalación, el Resi9 está diseñado para un montaje rápido y sencillo en carril DIN, lo que facilita su integración en cuadros eléctricos modulares. Su ancho de 4 módulos (36 mm) permite una instalación optimizada en espacios reducidos, lo que es ideal para cuadros eléctricos compactos. Además, el interruptor está fabricado en color blanco (RAL 9003), lo que lo hace estéticamente compatible con otros equipos eléctricos de la gama.

Este magnetotérmico Resi9 también destaca por su durabilidad, con una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos, lo que garantiza un largo ciclo de vida y un funcionamiento confiable a lo largo del tiempo. Su tensión nominal de empleo es de 400 V CA y opera tanto en 50 Hz como en 60 Hz, lo que le otorga flexibilidad para adaptarse a diferentes tipos de redes eléctricas.

El interruptor cuenta con un grado de protección IP20 (IP40 cuando está montado en el gabinete), lo que asegura una protección adecuada contra el contacto accidental con partes eléctricas, garantizando la seguridad del usuario. En cuanto a su capacidad de aislamiento, el disyuntor tiene una tensión de aislamiento nominal de 440V y cumple con los más altos estándares de seguridad y calidad.

Características técnicas destacadas:

• Corriente nominal: 25A
• Número de polos protegidos: 2P
• Capacidad de corte: 6000A a 400V
• Curva de disparo: C (protección térmico-magnética)
• Normativas: Cumple con EN/IEC 60898-1
• Frecuencia: 50/60 Hz
• Tensión de funcionamiento nominal: 400V CA
• Montaje en carril DIN: Fácil de instalar o desmontar
• Dimensiones: 36 mm de ancho, 81 mm de alto, 72 mm de profundidad
• Resistencia mecánica: Hasta 20.000 ciclos
• Resistencia eléctrica: Hasta 10.000 ciclos
• Protección IP: IP20 (IP40 en el gabinete)
• Color: Blanco (RAL 9003)
• Peso: Compacto y ligero para una fácil manipulación

Este magnetotérmico de Schneider Electric no solo garantiza una protección avanzada, sino que también es fácil de instalar, lo que lo convierte en una opción confiable para electricistas profesionales y usuarios residenciales que buscan seguridad y eficiencia en sus sistemas eléctricos. Con un diseño compacto y estético, cumple con los más altos estándares de calidad y seguridad, siendo una pieza esencial en cualquier instalación eléctrica residencial.
