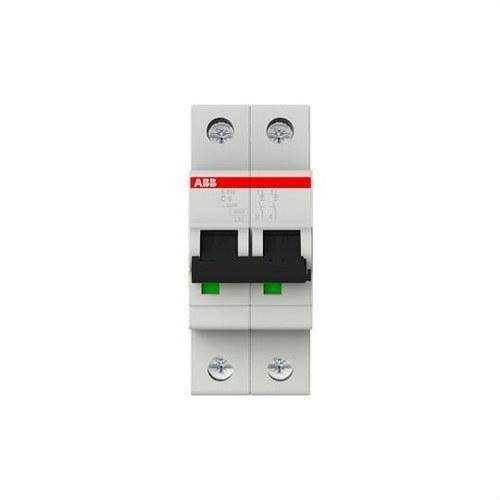

Magnetotérmico S202-C6 2P 6A C 10kA

El interruptor magnetotérmico ABB S202-C6, referencia 2CDS252001R0064, es una solución robusta para la protección de circuitos eléctricos de 2 polos con una corriente nominal de 6 A y una característica de disparo curva C, lo que lo hace ideal para proteger tanto en aplicaciones residenciales como industriales. Diseñado para operar con tensiones de hasta 440 V AC y 125 V DC, este interruptor es apto para sistemas de corriente alterna y continua, garantizando la seguridad y fiabilidad en una amplia gama de aplicaciones.

Este interruptor automático proporciona una alta capacidad de corte de cortocircuito de 10 kA a 400 V AC, lo que asegura una protección eficaz frente a sobrecargas y cortocircuitos. Además, está diseñado para soportar picos de tensión de hasta 6.2 kV al nivel del mar, cumpliendo con las normativas IEC/EN 60898-1, IEC/EN 60947-2 y UL 1077, lo que certifica su alta calidad y cumplimiento de los estándares internacionales de seguridad.

El S202-C6 es fácil de instalar en carril DIN, lo que facilita su integración en paneles eléctricos. Su diseño compacto y la posibilidad de montaje en cualquier posición lo hacen adecuado para aplicaciones en entornos industriales, comerciales y residenciales. Los terminales de tornillo cilíndricos bidireccionales aseguran una conexión segura y fiable, con una capacidad de conexión que admite cables rígidos y flexibles de hasta 35 mm². El magnetotérmico incluye una indicación visual del estado de los contactos (rojo para encendido y verde para apagado), lo que facilita la verificación del estado operativo del dispositivo.

Especificaciones técnicas:

• Modelo: Magnetotérmico S202-C6.
• Referencia: 2CDS252001R0064.
• Número de polos: 2P.
• Corriente nominal (In): 6 A.
• Curva de disparo: C.
• Capacidad de corte:
  • 10 kA a 400 V AC.
  • 20 kA a 230 V AC.
  • 10 kA a 440 V AC.
• Tensión nominal de operación:
  • 400 V AC (IEC 60898-1).
  • 440 V AC (IEC 60947-2).
  • 125 V DC.
• Tensión nominal de aislamiento (Ui): 440 V.
• Resistencia a picos de tensión (Uimp): 6.2 kV al nivel del mar.
• Frecuencia nominal: 50/60 Hz.
• Pérdida de potencia: 4 W (2 W por polo).
• Clase de limitación de energía: 3.
• Tipo de montaje: Carril DIN TH35-15/7.5.
• Normativas: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077.
• Material de la carcasa: Aislante, grupo II, color RAL 7035.
• Conexiones:
  • Capacidad de conexión: 0.75-35 mm² rígido o flexible.
  • Longitud de pelado de cable: 12.5 mm.
• Par de apriete: 2.8 N·m.
• Accesorios disponibles: Sí.

Ventajas adicionales:

• Indicación visual del estado del contacto: Facilita la verificación del estado operativo mediante los colores rojo (encendido) y verde (apagado).
• Compatible con AC y DC: Puede utilizarse en una amplia gama de aplicaciones de corriente alterna y continua.
• Conexión segura: Los terminales de tornillo cilíndricos aseguran una conexión fiable con cables de distintos tipos.

El magnetotérmico ABB S202-C6 es la solución perfecta para quienes buscan una protección eficaz y segura para circuitos eléctricos. Con su capacidad de corte elevada, facilidad de instalación y cumplimiento de normativas internacionales, es ideal para proteger tanto instalaciones industriales como residenciales, proporcionando un alto grado de seguridad en todas las aplicaciones.
