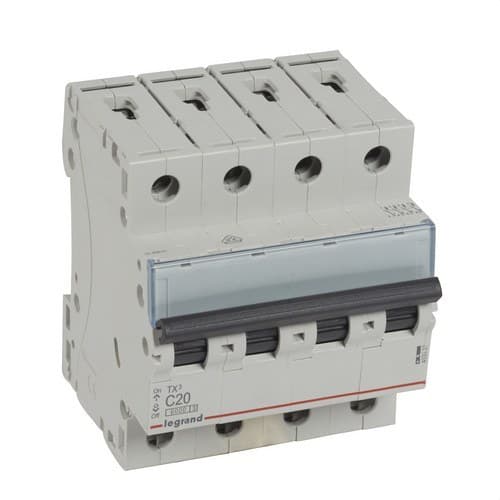

Magnetotérmico TX3 4P 20A Curva C Curva C 6kA

El magnetotérmico Legrand TX³ 403627 es un interruptor automático de 4 polos y 20 amperios diseñado para proteger instalaciones eléctricas frente a sobrecargas y cortocircuitos. Cuenta con característica de disparo curva C, tensión nominal de 400 voltios en corriente alterna y un poder de corte de 6 kiloamperios a 400 voltios.

Su configuración tetrapolar y su formato modular permiten integrarlo en cuadros eléctricos residenciales y terciarios que requieran protección de circuitos de 4 polos. Se instala sobre carril DIN, ocupa 4 módulos y puede alimentarse tanto desde la parte superior como desde la inferior.

Magnetotérmico Legrand TX³ de 4 polos y 20 amperios

La referencia 403627 pertenece a la gama de interruptores automáticos TX³ de Legrand. Incorpora 4 polos totales y 4 polos protegidos, proporcionando protección magnetotérmica conjunta para los conductores del circuito.

El dispositivo combina dos sistemas de protección. La parte térmica actúa frente a sobrecargas mantenidas, mientras que el disparo magnético responde rápidamente cuando aparece una corriente elevada de cortocircuito.

Además de la protección automática, puede utilizarse para realizar funciones de mando y aislamiento de la instalación, facilitando la desconexión del circuito durante trabajos de mantenimiento.

Curva C para circuitos con puntas moderadas de corriente

El Legrand 403627 incorpora una curva de disparo C. Según Legrand, el disparo magnético frente a cortocircuitos se produce entre 5 y 10 veces la corriente nominal.

Al tratarse de un magnetotérmico de 20 amperios, el umbral magnético se sitúa entre 100 y 200 amperios. Esta característica permite admitir determinadas puntas de corriente de corta duración sin renunciar a una respuesta rápida frente a un cortocircuito.

Poder de corte de 6 kiloamperios a 400 voltios

El interruptor presenta un poder de corte asignado Icn de 6 kiloamperios a 400 voltios según la norma EN 60898-1.

A 230 voltios, el poder de corte asignado Icn alcanza los 10 kiloamperios. La capacidad de corte indica la máxima corriente de cortocircuito que el dispositivo puede interrumpir dentro de las condiciones establecidas por la normativa y el fabricante.

El modelo dispone además de clase de limitación de energía 3, el nivel indicado por Legrand para esta gama de interruptores TX³.

Protección contra sobrecargas y cortocircuitos

Cuando la corriente supera durante un periodo determinado el valor admisible del circuito, el elemento térmico provoca la apertura del magnetotérmico. En caso de producirse un cortocircuito de elevada intensidad, el mecanismo magnético proporciona una actuación mucho más rápida.

Esta combinación ayuda a proteger el cableado y los equipos conectados frente a los efectos térmicos y eléctricos asociados a una sobreintensidad.

Montaje sobre carril DIN en 4 módulos

El magnetotérmico Legrand TX³ está diseñado para instalarse sobre carril DIN dentro de un cuadro eléctrico. Su anchura corresponde a 4 espacios modulares.

Sus dimensiones son aproximadamente 70,8 milímetros de anchura, 88 milímetros de altura y 77,8 milímetros de profundidad, con una profundidad de instalación de 44 milímetros.

Este formato facilita su colocación junto con diferenciales, contactores y otros dispositivos modulares de protección y control.

Alimentación superior o inferior

El Legrand 403627 permite realizar la alimentación eléctrica tanto desde la parte superior como desde la inferior. Puede conectarse mediante cable de cobre o mediante peines de distribución compatibles.

Esta posibilidad proporciona mayor flexibilidad en el diseño y cableado del cuadro, especialmente cuando se utilizan sistemas de distribución mediante barras o peines para alimentar varios dispositivos.

Bornes protegidos IP20

Las conexiones disponen de protección IP20 frente al contacto con partes activas cuando el dispositivo está correctamente instalado. Los bornes utilizan terminales atornillados y la gama incorpora tornillos imperdibles para facilitar los trabajos de montaje.

La capacidad de conexión alcanza hasta 25 milímetros cuadrados con conductor flexible y hasta 35 milímetros cuadrados con conductor rígido.

Portaetiquetas para identificar el circuito

El magnetotérmico incorpora un portaetiquetas que permite identificar el circuito protegido directamente desde el frontal del cuadro eléctrico.

Esta característica simplifica las operaciones de puesta en marcha, inspección y mantenimiento, especialmente en cuadros que cuentan con numerosos circuitos y dispositivos de protección.

Compatible con auxiliares Legrand DX³

El Legrand TX³ 403627 admite la incorporación de auxiliares y accesorios compatibles de la gama DX³. De esta forma, la instalación puede ampliarse con determinados dispositivos de mando, señalización o accionamiento según las necesidades del proyecto.

Características técnicas del Legrand 403627

• Marca: Legrand.
• Gama: TX³.
• Referencia: 403627.
• EAN: 3245064036276.
• Tipo de producto: interruptor automático magnetotérmico.
• Número de polos: 4.
• Número de polos protegidos: 4.
• Corriente nominal: 20 amperios.
• Curva de disparo: C.
• Umbral de disparo magnético: entre 100 y 200 amperios.
• Tensión nominal: 400 voltios.
• Rango de tensión nominal: entre 360 y 440 voltios.
• Tipo de tensión: corriente alterna.
• Frecuencia: entre 50 y 60 hercios.
• Poder de corte Icn a 400 voltios según EN 60898-1: 6 kiloamperios.
• Poder de corte Icn a 230 voltios según EN 60898-1: 10 kiloamperios.
• Poder de corte Icu a 400 voltios según IEC 60947-2: 6 kiloamperios.
• Poder de corte Icu a 230 voltios según IEC 60947-2: 10 kiloamperios.
• Tensión nominal de aislamiento: 500 voltios.
• Tensión soportada a impulsos: 4 kilovoltios.
• Clase de limitación de energía: 3.
• Número de módulos: 4.
• Tipo de montaje: carril DIN.
• Profundidad de instalación: 44 milímetros.
• Anchura: 70,8 milímetros.
• Altura: 88 milímetros.
• Profundidad: 77,8 milímetros.
• Grado de protección: IP20.
• Resistencia a impactos: IK02.
• Grado de contaminación: 2.
• Sección máxima de conductor flexible: 25 milímetros cuadrados.
• Sección máxima de conductor rígido: 35 milímetros cuadrados.
• Conexión: terminal atornillado, cable o peine de distribución.
• Sentido de alimentación: superior o inferior.
• Temperatura de almacenamiento: entre -40 y 70 grados Celsius.
• Color: gris RAL 7035.
• Libre de halógenos: sí.
• Portaetiquetas: incorporado.
• Compatible con auxiliares: sí.

Protección tetrapolar para cuadros eléctricos

El magnetotérmico Legrand TX³ 403627 reúne una intensidad nominal de 20 amperios, curva C, protección de 4 polos y un poder de corte de 6 kiloamperios a 400 voltios en un formato compacto de 4 módulos.

Su montaje sobre carril DIN, posibilidad de alimentación superior o inferior, bornes protegidos, portaetiquetas y compatibilidad con accesorios DX³ facilitan su integración en cuadros eléctricos que necesiten una protección fiable frente a sobrecargas y cortocircuitos.
