Magnetotérmico TX3 4P 32A Curva C Curva C 6kA

El magnetotérmico Legrand TX³ 403629 es un interruptor automático tetrapolar diseñado para proteger instalaciones eléctricas frente a sobrecargas y cortocircuitos. Dispone de 4 polos protegidos, una intensidad nominal de 32 amperios, característica de disparo curva C y una tensión nominal de 400 voltios en corriente alterna.

Con un poder de corte de 6 kiloamperios a 400 voltios según EN 60898-1, este magnetotérmico de la gama TX³ está preparado para su integración en cuadros eléctricos residenciales, comerciales y otras instalaciones de distribución. Su formato modular ocupa 4 módulos y permite montaje sobre carril DIN.

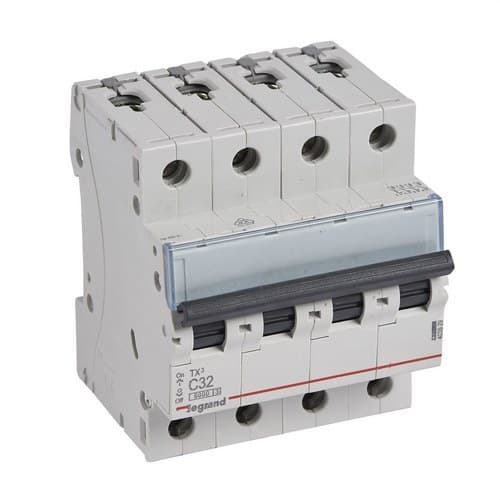

Magnetotérmico Legrand TX³ de 4 polos y 32 amperios

La referencia 403629 pertenece a la gama de interruptores automáticos magnetotérmicos TX³ de Legrand. Su función principal es proteger el cableado y los equipos conectados frente a las sobreintensidades que pueden producirse como consecuencia de una sobrecarga o un cortocircuito.

El dispositivo combina una protección térmica, destinada a actuar frente a sobrecargas mantenidas, con una protección magnética, que proporciona una actuación rápida cuando aparece una corriente elevada de cortocircuito.

Además de su función de protección, Legrand indica que el interruptor puede utilizarse para controlar y aislar la instalación, facilitando la desconexión manual del circuito durante trabajos de mantenimiento o intervención.

4 polos protegidos

El Legrand TX³ 403629 dispone de 4 polos totales y 4 polos protegidos. Su mecanismo permite realizar la apertura conjunta de los conductores asociados al circuito cuando se produce el disparo del magnetotérmico.

Esta configuración tetrapolar resulta adecuada para instalaciones que requieren protección simultánea sobre cuatro conductores mediante un único dispositivo modular.

Intensidad nominal de 32 amperios

La intensidad nominal del magnetotérmico es de 32 amperios. Este valor debe coordinarse con la sección de los conductores, las características de la carga, el método de instalación y las condiciones previstas para el circuito.

Una selección correcta del interruptor automático permite proteger el cableado frente a corrientes superiores a las que puede soportar de forma continua.

Curva de disparo C

La referencia 403629 incorpora una curva de disparo C. En este tipo de interruptores, el disparo magnético instantáneo se produce cuando la corriente alcanza aproximadamente entre 5 y 10 veces la intensidad nominal.

Para este modelo de 32 amperios, Legrand establece un umbral magnético comprendido entre 160 y 320 amperios.

Esta característica permite soportar determinadas puntas de corriente de corta duración sin provocar necesariamente un disparo inmediato, manteniendo al mismo tiempo una respuesta rápida ante corrientes elevadas de cortocircuito.

Protección térmica frente a sobrecargas

Cuando la corriente que atraviesa el circuito supera su valor nominal durante un tiempo determinado, el mecanismo térmico del magnetotérmico provoca la apertura de los contactos.

Esta protección ayuda a evitar el calentamiento excesivo del cableado y de otros componentes eléctricos que podría producirse si una sobrecarga se mantuviese durante demasiado tiempo.

Protección magnética frente a cortocircuitos

Ante una corriente de cortocircuito elevada, el mecanismo magnético actúa rápidamente para interrumpir la alimentación del circuito.

La combinación de ambos sistemas permite disponer en un mismo dispositivo de protección frente a los dos principales tipos de sobreintensidad que pueden aparecer en una instalación eléctrica.

Poder de corte de 6 kiloamperios

El Legrand 403629 presenta un poder de corte asignado Icn de 6 kiloamperios a 400 voltios según EN 60898-1.

El poder de corte representa la capacidad del interruptor automático para interrumpir de forma segura una corriente de cortocircuito dentro de las condiciones especificadas por la norma y por el fabricante.

Según IEC 60947-2, Legrand especifica además un poder de corte último Icu de 6 kiloamperios a 400 voltios y de 10 kiloamperios a 230 voltios.

Clase de limitación de energía 3

El magnetotérmico dispone de clase de limitación de energía 3, el nivel máximo contemplado en EN 60898-1 para este parámetro.

La limitación de energía contribuye a reducir la cantidad de energía que atraviesa el circuito durante una situación de cortocircuito, dentro de las condiciones de funcionamiento previstas para el dispositivo.

Tensión nominal de 400 voltios

El Legrand TX³ 403629 está diseñado para una tensión nominal de 400 voltios en corriente alterna, con un rango nominal indicado por el fabricante de entre 360 y 440 voltios.

La frecuencia de funcionamiento se encuentra entre 50 y 60 hercios, permitiendo su integración en redes eléctricas habituales de distribución en corriente alterna.

Formato de 4 módulos para carril DIN

El interruptor automático está diseñado para su montaje sobre carril DIN dentro del cuadro eléctrico y ocupa una anchura equivalente a 4 módulos.

Sus dimensiones aproximadas son:

• Anchura: 70,8 milímetros.
• Altura: 88 milímetros.
• Profundidad: 77,8 milímetros.
• Profundidad de instalación: 44 milímetros.

El formato modular facilita su instalación junto a diferenciales, contactores y otros dispositivos de protección y control.

Alimentación superior o inferior

El Legrand 403629 ofrece flexibilidad durante el cableado del cuadro eléctrico, ya que puede recibir la alimentación tanto por la parte superior como por la inferior.

La conexión puede realizarse mediante cable de cobre o peine de distribución tipo espiga, siempre utilizando componentes compatibles y respetando las indicaciones de montaje del fabricante.

Capacidad de conexión para diferentes secciones de cable

Los bornes están preparados para conectar conductores de diferentes secciones. Legrand especifica una capacidad máxima de:

• Conductor flexible: hasta 25 milímetros cuadrados.
• Conductor rígido: hasta 35 milímetros cuadrados.

El sistema utiliza terminales atornillados y está diseñado para proporcionar una conexión firme dentro del cuadro eléctrico.

Bornes con protección IP20

El interruptor dispone de un grado de protección IP20, con bornes concebidos para proteger frente al contacto accidental con partes activas cuando el equipo se encuentra correctamente instalado.

La resistencia frente a impactos mecánicos indicada por Legrand es IK02.

Portaetiquetas integrado

El frontal del magnetotérmico incorpora un portaetiquetas que permite identificar claramente el circuito protegido.

Esta característica facilita el mantenimiento, la inspección y la localización de circuitos en cuadros eléctricos con varios dispositivos de protección.

Compatible con auxiliares Legrand DX³

El magnetotérmico TX³ 403629 puede equiparse con determinados auxiliares y accesorios de la gama Legrand DX³, permitiendo incorporar funciones adicionales de mando o señalización.

Legrand también contempla la conexión de conductores de aluminio mediante el accesorio terminal específico compatible indicado para la gama.

Amplio rango de condiciones de instalación

La ficha técnica del producto establece un grado de contaminación 2 y una temperatura de almacenamiento comprendida entre -40 y 70 grados Celsius.

El dispositivo está fabricado en color gris similar a RAL 7035 y Legrand lo clasifica como un producto libre de halógenos.

Conforme a EN 60898-1

El Legrand TX³ 403629 cumple con los requisitos aplicables de la norma EN 60898-1 para interruptores automáticos destinados a instalaciones eléctricas domésticas y usos similares.

La referencia dispone además de certificación AENOR, donde se confirman sus 4 polos, 400 voltios, 32 amperios, curva C, poder de corte de 6 kiloamperios y clase de limitación de energía 3.

Características técnicas del Legrand 403629

• Marca: Legrand.
• Gama: TX³.
• Referencia: 403629.
• EAN: 3245064036290.
• Tipo de producto: interruptor automático magnetotérmico.
• Número de polos: 4.
• Número de polos protegidos: 4.
• Intensidad nominal: 32 amperios.
• Curva de disparo: C.
• Umbral magnético: entre 160 y 320 amperios.
• Tensión nominal: 400 voltios en corriente alterna.
• Rango de tensión nominal: entre 360 y 440 voltios.
• Frecuencia: entre 50 y 60 hercios.
• Poder de corte Icn según EN 60898-1 a 400 voltios: 6 kiloamperios.
• Poder de corte Icu según IEC 60947-2 a 400 voltios: 6 kiloamperios.
• Poder de corte Icu según IEC 60947-2 a 230 voltios: 10 kiloamperios.
• Clase de limitación de energía: 3.
• Número de módulos: 4.
• Montaje: carril DIN.
• Anchura: 70,8 milímetros.
• Altura: 88 milímetros.
• Profundidad: 77,8 milímetros.
• Profundidad de instalación: 44 milímetros.
• Grado de protección: IP20.
• Resistencia frente a impactos: IK02.
• Grado de contaminación: 2.
• Capacidad máxima con conductor flexible: 25 milímetros cuadrados.
• Capacidad máxima con conductor rígido: 35 milímetros cuadrados.
• Tipo de conexión: terminal atornillado, cable o peine de distribución.
• Sentido de alimentación: superior o inferior.
• Temperatura de almacenamiento: entre -40 y 70 grados Celsius.
• Color: gris RAL 7035.
• Libre de halógenos: sí.
• Portaetiquetas: incorporado.
• Compatible con auxiliares DX³: sí.
• Norma principal: EN 60898-1.

Protección tetrapolar para instalaciones eléctricas

El magnetotérmico Legrand TX³ 403629 combina 32 amperios, curva C, protección de 4 polos y un poder de corte de 6 kiloamperios a 400 voltios en un formato compacto de 4 módulos.

Su montaje sobre carril DIN, alimentación superior o inferior, capacidad para conductores de hasta 35 milímetros cuadrados, portaetiquetas y compatibilidad con auxiliares DX³ facilitan su incorporación en cuadros eléctricos que necesitan una protección eficaz frente a sobrecargas y cortocircuitos.
