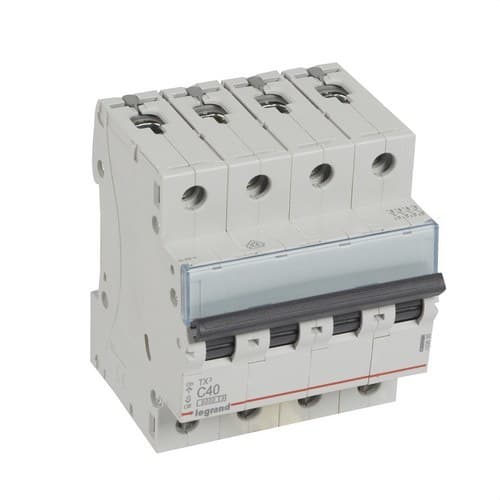

Magnetotérmico TX3 4P 40A Curva C Curva C 6kA

El magnetotérmico Legrand TX³ 403630 es un interruptor automático de 4 polos protegidos y 40 amperios, diseñado para proteger instalaciones eléctricas frente a sobrecargas y cortocircuitos. Dispone de curva de disparo C, tensión nominal de 400 voltios y un poder de corte de 6 kiloamperios a 400 voltios según EN 60898-1.

Su formato de 4 módulos y montaje sobre carril DIN facilitan la integración en cuadros eléctricos residenciales, terciarios e industriales. Además de la protección magnetotérmica, el dispositivo puede utilizarse para controlar y aislar el circuito eléctrico y admite diferentes auxiliares y accesorios de la gama Legrand DX³.

Magnetotérmico Legrand TX³ de 4 polos y 40 amperios

La referencia 403630 pertenece a la gama de interruptores automáticos TX³ de Legrand. Dispone de 4 polos totales y 4 polos protegidos, proporcionando protección magnetotérmica sobre todos los polos del dispositivo.

La corriente nominal es de 40 amperios y la tensión nominal de funcionamiento es de 400 voltios en corriente alterna, con un rango nominal indicado por Legrand comprendido entre 360 y 440 voltios.

Protección contra sobrecargas y cortocircuitos

El interruptor automático combina dos principios de protección. La parte térmica actúa frente a sobrecargas mantenidas que pueden provocar un calentamiento excesivo de los conductores, mientras que el disparo magnético proporciona una actuación rápida ante corrientes elevadas producidas por un cortocircuito.

Esta combinación permite proteger el cableado y los equipos conectados frente a las principales situaciones de sobreintensidad que pueden producirse en una instalación eléctrica.

Curva de disparo C

El Legrand 403630 dispone de una curva de disparo C. El fabricante establece para esta curva un umbral magnético comprendido entre 5 y 10 veces la corriente nominal.

En esta versión de 40 amperios, el disparo magnético se sitúa entre 200 y 400 amperios. Esta característica permite soportar determinadas puntas momentáneas de corriente manteniendo una respuesta rápida frente a cortocircuitos.

Poder de corte de 6 kiloamperios a 400 voltios

Según la norma EN 60898-1, el magnetotérmico dispone de un poder de corte asignado de 6 kiloamperios a 400 voltios.

Para una tensión de 230 voltios, Legrand indica un poder de corte asignado de 10 kiloamperios según EN 60898-1.

Capacidad de corte según IEC 60947-2

De acuerdo con IEC 60947-2, la capacidad de corte último especificada por Legrand es de:

• 6 kiloamperios a 400 voltios.
• 10 kiloamperios a 230 voltios.

Los valores de poder de corte siempre deben interpretarse junto con la tensión y la norma de ensayo correspondiente.

Clase de limitación de energía 3

El Legrand TX³ 403630 presenta una clase de limitación de energía 3 conforme a EN 60898-1.

La limitación de energía ayuda a reducir la energía que atraviesa la instalación durante un cortocircuito, disminuyendo los esfuerzos térmicos y electrodinámicos soportados por los conductores y otros componentes situados aguas abajo.

Montaje en carril DIN y formato de 4 módulos

El magnetotérmico está diseñado para su montaje sobre carril DIN y ocupa una anchura equivalente a 4 módulos.

Su profundidad de instalación es de 44 milímetros, permitiendo integrarlo en cuadros eléctricos modulares junto con interruptores diferenciales, contactores, protectores contra sobretensiones y otros dispositivos de protección y control.

Dimensiones

• Anchura: 70,8 milímetros.
• Altura: 88 milímetros.
• Profundidad: 77,8 milímetros.
• Profundidad de instalación: 44 milímetros.
• Anchura modular: 4 módulos.

Bornes protegidos IP20

Los terminales están diseñados con protección IP20 frente al contacto accidental con los dedos cuando el dispositivo se encuentra correctamente instalado.

El interruptor utiliza terminales atornillados y puede conectarse tanto mediante conductores como mediante sistemas de distribución por peine compatibles.

Capacidad de conexión

• Conductor flexible: hasta 25 milímetros cuadrados.
• Conductor rígido: hasta 35 milímetros cuadrados.

La capacidad de embornamiento permite utilizar el magnetotérmico en cuadros eléctricos con diferentes secciones de conductor dentro de los límites establecidos por Legrand.

Alimentación por la parte superior o inferior

El TX³ 403630 permite realizar la alimentación eléctrica por la parte superior o inferior, proporcionando mayor flexibilidad durante el diseño y cableado del cuadro.

Legrand contempla la conexión mediante cable de cobre o peine de distribución compatible, facilitando la alimentación conjunta de varios dispositivos modulares.

Tensión de aislamiento de 500 voltios

La tensión nominal de aislamiento del dispositivo es de 500 voltios. Además, presenta una tensión asignada soportada a impulsos de 4 kilovoltios.

• Tensión nominal: 400 voltios.
• Rango nominal de tensión: entre 360 y 440 voltios.
• Tensión de aislamiento: 500 voltios.
• Tensión soportada a impulsos: 4 kilovoltios.
• Frecuencia: entre 50 y 60 hercios.

Protección IP20 e IK02

El interruptor automático dispone de un grado de protección IP20 y una resistencia mecánica frente a impactos IK02.

Su grado de contaminación asignado es 2, conforme a las características técnicas especificadas por Legrand.

Compatible con auxiliares Legrand DX³

El magnetotérmico puede complementarse con auxiliares y accesorios compatibles de la gama Legrand DX³, permitiendo ampliar las funciones del cuadro eléctrico según las necesidades del proyecto.

Entre las posibilidades de la gama se encuentran auxiliares de mando y señalización y soluciones de accionamiento compatibles. La selección del accesorio debe comprobarse en la documentación vigente de Legrand.

Portaetiquetas incorporado

El frontal dispone de un portaetiquetas integrado que permite identificar claramente el circuito protegido.

Esta característica facilita las tareas de instalación, inspección y mantenimiento, especialmente en cuadros que contienen un número elevado de circuitos.

Construcción libre de halógenos

Legrand especifica este interruptor automático como libre de halógenos. La carcasa presenta acabado gris similar a RAL 7035.

Características técnicas del Legrand TX³ 403630

• Marca: Legrand.
• Gama: TX³.
• Referencia: 403630.
• EAN: 3245064036306.
• Tipo de producto: interruptor automático magnetotérmico.
• Número de polos: 4.
• Número de polos protegidos: 4.
• Corriente nominal: 40 amperios.
• Curva de disparo: C.
• Umbral magnético: entre 200 y 400 amperios.
• Tensión nominal: 400 voltios en corriente alterna.
• Rango nominal de tensión: entre 360 y 440 voltios.
• Frecuencia: entre 50 y 60 hercios.
• Poder de corte según EN 60898-1 a 400 voltios: 6 kiloamperios.
• Poder de corte según EN 60898-1 a 230 voltios: 10 kiloamperios.
• Poder de corte último según IEC 60947-2 a 400 voltios: 6 kiloamperios.
• Poder de corte último según IEC 60947-2 a 230 voltios: 10 kiloamperios.
• Tensión nominal de aislamiento: 500 voltios.
• Tensión soportada a impulsos: 4 kilovoltios.
• Clase de limitación de energía: 3.
• Grado de contaminación: 2.
• Tipo de montaje: carril DIN.
• Número de módulos: 4.
• Anchura: 70,8 milímetros.
• Altura: 88 milímetros.
• Profundidad: 77,8 milímetros.
• Profundidad de instalación: 44 milímetros.
• Grado de protección: IP20.
• Resistencia frente a impactos: IK02.
• Capacidad máxima para conductor flexible: 25 milímetros cuadrados.
• Capacidad máxima para conductor rígido: 35 milímetros cuadrados.
• Tipo de terminal: atornillado.
• Conexión mediante peine: sí, con sistemas compatibles.
• Sentido de alimentación: superior o inferior.
• Equipos auxiliares compatibles: sí.
• Portaetiquetas: integrado.
• Libre de halógenos: sí.
• Color: gris similar a RAL 7035.
• Temperatura de almacenamiento: entre -40 y 70 grados Celsius.

Protección tetrapolar para cuadros eléctricos

El Legrand TX³ 403630 combina protección de 4 polos, corriente nominal de 40 amperios, curva C y un poder de corte de 6 kiloamperios a 400 voltios para proteger circuitos frente a sobrecargas y cortocircuitos.

Su formato de 4 módulos, montaje DIN, alimentación superior o inferior, bornes con protección IP20, portaetiquetas y compatibilidad con auxiliares DX³ facilitan su incorporación en cuadros eléctricos residenciales, terciarios e industriales.
