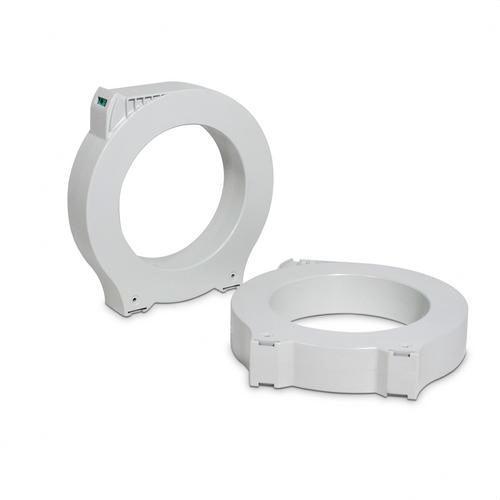

Transformador diferencial Circutor WGC-110 TB

El transformador diferencial Circutor WGC-110 TB (código P11756) es un dispositivo de alta precisión diseñado para la protección diferencial en instalaciones eléctricas. Este modelo es compatible con relés diferenciales tipo B, lo que lo convierte en una excelente opción para la protección de instalaciones donde se requiere un control y monitoreo exhaustivo de las corrientes de fuga, incluidas aquellas con componentes de corriente continua.

Este transformador diferencial es adecuado para corrientes de hasta 400 A, con un umbral de sensibilidad mínima de 0,5 A, proporcionando un alto nivel de protección para sistemas eléctricos industriales y comerciales de gran envergadura. Su diseño compacto y robusto, junto con sus características avanzadas, lo convierten en una solución fiable para la protección diferencial en aplicaciones críticas.

Características de protección y seguridad: El WGC-110 TB está fabricado para ofrecer protección eficiente y segura, cumpliendo con normativas internacionales como la IEC 60664-1, IEC 60664-3 e IEC 61869-2. Con un grado de protección IP20, el dispositivo asegura la protección de los terminales, lo que lo hace adecuado para entornos controlados donde se requiere un alto nivel de seguridad eléctrica.

Alta resistencia y precisión: Este transformador diferencial tiene una resistencia térmica de 1,8 kA/1s y soporta corrientes dinámicas de hasta 2,5 veces la corriente nominal (Ith), lo que garantiza su fiabilidad en situaciones de sobrecarga o cortocircuito. Su precisión en las mediciones se sitúa entre el 10% y 15%, asegurando un monitoreo preciso y estable de las corrientes diferenciales.

Instalación fácil y versátil: El Circutor WGC-110 TB está diseñado para una instalación rápida y segura en carril DIN, lo que facilita su integración en cuadros eléctricos de manera eficiente. Además, su envolvente de policarbonato autoextinguible UL 94 V0 asegura una alta resistencia al fuego y a impactos, proporcionando una mayor durabilidad y seguridad en todo tipo de entornos.

Especificaciones técnicas:

• Corriente máxima: 400 A.
• Sensibilidad mínima: 0,5 A.
• Tensión máxima de servicio: 720 V.
• Intensidad dinámica (Idyn): 2,5 Ith.
• Intensidad térmica de cortocircuito (Ith): 1,8 kA/1s.
• Intensidad permanente térmica (Icth): 6 A.
• Grado de protección: IP20.
• Material de la envolvente: Policarbonato autoextinguible UL 94 V0.
• Normas aplicables: IEC 60664-1, IEC 60664-3, IEC 61869-2.
• Dimensiones: 163 x 168 x 50 mm.
• Peso neto: 0,38 kg.

Ventajas del sistema:

• Protección diferencial avanzada tipo B, ideal para instalaciones eléctricas con componentes de corriente continua y sistemas complejos.
• Alta precisión en la medición de corrientes de fuga, lo que mejora la seguridad y reduce el riesgo de fallos en la instalación.
• Instalación fácil en carril DIN, lo que agiliza la integración en sistemas eléctricos existentes.
• Robustez y durabilidad, gracias a su envolvente de policarbonato resistente al fuego y a impactos.

El transformador diferencial Circutor WGC-110 TB es una solución ideal para garantizar la protección diferencial en instalaciones eléctricas de alto rendimiento, ofreciendo precisión, fiabilidad y facilidad de instalación en un dispositivo compacto y robusto.
