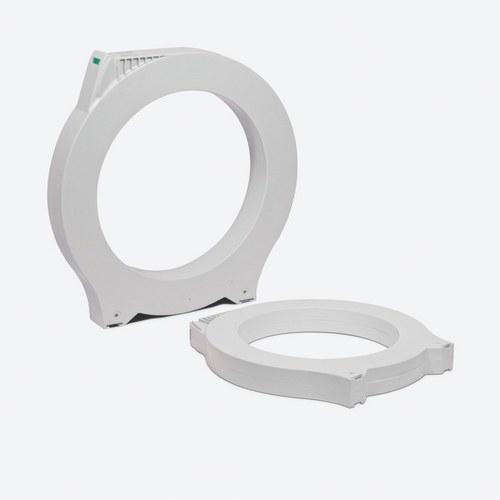

Transformador diferencial Circutor WGC-180

El transformador diferencial Circutor WGC-180 (código P10157) es una solución avanzada para la protección diferencial en sistemas eléctricos con corrientes de hasta 800 A. Diseñado para trabajar en conjunto con los relés de protección diferencial de la serie WGC, este transformador es ideal para instalaciones industriales y comerciales que requieren un control preciso y confiable de la corriente diferencial.

Instalación flexible y diseño robusto: Una de las principales mejoras del WGC-180 es su facilidad de instalación en cuadros de distribución. Además de las opciones de fijación tradicionales, este modelo permite su instalación en carril DIN mediante un accesorio, lo que facilita la integración en sistemas eléctricos existentes y mejora la accesibilidad para el mantenimiento. Con un tamaño de 252 x 256 x 50 mm y un peso de 0,907 kg, es un transformador compacto pero robusto, diseñado para ocupar un espacio mínimo en el cuadro eléctrico.

Protección avanzada contra corrientes transitorias: El transformador diferencial WGC-180 ha sido optimizado para ofrecer una alta inmunidad a las corrientes transitorias, lo que minimiza la posibilidad de disparos intempestivos de la protección diferencial, aumentando la fiabilidad del sistema. Esto es particularmente útil en instalaciones con variaciones de corriente que pueden causar interrupciones no deseadas en sistemas de protección menos avanzados.

Capacidad de hasta 800 A: Este modelo está diseñado para manejar corrientes de hasta 800 A, lo que lo hace adecuado para una amplia variedad de aplicaciones industriales y comerciales. La relación de transformación de 30/0,06 A asegura una protección precisa y confiable, mientras que su capacidad de intensidad dinámica (Idyn) de 2,5 Ith y una intensidad térmica de cortocircuito (Ith) de 1,8 kA durante 1 segundo garantizan que pueda operar de manera segura en condiciones extremas.

Materiales de alta calidad y durabilidad: El Circutor WGC-180 está construido con una envolvente de policarbonato autoextinguible conforme a la norma UL 94 V0, lo que asegura una alta resistencia al fuego y una larga vida útil en entornos industriales exigentes. Además, está diseñado para operar en un rango de temperatura de -20 a +70 ºC y puede soportar humedad relativa del 5 al 95% sin condensación, lo que lo convierte en una opción confiable para diversas condiciones ambientales.

Especificaciones técnicas:

• Corriente máxima: 800 A.
• Relación de transformación: 30/0,06 A.
• Intensidad térmica de cortocircuito (Ith): 1,8 kA / 1s.
• Intensidad dinámica (Idyn): 2,5 Ith.
• Tensión máxima de servicio: 720 V.
• Precisión: 10-15%.
• Tamaño: 252 x 256 x 50 mm.
• Peso: 0,907 kg.
• Grado de protección: IP 20 (según IEC 60529).

Normativas y certificaciones: El WGC-180 cumple con los estándares internacionales IEC 60664-1, IEC 60664-3 e IEC 60044-1, lo que garantiza su seguridad y fiabilidad en diversas aplicaciones. Además, tiene una clasificación de categoría de instalación CAT III, lo que lo hace adecuado para entornos industriales y comerciales.

Ventajas del sistema:

• Alta inmunidad a las corrientes transitorias, lo que evita disparos innecesarios.
• Instalación flexible en carril DIN, lo que facilita su integración en cuadros eléctricos.
• Protección confiable en sistemas eléctricos de hasta 800 A.
• Construcción robusta y resistente al fuego, diseñada para entornos industriales.

El transformador diferencial Circutor WGC-180 es una solución ideal para proteger instalaciones eléctricas industriales y comerciales. Su diseño compacto, alta capacidad de corriente y protección avanzada contra transitorios lo convierten en una opción confiable para mejorar la seguridad y eficiencia en sistemas eléctricos.
