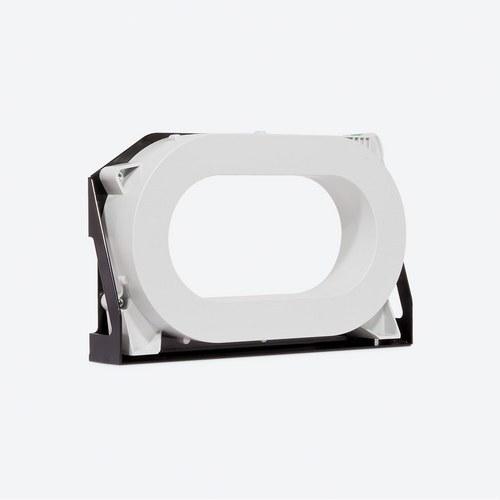

Transformador diferencial Circutor WGC-220x105

El transformador diferencial Circutor WGC-220x105 (código P10158) es un dispositivo diseñado para proporcionar protección diferencial en instalaciones eléctricas con corrientes de hasta 1250 A. Este modelo se distingue por su alta inmunidad a las puntas de corriente transitorias, lo que evita disparos no deseados en el sistema, garantizando una operación segura y confiable. Es ideal para integrarse en cuadros de distribución y otros entornos industriales o comerciales donde se requiera una protección efectiva frente a fallos de aislamiento.

Optimizado para cuadros de distribución: Este transformador ha sido diseñado para facilitar su instalación en cuadros eléctricos, con opciones de fijación tradicionales y la capacidad de montaje en carril DIN mediante un accesorio, lo que simplifica su integración en sistemas eléctricos existentes. Su diseño compacto, con dimensiones de 314 x 195 x 54.2 mm, permite su colocación eficiente en espacios reducidos.

Alta inmunidad a transitorios: Uno de los beneficios clave de la serie WGC es su mejor inmunidad frente a puntas de corriente transitorias, que a menudo provocan disparos intempestivos en otros transformadores diferenciales. Esto asegura que el sistema opere con estabilidad, minimizando interrupciones no deseadas en la protección diferencial. El transformador es compatible con los relés de la serie WGC, y la sensibilidad del sistema transformador-relé se ajusta automáticamente según el relé asociado.

Rendimiento confiable bajo demanda: El Circutor WGC-220x105 está diseñado para manejar condiciones extremas con una intensidad térmica de cortocircuito (Ith) de 1,8 kA durante 1 segundo y una intensidad dinámica (Idyn) de 2,5 Ith, asegurando que pueda operar sin problemas incluso en escenarios de sobrecarga. Su resistencia térmica permanente de 60 A lo hace ideal para entornos de alta demanda eléctrica.

Especificaciones técnicas:

• Corriente máxima: 1250 A.
• Tensión máxima de servicio: 720 V.
• Relación de transformación: 30/0,06 A.
• Intensidad dinámica (Idyn): 2,5 Ith.
• Intensidad térmica de cortocircuito (Ith): 1,8 kA / 1 s.
• Grado de protección: IP20 en terminales según IEC 60529.
• Dimensiones: 314 x 195 x 54.2 mm.
• Peso: 3,9 kg.

Materiales y durabilidad: El transformador está fabricado con una envolvente de policarbonato autoextinguible según la norma UL 94 V0, lo que asegura una alta resistencia al fuego y la durabilidad necesaria para entornos industriales. Su rango de operación abarca temperaturas desde -20 ºC hasta +70 ºC, con una humedad relativa entre 5% y 95%, lo que lo convierte en una solución robusta y adaptable a diferentes condiciones ambientales.

Normas y seguridad: Cumple con las normativas internacionales IEC 60664-1, IEC 60664-3 e IEC 60044-1, garantizando su seguridad y fiabilidad en aplicaciones industriales. Además, está diseñado para operar a una altitud máxima de 2000 metros, manteniendo un alto nivel de rendimiento en distintas configuraciones de red eléctrica.

Ventajas del sistema:

• Protección diferencial confiable con alta inmunidad a transitorios, ideal para evitar disparos intempestivos.
• Montaje flexible, con opción de instalación en carril DIN o cuadros eléctricos mediante fijación mural.
• Diseño robusto, construido con materiales duraderos y autoextinguibles para asegurar la protección en entornos industriales y comerciales.

El transformador diferencial Circutor WGC-220x105 es una solución eficiente y confiable para instalaciones eléctricas que requieren protección diferencial avanzada. Su alta inmunidad a transitorios, facilidad de instalación y robustez lo convierten en una opción ideal para sistemas de hasta 1250 A.
