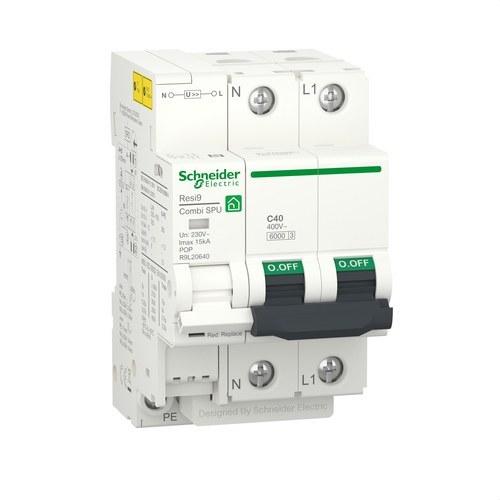

Limitador sobretensiones transitorias y permanentes IGA Resi9 Combi 1P+N 40 A

El limitador de sobretensiones transitorias y permanentes Schneider Electric Resi9 Combi 1P+N 40 A (referencia R9L20640) es un dispositivo de protección avanzada que integra múltiples funcionalidades para garantizar la seguridad de instalaciones eléctricas en entornos residenciales y comerciales. Este modelo es capaz de proteger tanto contra cortocircuitos y sobrecargas como frente a sobretensiones transitorias (causadas por rayos o maniobras en la red) y sobretensiones permanentes, lo que lo convierte en una solución integral para la protección de equipos eléctricos y electrónicos sensibles.

Características principales:

• Protección combinada: El Resi9 Combi ofrece protección contra cortocircuitos y sobrecargas, asegurando que los circuitos eléctricos no sufran daños debido a corrientes excesivas. Además, protege contra sobretensiones transitorias (por ejemplo, descargas eléctricas o maniobras en la red) y sobretensiones permanentes (debido a fallos en la red de distribución eléctrica). Esto lo convierte en un dispositivo versátil y completo que protege toda la instalación eléctrica de los efectos nocivos de estos eventos.

• Unidad de disparo automática: Este dispositivo incluye una unidad de disparo que desconecta el suministro eléctrico automáticamente cuando detecta una sobretensión permanente, garantizando la seguridad de los equipos conectados. Esta función es fundamental para evitar daños a electrodomésticos, ordenadores, televisores y otros dispositivos electrónicos en caso de un aumento inesperado de la tensión.

• Ideal para puntos de recarga de vehículos eléctricos y paneles solares: La protección contra sobretensiones tanto permanentes como transitorias es obligatoria en muchos casos, especialmente en instalaciones de puntos de recarga de vehículos eléctricos y sistemas de paneles solares. El Resi9 Combi cumple con estos requisitos, ofreciendo una protección completa para las nuevas instalaciones energéticas sostenibles.

Especificaciones técnicas:

• Corriente nominal: 40 A, lo que lo hace adecuado para una amplia gama de instalaciones eléctricas residenciales y comerciales.
• Número de polos: El dispositivo tiene una configuración 1P+N, lo que significa que protege tanto la fase como el neutro, proporcionando una protección completa para el sistema eléctrico.
• Capacidad de corte: El interruptor cuenta con una capacidad de corte de 6000 A según la norma EN/IEC 60898-1, lo que asegura que puede manejar con seguridad situaciones de cortocircuito sin comprometer la instalación eléctrica.
• Curva de disparo tipo C: El dispositivo está diseñado con una curva de disparo tipo C, adecuada para aplicaciones donde hay cargas inductivas moderadas, como motores o transformadores.

Funcionalidades avanzadas:

• Tiempo de respuesta rápido: En caso de una sobretensión transitoria, el dispositivo actúa en menos de 25 nanosegundos, minimizando el tiempo de exposición de los equipos a picos de tensión peligrosos y asegurando una protección inmediata.

• Durabilidad mecánica y eléctrica: El Resi9 Combi está diseñado para soportar hasta 20,000 ciclos mecánicos y 10,000 ciclos eléctricos, lo que asegura una larga vida útil y un funcionamiento confiable en cualquier instalación.

• Montaje en carril DIN: Este dispositivo está diseñado para ser montado fácilmente en un carril DIN estándar, lo que facilita su integración en tableros eléctricos de distribución.

Conectividad y seguridad:

• Conexiones: Las conexiones del dispositivo están diseñadas para manejar cables rígidos de entre 1.5 a 25 mm² y cables flexibles de hasta 16 mm², garantizando una conexión segura y confiable. Además, las terminales tipo túnel permiten un par de apriete de hasta 3.5 N.m, asegurando una conexión firme y estable.

• Normativas y certificaciones: El Resi9 Combi cumple con las normativas EN/IEC 60898-1 y está certificado por CE y AENOR, lo que garantiza su seguridad y conformidad con los estándares internacionales. Además, cuenta con etiquetas de calidad que certifican su robustez y fiabilidad en cualquier instalación.

Aplicaciones y beneficios:

• Protección para entornos residenciales y comerciales: Este dispositivo es ideal para su instalación en hogares, oficinas y pequeñas empresas, donde es esencial proteger tanto los sistemas eléctricos como los equipos conectados de posibles fallos eléctricos o sobretensiones causadas por factores externos.

• Protección de dispositivos electrónicos sensibles: El Resi9 Combi está especialmente diseñado para proteger dispositivos electrónicos sensibles como ordenadores, televisores, módems y equipos de alta fidelidad, garantizando que estos equipos no sufran daños debido a fluctuaciones en la red eléctrica.

• Eficiencia energética y seguridad mejorada: Al combinar múltiples funcionalidades en un solo dispositivo, este interruptor mejora la autoprotección de los circuitos, lo que significa que se reducen los costes y la complejidad de la instalación. Además, la integración de protecciones contra sobrecargas y sobretensiones en un único aparato garantiza una mayor eficiencia y seguridad en toda la instalación.
