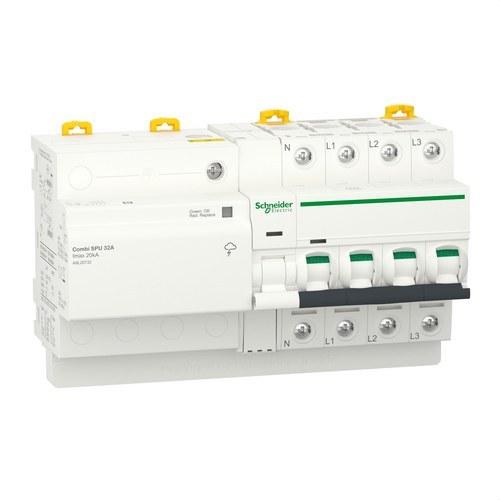

Interruptor automático con protección combinada contra sobretensiones Acti9 Combi SPU 3P + N 32 A

El interruptor automático Acti9 Combi SPU 3P+N 32A de Schneider Electric, referencia A9L20732, es una solución integral para proteger instalaciones eléctricas en entornos residenciales y terciarios pequeños. Este dispositivo combina la protección contra sobrecargas, cortocircuitos y sobretensiones transitorias, ofreciendo una protección confiable para sistemas eléctricos. Al integrar estas funciones en un solo dispositivo, se simplifica la instalación y se garantiza la continuidad del servicio ante variaciones en el suministro de energía.

Este interruptor automático de la gama Acti9 está diseñado para sistemas 3P+N con un polo protegido. Su corriente nominal es de 32A, lo que lo hace ideal para proteger circuitos de tamaño medio en redes eléctricas TT y TN-S. Además, el dispositivo se monta de forma sencilla sobre un carril DIN, facilitando su integración en cuadros eléctricos modulares.

La protección contra sobretensiones atmosféricas se garantiza mediante la inclusión de un supresor de transitorios tipo 2, que ha sido probado para manejar una onda de corriente de impulso de 8/20 s. Este supresor tiene una capacidad de descarga máxima de 20 kA, lo que permite desviar los picos de tensión transitorios a tierra sin afectar el funcionamiento de los dispositivos conectados. La corriente nominal de descarga es de 5 kA, ofreciendo una protección efectiva ante sobrevoltajes moderados.

Protección avanzada:

El interruptor automático Acti9 Combi SPU proporciona dos tipos de protección:

1. Protección contra sobrecargas y cortocircuitos, asegurada por un disyuntor C60 con tecnología térmico-magnética, que interrumpe el circuito en caso de sobrecargas prolongadas o cortocircuitos inmediatos.
2. Protección contra sobretensiones transitorias generadas por fenómenos atmosféricos o perturbaciones en la red eléctrica, desviando los picos de voltaje a tierra y protegiendo los equipos sensibles conectados a la red.

Características técnicas:

• Corriente nominal [In]: 32 A
• Número de polos: 3P + N (neutro en la izquierda)
• Tensión nominal de empleo [Ue]: 230/400 V CA a 50/60 Hz
• Capacidad de corte: 10 kA
• Curva de disparo: C
• Tecnología de disparo: Térmico-magnético
• Nivel de protección de sobretensión en modo diferencial: ≤ 2,5 kV (entre fase y neutro)
• Nivel de protección de sobretensión en modo común: ≤ 1,5 kV (entre neutro y tierra)
• Tensión de funcionamiento máxima continua (modo diferencial): 340 V CA
• Tensión de funcionamiento máxima continua (modo común): 260 V CA
• Intensidad máxima de descarga: 20 kA
• Intensidad de descarga nominal: 5 kA

Dimensiones y montaje:

• Altura: 76 mm
• Ancho: 161 mm
• Profundidad: 102 mm
• Peso: 0,98 kg
• Número de pasos de 9 mm: 18
• Grado de protección: IP20 en terminales, IP40 cuando está en gabinetes modulares

Este dispositivo incluye señalizaciones locales para facilitar la identificación del estado de la protección. Un LED indica el estado de la protección contra sobretensiones, mostrando verde cuando está operativa y rojo cuando ha disparado la protección. Asimismo, dispone de un indicador de posición del contacto mediante una bandera (blanco/rojo) que muestra si el interruptor está abierto o cerrado.

Beneficios adicionales:

• Tiempo de respuesta rápido: Este interruptor automático tiene un tiempo de respuesta de menos de 25 ns, garantizando una protección casi instantánea ante variaciones en la red eléctrica.
• Fácil instalación y mantenimiento: El montaje en carril DIN facilita la instalación en cuadros eléctricos modulares. Además, está diseñado para ser compatible con sistemas de puesta a tierra TT y TN-S.
• Durabilidad mecánica y eléctrica: La durabilidad mecánica del interruptor es de hasta 20.000 ciclos, mientras que su durabilidad eléctrica es de 10.000 ciclos, lo que asegura una larga vida útil.
• Protección completa: No solo protege contra sobrecargas y cortocircuitos, sino también contra picos de tensión peligrosos, lo que lo convierte en una opción versátil para cualquier instalación eléctrica que requiera una protección confiable y completa.

Este interruptor automático Acti9 Combi SPU es la elección perfecta para quienes necesitan una protección avanzada y combinada contra sobrecargas, cortocircuitos y sobretensiones en instalaciones de 32A. Con su diseño modular y sus características técnicas avanzadas, ofrece una solución segura y confiable para la protección de circuitos eléctricos en hogares, pequeñas empresas y edificios comerciales.
