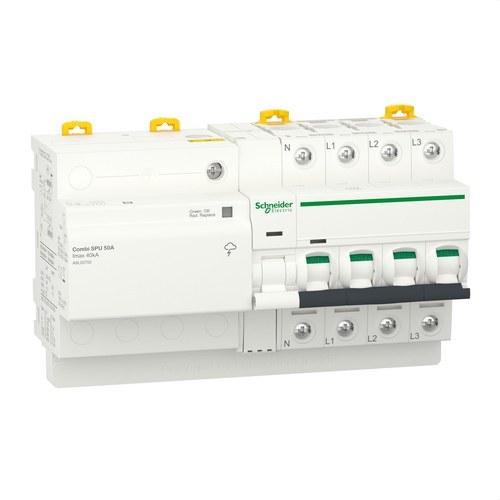

Interruptor automático con protección contra sobretensiones Acti9 Combi SPU 3P + N 50 A

El interruptor automático con protección contra sobretensiones Acti9 Combi SPU 3P+N de Schneider Electric es una solución avanzada diseñada para garantizar la seguridad y continuidad del servicio eléctrico en instalaciones residenciales y comerciales de pequeño tamaño. Este equipo combina un interruptor automático de protección contra cortocircuitos y sobrecargas con una protección adicional frente a sobretensiones transitorias, lo que lo convierte en una opción robusta y eficiente para proteger instalaciones eléctricas de manera integral.

Con una corriente nominal de 50 A, este interruptor es capaz de proteger eficazmente contra sobretensiones inducidas por fenómenos atmosféricos, como rayos, redirigiendo el flujo de sobretensiones transitorias hacia la tierra. Además, el interruptor automático C60 integrado ofrece una protección continua frente a sobrecargas y cortocircuitos, proporcionando un nivel adicional de seguridad en las redes eléctricas.

El Acti9 Combi SPU está diseñado para funcionar en redes de corriente alterna (CA) con un sistema de puesta a tierra TT, y es adecuado para su instalación en cuadros eléctricos con carriles DIN. Este equipo es compatible con redes de 230/400 V y ofrece un alto nivel de protección contra sobretensiones tanto en modo diferencial (entre fase y neutro) como en modo común (entre neutro y tierra), con niveles de protección inferiores o iguales a 1,5 kV. Esto asegura que los dispositivos conectados estén protegidos ante cualquier aumento imprevisto de tensión.

En cuanto a su capacidad de descarga, este interruptor puede soportar una intensidad de descarga nominal de 15 kA y una intensidad de descarga máxima de 40 kA, lo que lo hace ideal para manejar grandes picos de tensión. La unidad está equipada con supresores de transitorios tipo 2, probados con una onda de corriente de impulso de 8/20 µs, lo que garantiza una respuesta rápida y efectiva ante cualquier fluctuación de voltaje.

Este modelo es fácil de instalar y operar gracias a su sistema de control mediante maneta y su montaje fijo sobre carril DIN. Además, cuenta con señalización visual mediante LEDs para indicar el estado de la protección contra sobretensiones, con indicadores en verde y rojo, y una bandera blanca y roja para la señalización de la liberación de tensión. Estas características permiten una monitorización sencilla del estado del interruptor en todo momento.

Datos técnicos clave:

• Corriente nominal: 50 A
• Tensión de funcionamiento: 230/400 VCA
• Tipo de red: TT, TN-S
• Intensidad de descarga nominal: 15 kA
• Intensidad de descarga máxima: 40 kA
• Nivel de protección en modo diferencial: < 1,5 kV (entre fase y neutro)
• Nivel de protección en modo común: < 1,5 kV (entre neutro y tierra)
• Dimensiones: 161 mm de ancho, 76 mm de alto y 102 mm de profundidad
• Peso: 0,98 kg
• Grado de protección: IP20 (IP40 en gabinetes modulares)
• Durabilidad mecánica: 20.000 ciclos
• Durabilidad eléctrica: 10.000 ciclos

Beneficios adicionales:

• Este interruptor Acti9 Combi SPU es ideal para proteger instalaciones tanto en viviendas como en pequeños comercios, brindando una protección completa contra sobrecargas, cortocircuitos y sobretensiones atmosféricas.
• Su capacidad para gestionar grandes descargas transitorias, junto con su diseño compacto y fácil instalación en carril DIN, lo convierten en una opción confiable y práctica para electricistas e instaladores.
• Con un tiempo de respuesta inferior a los 25 nanosegundos, garantiza una reacción inmediata ante cualquier sobrecarga, minimizando los riesgos y daños a los equipos conectados.

El Acti9 Combi SPU no solo ofrece una protección completa, sino que también está diseñado para garantizar la continuidad del servicio, lo que significa que puede seguir operando bajo condiciones adversas sin interrumpir el suministro eléctrico a los dispositivos conectados. Su diseño robusto y las certificaciones de calidad (CE, AENOR) aseguran que cumple con los más altos estándares de seguridad y rendimiento en la industria eléctrica.
