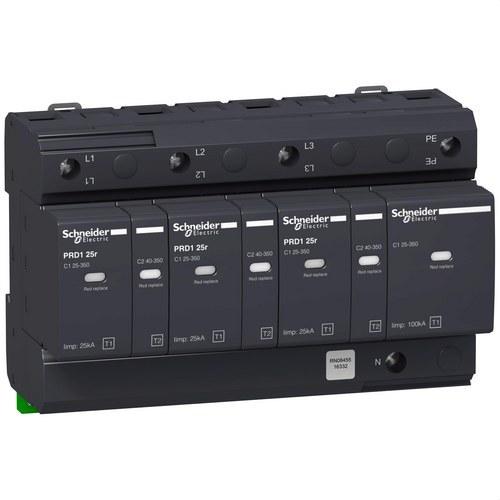

Limitador de sobretensiones PRD1 25r 3P+N

El limitador de sobretensiones Schneider Electric PRD1 25r 3P+N, perteneciente a la gama Multi9, es un dispositivo esencial para la protección de instalaciones eléctricas contra los efectos destructivos de los rayos y las sobretensiones. Este modelo está diseñado específicamente para redes de distribución eléctrica en sistemas de puesta a tierra TT y TN-S, garantizando la seguridad de los equipos y la estabilidad de la instalación.

Este limitador de sobretensiones es de tipo 1 y 2, lo que significa que ofrece protección tanto contra impactos directos de rayos como contra sobretensiones inducidas por maniobras eléctricas. Con una corriente nominal de descarga de 25kA (impulso 8/20 µs) y una corriente máxima de 40kA, es capaz de gestionar altos niveles de energía, proporcionando una defensa robusta y fiable para entornos industriales, comerciales o residenciales. Además, su capacidad de manejar hasta 100kA de corriente en modo común (entre neutro y tierra) asegura una protección exhaustiva ante descargas eléctricas severas.

Este dispositivo destaca por su diseño modular, que permite montarlo fácilmente en un riel DIN, facilitando su instalación en armarios eléctricos. El limitador PRD1 25r está compuesto por 16 módulos de 9 mm, lo que asegura su compatibilidad con la mayoría de los cuadros eléctricos modulares. Su grado de protección IP20 en los terminales, que puede alcanzar IP40 cuando está montado en un armario, lo hace adecuado para entornos cerrados y lo protege de posibles contactos accidentales y polvo. Además, cuenta con un nivel de protección contra impactos IK05, ofreciendo resistencia mecánica ante golpes.

Una de las características más prácticas de este limitador de sobretensiones es su cartucho enchufable y reemplazable, que facilita el mantenimiento sin necesidad de desmontar el dispositivo completo. Esto reduce significativamente los tiempos de inactividad y asegura que el sistema esté protegido continuamente. El indicador de estado del cartucho ofrece una referencia visual clara para el usuario: cuando el dispositivo está en buen estado, el indicador es blanco; cuando ha llegado al final de su vida útil, cambia a rojo, señalando que es necesario reemplazar el cartucho. Además, cuenta con una señalización remota integrada (1 SD con contactos de cambio) que permite monitorizar el estado del dispositivo a distancia, lo que es esencial en instalaciones grandes o en ubicaciones difíciles de acceder.

Especificaciones técnicas clave:

• Tensión máxima de operación continua (Uc): 350 VCA tanto en modo diferencial (L-N) como en modo común (N-PE).
• Corriente nominal de descarga (8/20 µs): 25 kA, con una capacidad máxima de 40 kA.
• Corriente máxima de pararrayos (Iimp): 25 kA entre L-N y 100 kA entre N-PE, proporcionando protección eficaz ante rayos directos.
• Nivel de protección de tensión: Hasta 1,5 kV, garantizando que las sobretensiones se recorten a niveles seguros para la instalación.
• Normas: Cumple con las normativas IEC/EN 61643-11, asegurando que el producto cumple con los estándares internacionales de calidad y seguridad.
• Grado de protección: IP20 en los terminales (IP40 en armario), resistente a impactos mecánicos con clasificación IK05.
• Montaje: Riel DIN para una instalación modular rápida y sencilla.

Este limitador de sobretensiones está certificado por KEMA-KEUR y cuenta con la marca CE, lo que garantiza que cumple con los requisitos de calidad y seguridad de la Unión Europea. Con su diseño robusto y modular, el Schneider PRD1 25r 3P+N es una opción fiable para proteger tanto pequeñas como grandes instalaciones eléctricas. Además, su capacidad de señalización remota y su fácil mantenimiento lo convierten en un dispositivo muy práctico para los profesionales del sector eléctrico.
