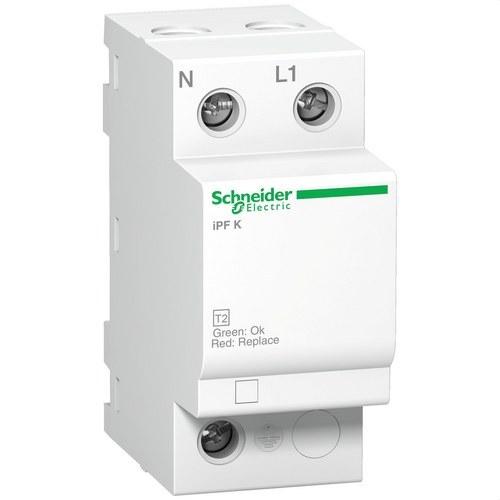

Limitador de sobretensiones transitorias Acti9 IPF20 20KA 340V 1P+N

El limitador de sobretensiones transitorias Acti9 iPF 1P+N 20A 340V 20kA de Schneider Electric está diseñado para proteger instalaciones eléctricas frente a sobretensiones transitorias que pueden ocurrir debido a fenómenos como rayos o conmutaciones en la red. Este dispositivo, parte de la gama Acti9, está específicamente orientado a aplicaciones residenciales y comerciales, ofreciendo una solución eficaz y segura para proteger los equipos eléctricos y electrónicos frente a picos de voltaje inesperados.

El Acti9 iPF K 20 es un disipador de sobretensiones tipo 2, capaz de soportar descargas de corriente de hasta 20 kA, de acuerdo con el estándar IEC 61643-11:2011, lo que lo convierte en una excelente opción para instalaciones con un nivel de riesgo medio de sobretensiones. Este tipo de protección es indispensable en sistemas eléctricos donde la integridad de los equipos electrónicos y la seguridad de las personas dependen de una operación continua y sin interrupciones.

Este limitador está diseñado para proteger instalaciones eléctricas de 1P+N (una fase y un neutro) y es compatible con sistemas de conexión a tierra TT y TN-S, que son comunes en muchas redes eléctricas. La capacidad de adaptarse a diferentes sistemas de conexión a tierra lo convierte en una opción versátil y adecuada para una amplia variedad de instalaciones.

El dispositivo tiene una tensión de funcionamiento máxima continua (Uc) de 340 VCA en modo diferencial entre fase y neutro, y de 260 VCA entre neutro y tierra. En cuanto a su nivel de protección de tensión (Up), este limitador ofrece una protección de 1,5 kV en modo común (entre neutro y tierra) y de 1,1 kV en modo diferencial (entre fase y neutro), lo que asegura una protección eficaz de los equipos conectados a la red contra picos de voltaje.

El Acti9 iPF utiliza una combinación de tecnologías MOV (varistor de óxido metálico) y GDT (tubo de descarga de gas), lo que le permite actuar de manera rápida y eficiente en caso de que se detecte una sobretensión. El MOV limita el pico de voltaje y el GDT garantiza que la energía residual se disipe de manera segura. Este diseño garantiza que las sobretensiones sean mitigadas de forma eficiente, protegiendo tanto a los equipos como a la instalación eléctrica en su conjunto.

El dispositivo es de fácil instalación, diseñado para montarse en un carril DIN mediante un sistema ajustable en clip, lo que facilita su integración en cuadros eléctricos o paneles de distribución. Su tamaño compacto, con unas dimensiones de 81 mm de alto, 36 mm de ancho y 69 mm de profundidad, permite su instalación en espacios reducidos sin comprometer la funcionalidad ni la seguridad. Además, su color blanco (RAL 9003) asegura que se integre discretamente en cualquier entorno eléctrico.

Datos técnicos

• Corriente máxima de descarga (Imax): 20 kA.
• Corriente de descarga nominal (In): 5 kA.
• Tensión de funcionamiento máxima continua (Uc): 340 VCA (fase/tierra), 260 VCA (neutro/tierra).
• Nivel de protección de tensión (Up): 1,5 kV en modo común, 1,1 kV en modo diferencial.
• Tensión nominal de empleo (Ue): 230 V CA ± 10 % a 50/60 Hz.
• Tecnología: MOV + GDT (varistor de óxido metálico y tubo de descarga de gas).
• Normas: IEC 61643-11:2011.
• Grado de protección IP: IP20 conforme a IEC 60529.
• Tipo de limitador de sobretensiones: Tipo 2.
• Conexiones: Terminal tipo túnel para cables de hasta 25 mm² (rígidos) y 16 mm² (flexibles).
• Peso: 210 g.
• Dimensiones: 81 mm de alto, 36 mm de ancho, 69 mm de profundidad.
• Par de apriete: 3,5 N.m.
• Temperatura de funcionamiento: De -5 °C a +60 °C.

Ventajas clave

• Protección eficaz contra sobretensiones: Con una capacidad de descarga de hasta 20 kA, este dispositivo es ideal para proteger instalaciones eléctricas frente a picos de tensión causados por rayos o fluctuaciones en la red.
• Fácil instalación: Su diseño compacto y montaje en carril DIN aseguran una instalación rápida y sencilla, lo que lo convierte en una opción práctica para cualquier cuadro eléctrico.
• Alta compatibilidad: Funciona perfectamente con sistemas de conexión a tierra TT y TN-S, ofreciendo una amplia gama de aplicaciones posibles.
• Tecnología avanzada MOV + GDT: Combina lo mejor de ambas tecnologías para garantizar una respuesta rápida y eficaz ante sobretensiones.

El Acti9 iPF 1P+N 20A 340V 20kA es una solución robusta y confiable que proporciona una protección esencial para las instalaciones eléctricas, evitando daños costosos a equipos sensibles y garantizando la seguridad de las personas. Además, su diseño modular y la facilidad de instalación hacen que sea una opción atractiva tanto para nuevas instalaciones como para actualizaciones en sistemas existentes.
