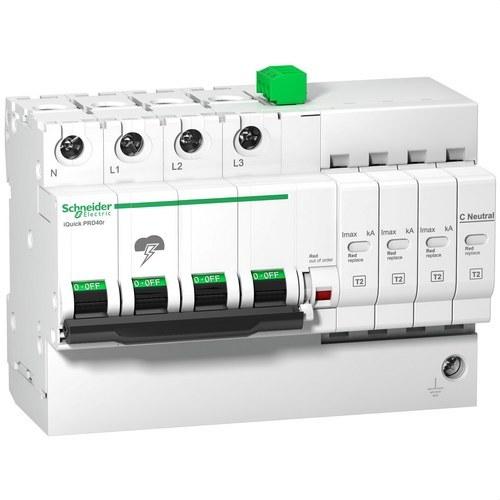

Limitador de sobretensiones transitorias Quick PRD20r 3P+N

El limitador de sobretensiones transitorias Quick PRD20r 3P+N de Schneider Electric, referencia A9L1629, está diseñado para proteger instalaciones eléctricas residenciales y comerciales de grandes edificios contra sobretensiones transitorias causadas por eventos atmosféricos o perturbaciones en la red eléctrica. Este dispositivo de Tipo 2 está recomendado para cuadros de distribución principal con un nivel moderado de riesgo, proporcionando una solución confiable y eficiente para la protección de equipos electrónicos y circuitos sensibles.

Este limitador cuenta con un interruptor automático integrado que actúa como desconectador de seguridad, asegurando que el dispositivo se desactive automáticamente al final de su vida útil, lo que elimina el riesgo de sobrecalentamiento o mal funcionamiento. Su capacidad de corte integrada es de 25 kA, lo que asegura una protección robusta ante las sobretensiones más severas.

El Quick PRD20r tiene una intensidad de descarga máxima (Imax) de 20 kA y una intensidad de descarga nominal (In) de 5 kA, características que le permiten manejar con facilidad las sobretensiones transitorias que puedan ocurrir en una instalación eléctrica. Además, este dispositivo es compatible con sistemas de conexión a tierra TT y TN-S, lo que le otorga una gran versatilidad en su aplicación.

Una de las características más destacadas de este modelo es la señalización remota, que permite la monitorización del estado del limitador y alerta a los usuarios cuando es necesario sustituir los cartuchos. Esta función es particularmente útil en instalaciones donde el acceso al cuadro eléctrico puede ser limitado o donde se requiere una supervisión continua.

Características técnicas:

• Tensión nominal de empleo [Ue]: 230/400 V CA a 50/60 Hz
• Número de polos: 3P + N
• Intensidad de descarga nominal [In]: 5 kA
• Intensidad máxima de descarga [Imax]: 20 kA
• Nivel de protección contra sobretensiones [Up] en modo diferencial (L/N): ≤ 1,5 kV
• Nivel de protección contra sobretensiones [Up] en modo común (N/PE): ≤ 1,5 kV
• Tensión máxima de funcionamiento continuo [Uc]:
  • Modo diferencial (L/N): 350 V CA
  • Modo común (N/PE): 264 V CA
• Desconectador de seguridad: Interruptor automático integrado con capacidad de corte de 25 kA

Este dispositivo utiliza tecnología MOV + GDT (Varistor de Óxido Metálico y Tubo de Descarga de Gas), que asegura una protección efectiva contra sobretensiones transitorias y permite una rápida respuesta ante eventos que puedan poner en riesgo los equipos conectados.

Dimensiones y montaje:

• Altura: 94 mm
• Ancho: 131,5 mm
• Profundidad: 75,9 mm
• Pasos de 9 mm: 15
• Peso: 840 g

El Quick PRD20r se instala de manera fácil y rápida en carriles DIN, lo que facilita su integración en cuadros eléctricos modulares. Además, cuenta con terminales de tipo túnel que permiten la conexión de cables rígidos o flexibles de hasta 25 mm² con un par de apriete recomendado de 2,5 N.m, asegurando una instalación firme y segura.

Beneficios adicionales:

• Sustitución rápida de cartuchos: Este limitador permite una sustitución fácil y rápida de los cartuchos dañados, lo que reduce el tiempo de inactividad y facilita el mantenimiento de la instalación.
• Señalización remota: Incluye un contacto de señalización que permite monitorizar a distancia el estado del dispositivo, lo que facilita la gestión de la instalación eléctrica, especialmente en lugares con acceso limitado.
• Protección continua: El interruptor automático integrado garantiza la desconexión segura del dispositivo al final de su vida útil, evitando riesgos de sobrecalentamiento o fallos eléctricos.
• Cumplimiento normativo: Este limitador cumple con las normativas EN 61643-11:2012 e IEC 61643-11:2011, asegurando que cumple con los estándares de seguridad y rendimiento más exigentes.

Entorno y condiciones operativas:

• Temperatura de funcionamiento: -25 °C a +60 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Grado de protección: IP20

El limitador de sobretensiones transitorias Quick PRD20r 3P+N es una solución confiable y eficiente para proteger instalaciones eléctricas contra sobretensiones transitorias. Con su capacidad de señalización remota, fácil instalación y sustitución de cartuchos, garantiza una protección continua y un mantenimiento sencillo, lo que lo convierte en la opción ideal para cuadros de distribución en viviendas, edificios residenciales y grandes instalaciones comerciales.
