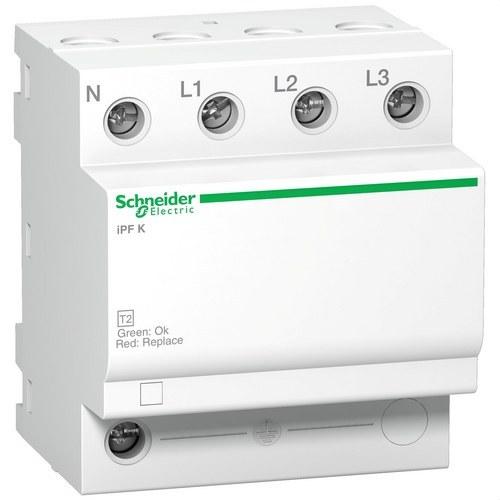

Limitador de sobretensiones transitorias tipo 2 Acti9 iPF k 3P+N 20 kA 340V

El Limitador de Sobretensiones Transitorias Acti9 iPF k 3P+N 20 kA 340V de Schneider Electric es una solución avanzada para la protección de instalaciones eléctricas contra sobretensiones inducidas o conducidas, especialmente las causadas por caídas de rayos. Este dispositivo de protección contra sobretensiones (DPS) es un elemento esencial en instalaciones eléctricas de edificios del sector terciario e industrial, brindando una protección fiable y eficiente.

Este limitador de sobretensiones tipo 2 está diseñado para proteger tanto la instalación como los equipos eléctricos, limitando las sobretensiones transitorias y derivando las corrientes peligrosas hacia tierra. Su capacidad para manejar una corriente de descarga máxima de 20 kA garantiza la seguridad de la instalación, reduciendo la amplitud de la sobretensión a un valor no peligroso.

Características técnicas:

• Gama de producto: Acti9
• Tipo de producto: Limitador de sobretensiones transitorias tipo 2
• Número de polos: 3P+N
• Corriente de descarga máxima (Imax): 20 kA en modo común (L/PE, N/PE, L/N)
• Tensión de funcionamiento máxima continua (Uc): 340 V (L/PE, L/N), 260 V (N/PE)
• Tensión nominal de empleo (Ue): 230/400 V CA +/-10% en 50/60 Hz
• Nivel de protección de tensión (Up): <1,5 kV en modo común y <1,1 kV en modo diferencial
• Clasificación IP: IP20 e IP40 cuando se instala en gabinete modular
• Normativa: IEC 61643-11 tipo 2, EN 61643-11
• Tecnología de limitador de sobretensiones: MOV + GDT

Una de las principales ventajas del Acti9 iPF k es su capacidad para integrarse fácilmente en sistemas eléctricos existentes gracias a su montaje en carril DIN, lo que facilita una instalación rápida y sencilla. El dispositivo está diseñado para sistemas de conexión a tierra TT y TN-S, asegurando una protección eficiente contra sobretensiones en una amplia variedad de entornos eléctricos.

Este producto está diseñado con una durabilidad y robustez excepcionales. Sus terminales tipo túnel permiten conexiones tanto para cables rígidos de hasta 25 mm² como flexibles de hasta 16 mm², ofreciendo flexibilidad para distintos tipos de instalaciones. Además, el par de apriete de 3,5 N.m asegura conexiones seguras y fiables.

Ventajas adicionales:

• Coordinación homologada: Este limitador de sobretensiones tiene una coordinación perfecta con interruptores termomagnéticos de desconexión, como el iK60N de Schneider Electric, lo que proporciona una mayor protección y seguridad para la instalación.
• Sostenibilidad y eficiencia: Este producto cuenta con la etiqueta Green Premium™, lo que garantiza que cumple con las regulaciones medioambientales más recientes, favoreciendo la sostenibilidad a través de procesos de fabricación eficientes y productos de bajo impacto ambiental.
• Resistencia ambiental: El Acti9 iPF k opera eficientemente en un rango de temperaturas de -25°C a 60°C, lo que asegura su rendimiento bajo condiciones climáticas extremas. Además, puede almacenarse en temperaturas que oscilan entre -40°C y 85°C, asegurando su fiabilidad a largo plazo.
• Protección robusta: Con una clasificación de protección IP20 (o IP40 cuando está instalado en un gabinete modular), este limitador de sobretensiones es ideal para instalaciones interiores donde se requiera un nivel de protección adecuado contra partículas y agua. Además, su resistencia a impactos IK04 asegura su robustez en entornos exigentes.

Dimensiones y especificaciones físicas:

• Dimensiones: 72 mm de ancho x 81 mm de alto x 69 mm de profundidad
• Peso: 420 g
• Color: Blanco (RAL 9003)

Gracias a su diseño compacto y ligero, el Acti9 iPF k se integra fácilmente en cuadros eléctricos sin ocupar demasiado espacio, lo que es especialmente útil en instalaciones donde el espacio es limitado.

El Limitador de Sobretensiones Transitorias Acti9 iPF k 3P+N 20 kA 340V de Schneider Electric es una solución eficaz para la protección de instalaciones eléctricas contra sobretensiones inducidas o conducidas. Con su capacidad para manejar corrientes de descarga de hasta 20 kA y su instalación sencilla en carril DIN, es una opción fiable y de alta calidad para proteger tanto instalaciones industriales como terciarias. Además, su compromiso con la sostenibilidad, avalado por la etiqueta Green Premium™, lo convierte en una opción consciente del medio ambiente sin comprometer el rendimiento.
