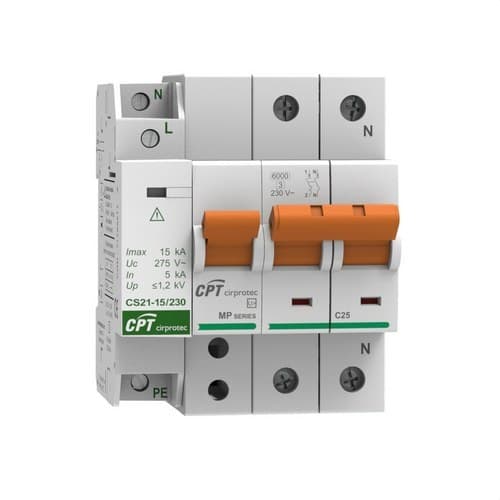

Protector de sobretensiones permanentes IGA 1P+N 25A

El protector Cirprotec V-CHECK 2MP-D-25 + CS21, referencia 77706395C, es un conjunto de protección para instalaciones eléctricas monofásicas que combina protección contra sobretensiones permanentes, un Interruptor General Automático (IGA) de 25 A y protección contra sobretensiones transitorias Tipo 2. Su configuración 1P+N está especialmente indicada para cuadros eléctricos de viviendas, locales y otras instalaciones monofásicas de 230 V.

El conjunto está formado por el protector de sobretensiones permanentes V-CHECK 2MP-D-25, con IGA curva C de 25 A integrado, y el protector transitorio CS21-15/230. De esta forma, una misma solución permite actuar frente a aumentos de tensión mantenidos y limitar picos transitorios de muy corta duración asociados a maniobras eléctricas o efectos indirectos de descargas atmosféricas.

Protección combinada frente a sobretensiones permanentes y transitorias

La referencia 77706395C reúne dos tipos de protección complementarios:

• Sobretensiones permanentes: el V-CHECK supervisa la tensión de alimentación y actúa sobre el IGA integrado cuando se produce una anomalía permanente conforme a su curva de actuación.
• Sobretensiones transitorias: el CS21 limita los impulsos de tensión de corta duración y deriva la energía de la perturbación hacia tierra.
• Sobrecargas y cortocircuitos: el IGA de 25 A proporciona la protección magnetotérmica correspondiente al circuito.

Esta combinación ayuda a proteger tanto el cableado de la instalación como los equipos eléctricos y electrónicos conectados aguas abajo.

IGA de 25 A curva C integrado

El V-CHECK 2MP-D-25 incorpora un interruptor automático magnetotérmico de 25 A con curva C. El equipo está precableado de fábrica para simplificar el montaje y reducir conexiones adicionales dentro del cuadro.

La curva C es habitual en circuitos de distribución con cargas que pueden generar corrientes de arranque moderadas. El poder de corte asociado a esta familia es de 6 kA según UNE-EN 60898.

Protección contra sobretensiones permanentes POP

El módulo V-CHECK está diseñado para detectar aumentos anómalos y mantenidos de la tensión de red. Este tipo de sobretensión puede producirse, entre otras causas, por problemas relacionados con el conductor neutro y puede someter los receptores eléctricos a una tensión superior a la prevista durante un periodo prolongado.

Cuando se detecta una condición de sobretensión permanente conforme a la curva establecida por el dispositivo, el sistema provoca la apertura del interruptor automático integrado y desconecta la instalación protegida.

Protección POP conforme a UNE-EN 50550

Cirprotec identifica la gama V-CHECK MP-D como protección doméstica contra sobretensiones permanentes POP conforme a UNE-EN 50550 y con interruptor automático incorporado.

La solución está especialmente orientada a cuadros de protección en instalaciones de baja tensión donde se busca integrar la vigilancia de sobretensión permanente y la protección magnetotérmica.

Protección transitoria Tipo 2 de 15 kA

El conjunto 77706395C añade un protector Cirprotec CS21-15/230, clasificado como Tipo 2 según EN 61643-11 y Clase II según IEC 61643-11.

El CS21 presenta una corriente máxima de descarga Imax de 15 kA con onda 8/20 µs y está diseñado para limitar sobretensiones transitorias en cuadros eléctricos de baja tensión.

• Clasificación: Tipo 2 / Clase II.
• Imax L-N: 15 kA, onda 8/20 µs.
• Imax N-PE: 15 kA, onda 8/20 µs.
• Corriente nominal de descarga In: 5 kA.

Configuración 1+1 del protector transitorio

El CS21 utiliza una configuración interna 1+1 de 2 polos, específicamente concebida para instalaciones monofásicas con fase, neutro y conductor de protección.

Los modos de protección son L-N y N-PE, proporcionando protección coordinada entre fase y neutro y entre neutro y tierra.

Compatible con redes TT y TNS

Cirprotec especifica el CS21-15/230 para configuraciones de red TT y TNS. La instalación debe realizarse respetando el esquema de conexión indicado por el fabricante, prestando especial atención al conductor neutro y a la conexión de protección PE.

Tensión nominal de 230 V CA

El protector CS21 trabaja con una tensión nominal de 230 V CA a 50-60 Hz. Su tensión máxima de servicio continuo es de 275 V entre fase y neutro.

Estas características lo hacen adecuado para cuadros monofásicos convencionales de baja tensión compatibles con la configuración indicada.

Nivel de protección del CS21

Para el módulo de protección transitoria, Cirprotec especifica un nivel de protección Up ≤1,2 kV entre fase y neutro y ≤1,5 kV entre neutro y tierra.

El nivel Up representa la tensión residual que aparece durante la actuación del protector bajo las condiciones de ensayo especificadas y es un parámetro importante para coordinar la protección con los equipos instalados aguas abajo.

Capacidad de cortocircuito del CS21 de 10 kA

El protector transitorio CS21 presenta una capacidad de cortocircuito Isccr de 10 kA y Cirprotec especifica un fusible previo máximo de 63 A tipo gG para este módulo.

La coordinación definitiva con las protecciones de sobreintensidad debe realizarse de acuerdo con el esquema y las características reales de la instalación.

Desconexión térmica dinámica

El CS21 incorpora un sistema de desconexión térmica dinámica que permite aislar internamente el elemento de protección cuando alcanza una condición de final de vida o funcionamiento anómalo.

Esta función contribuye a mantener el comportamiento seguro del dispositivo durante su vida de servicio.

Indicador visual LED

El módulo de sobretensiones transitorias dispone de indicación visual mediante LED, facilitando la comprobación de su estado durante las operaciones de inspección y mantenimiento.

La referencia estándar CS21-15/230 utilizada en este conjunto no incorpora contacto de señalización remota.

Formato compacto de 4 módulos DIN

El V-CHECK monofásico ocupa 3 módulos DIN y el compacto CS21 únicamente 1 módulo adicional. El conjunto requiere, por tanto, aproximadamente 4 módulos de espacio en el cuadro eléctrico.

Ambos componentes están preparados para montaje sobre carril DIN, facilitando su integración junto al resto de protecciones modulares de la instalación.

CS21 de solo 1 módulo

Una de las características destacadas del CS21 es su formato monobloc extremadamente compacto. Integra sus 2 polos de protección en solo 1 módulo DIN, permitiendo añadir protección Tipo 2 sin ocupar el espacio habitual de un descargador bipolar convencional.

Bornes del protector transitorio

El CS21 admite:

• Conductores rígidos: de 6 a 35 mm².
• Conductores flexibles: de 6 a 25 mm².

La sección utilizada debe determinarse en función de las características de la instalación y de las instrucciones de Cirprotec.

Amplio rango ambiental del CS21

El módulo transitorio está preparado para trabajar entre -40 y +85 °C y con una humedad relativa comprendida entre el 5 y el 95%.

Su envolvente está fabricada en policarbonato, dispone de clasificación de inflamabilidad UL94 V-0 y utiliza acabado gris RAL 7035.

Aplicaciones del Cirprotec 77706395C

• Cuadros eléctricos monofásicos de viviendas.
• Apartamentos y segundas residencias.
• Locales comerciales.
• Oficinas y pequeños negocios.
• Comunidades de propietarios.
• Reformas de cuadros eléctricos.
• Instalaciones monofásicas con IGA de 25 A.
• Protección de electrodomésticos y equipos electrónicos frente a anomalías de tensión.

Características técnicas del Cirprotec 77706395C

• Marca: Cirprotec.
• Referencia: 77706395C.
• Conjunto: V-CHECK 2MP-D-25 + CS21-15/230.
• Tipo: protección combinada contra sobretensiones permanentes y transitorias con IGA.
• Aplicación: instalaciones monofásicas.
• Configuración: 1P+N / 1F+N.
• Tensión nominal: 230 V CA.
• IGA integrado: sí.
• Corriente nominal del IGA: 25 A.
• Curva del IGA: C.
• Poder de corte: 6 kA según UNE-EN 60898.
• Protección contra sobretensiones permanentes: sí.
• Protección POP: conforme a UNE-EN 50550.
• V-CHECK precableado: sí.
• Protección contra sobretensiones transitorias: sí.
• Modelo del DPS: CS21-15/230.
• Configuración interna del CS21: 1+1.
• Número de polos del CS21: 2.
• Clasificación EN del CS21: Tipo 2.
• Clasificación IEC del CS21: Clase II.
• Configuraciones de red: TT y TNS.
• Modos de protección: L-N / N-PE.
• Imax: 15 kA, onda 8/20 µs.
• In: 5 kA, onda 8/20 µs.
• Uc L-N: 275 V CA.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Capacidad de cortocircuito Isccr del CS21: 10 kA.
• Fusible previo máximo del CS21: 63 A gG.
• Desconexión dinámica térmica: sí.
• Indicador visual del CS21: LED.
• Indicación remota: no.
• Módulos del V-CHECK: 3.
• Módulos del CS21: 1.
• Ocupación total aproximada: 4 módulos DIN.
• Montaje: carril DIN.
• Conductor rígido admitido por CS21: 6-35 mm².
• Conductor flexible admitido por CS21: 6-25 mm².
• Temperatura de funcionamiento del CS21: -40 a +85 °C.
• Humedad relativa del CS21: 5-95%.
• Material aislante del CS21: policarbonato.
• Inflamabilidad del CS21: UL94 V-0.
• Normas principales: UNE-EN 50550 e IEC/EN 61643-11.
• EAN del conjunto: 8435297857129.

Protección integral para cuadros monofásicos de 25 A

El Cirprotec 77706395C combina en un mismo conjunto un IGA curva C de 25 A, protección frente a sobretensiones permanentes y un descargador Tipo 2 con Imax de 15 kA. De este modo, permite cubrir diferentes riesgos eléctricos con una solución modular especialmente indicada para cuadros monofásicos.

El V-CHECK precableado simplifica el montaje de la protección permanente, mientras que el compacto CS21 añade protección transitoria ocupando solo un módulo DIN. El resultado es una solución de aproximadamente 4 módulos para viviendas, locales y otras instalaciones compatibles.

Importante: aunque el título facilitado únicamente menciona la protección contra sobretensiones permanentes y el IGA de 25 A, la referencia completa 77706395C se comercializa como conjunto con el protector transitorio CS21 de 15 kA. La instalación debe realizarse siguiendo el esquema de Cirprotec y por personal cualificado.
