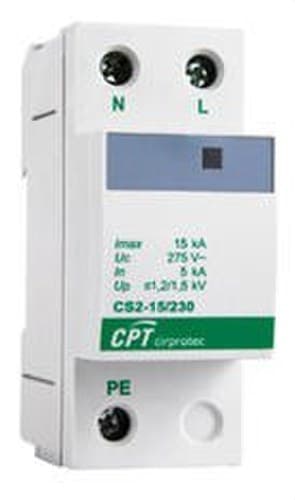

Protector de sobretensiones transitorias monofásico 1P+N 15kA

El protector de sobretensiones transitorias Cirprotec CS2-15/230, referencia 77705211, es un dispositivo Tipo 2 diseñado para proteger instalaciones eléctricas monofásicas frente a picos de tensión de corta duración. Presenta una configuración interna 1+1 de 2 polos, está preparado para redes TT y TNS y protege los modos L-N y N-PE, ofreciendo una solución compacta para cuadros eléctricos residenciales, comerciales y terciarios.

El CS2-15/230 dispone de una corriente máxima de descarga Imax de 15 kA y una corriente nominal de descarga In de 5 kA, ambas con onda 8/20 µs. Trabaja a una tensión nominal de 230 V CA, admite una tensión máxima de servicio continuo Uc de 275 V y ocupa únicamente 2 módulos sobre carril DIN.

Protección contra sobretensiones transitorias Tipo 2

El Cirprotec 77705211 está clasificado como protector Tipo 2 según EN 61643-11 y Clase II según IEC 61643-11. Está destinado a limitar sobretensiones transitorias inducidas por maniobras de la red eléctrica o por efectos indirectos de descargas atmosféricas.

Cirprotec recomienda la gama CS 15 como segundo escalón de protección en cuadros donde ya exista una protección Tipo 1 o como primer escalón en comercios, viviendas y otras instalaciones no expuestas directamente a descargas de rayo y sin sistema externo de protección contra el rayo.

Configuración 1+1 para red monofásica

Aunque comercialmente puede describirse como un protector monofásico 1P+N, Cirprotec identifica técnicamente esta referencia con una configuración interna 1+1 de 2 polos.

Los modos de protección son:

• L-N: protección entre fase y neutro.
• N-PE: protección entre neutro y conductor de protección.

Esta arquitectura está especialmente concebida para instalaciones monofásicas en esquemas TT y TNS compatibles.

Imax de 15 kA e In de 5 kA

El CS2-15/230 proporciona una corriente máxima de descarga Imax de 15 kA y una corriente nominal de descarga In de 5 kA, ambas ensayadas con forma de onda 8/20 µs.

• Imax: 15 kA.
• In: 5 kA.
• Forma de onda: 8/20 µs.

Estos valores definen la capacidad del protector para conducir impulsos transitorios dentro de las condiciones establecidas por las normas aplicables.

Nivel de protección Up

Cirprotec especifica distintos niveles de protección según el modo de conexión:

• Up entre L-N: ≤1,2 kV.
• Up entre N-PE: ≤1,5 kV.

El nivel Up indica la tensión residual presente en los terminales del protector durante su actuación en las condiciones normalizadas de ensayo.

Tensión máxima de servicio continuo de 275 V

El protector está diseñado para una tensión nominal de 230 V CA a 50-60 Hz y admite una tensión máxima de servicio continuo Uc de 275 V tanto entre L-N como entre N-PE.

La correcta selección de Uc permite que el dispositivo permanezca operativo durante las variaciones normales de la red sin comprometer su función frente a sobretensiones transitorias.

Capacidad de cortocircuito de 10 kA

El CS2-15/230 presenta una capacidad de cortocircuito Isccr de 10 kA según las condiciones especificadas por Cirprotec.

El fabricante indica además un fusible previo máximo de 63 A tipo gG. La coordinación con las protecciones contra sobreintensidades debe realizarse de acuerdo con las características reales de la instalación.

Respuesta rápida frente a impulsos

Los tiempos de respuesta especificados son:

• L-N: ≤25 ns.
• N-PE: ≤100 ns.

Esta rápida actuación permite limitar sobretensiones de muy corta duración antes de que se propaguen hacia los equipos conectados aguas abajo.

Indicador LED de estado

La referencia 77705211 incorpora señalización visual mediante LED para facilitar la comprobación del estado del protector durante las tareas de inspección y mantenimiento.

Esta versión no debe confundirse con la referencia 77705212, que corresponde al modelo equivalente con indicación remota.

Formato monobloc de 2 módulos DIN

El Cirprotec CS2-15/230 utiliza una construcción monobloc y ocupa 2 módulos sobre carril DIN. Sus dimensiones son aproximadamente 36 mm de ancho, 90 mm de alto y 58 mm de profundidad.

Este formato compacto facilita su integración en cuadros eléctricos donde el espacio disponible es limitado.

Bornes para conductores de hasta 35 mm²

Los terminales admiten las siguientes secciones:

• Conductor rígido: 6 a 35 mm².
• Conductor flexible: 6 a 25 mm².
• Par de apriete: 4 Nm.

La sección definitiva de los conductores debe establecerse según el diseño de la instalación y las prescripciones reglamentarias aplicables.

Protección IP20 y carcasa autoextinguible

El dispositivo presenta grado de protección IP20 y está destinado al montaje en el interior de cuadros o envolventes adecuadas.

La carcasa aislante está fabricada en policarbonato reforzado con fibra de vidrio, PC+FV, en color gris RAL 7035, con clasificación de inflamabilidad UL94 V-0.

Amplio rango de temperatura

Cirprotec establece un rango de temperatura de funcionamiento comprendido entre -40 y +85 °C y una humedad relativa admisible del 5 al 95%.

Aplicaciones del Cirprotec CS2-15/230

• Cuadros eléctricos monofásicos.
• Viviendas y edificios residenciales.
• Locales comerciales.
• Oficinas.
• Instalaciones del sector terciario.
• Instalaciones industriales compatibles.
• Protección de equipos eléctricos y electrónicos.
• Redes TT y TNS.
• Segundo escalón de protección detrás de un protector Tipo 1.
• Primer escalón en instalaciones no expuestas directamente al rayo cuando la configuración lo permita.

Características técnicas del Cirprotec 77705211

• Marca: Cirprotec.
• Referencia: 77705211.
• Modelo: CS2-15/230.
• Serie: CS 15.
• Tipo: protector contra sobretensiones transitorias.
• Clasificación EN: Tipo 2.
• Clasificación IEC: Clase II.
• Configuración interna: 1+1.
• Número de polos: 2.
• Aplicación: red monofásica.
• Configuraciones de red: TT y TNS.
• Modos de protección: L-N / N-PE.
• Tensión nominal Un: 230 V CA.
• Frecuencia: 50-60 Hz.
• Uc L-N: 275 V CA.
• Uc N-PE: 275 V CA.
• Corriente nominal de descarga In: 5 kA, onda 8/20 µs.
• Corriente máxima de descarga Imax: 15 kA, onda 8/20 µs.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Capacidad de cortocircuito Isccr: 10 kA.
• Fusible previo máximo: 63 A gG.
• Tiempo de respuesta L-N: ≤25 ns.
• Tiempo de respuesta N-PE: ≤100 ns.
• Indicación de estado: LED.
• Indicación remota: no en esta referencia.
• Formato: monobloc.
• Número de módulos: 2.
• Montaje: carril DIN.
• Anchura: aproximadamente 36 mm.
• Altura: aproximadamente 90 mm.
• Profundidad: aproximadamente 58 mm.
• Peso neto: 0,118 kg.
• Grado de protección: IP20.
• Material aislante: PC+FV.
• Color: gris RAL 7035.
• Inflamabilidad: UL94 V-0.
• Conductor rígido: 6-35 mm².
• Conductor flexible: 6-25 mm².
• Par de apriete: 4 Nm.
• Temperatura de funcionamiento: -40 a +85 °C.
• Humedad relativa: 5-95%.
• Normas: IEC 61643-11 y EN 61643-11.

Protección Tipo 2 compacta para redes monofásicas

El Cirprotec CS2-15/230 combina una configuración 1+1, Imax de 15 kA, In de 5 kA y niveles de protección de hasta ≤1,2 kV entre fase y neutro en un formato monobloc de solo 2 módulos DIN. Está especialmente indicado para proteger cuadros eléctricos frente a sobretensiones transitorias en redes TT y TNS.

Su indicador LED, capacidad Isccr de 10 kA, amplio rango de temperatura y bornes para conductores de hasta 35 mm² facilitan su integración en instalaciones residenciales, comerciales y profesionales.

Importante: este dispositivo protege exclusivamente frente a sobretensiones transitorias. No incorpora protección frente a sobretensiones permanentes ni sustituye a las protecciones magnetotérmicas o diferenciales necesarias en la instalación.
