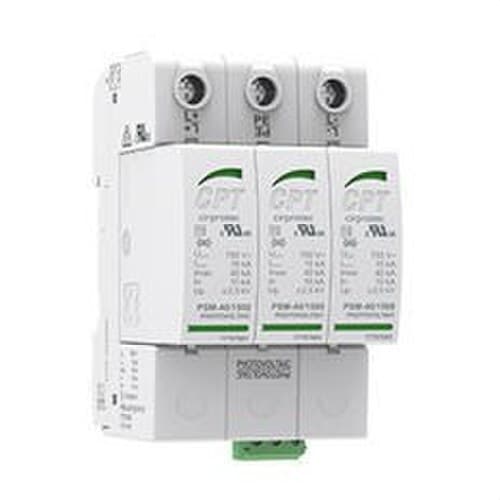

Protector de sobretensiones transitorias PSM3-40/600 PV 3 módulos desenchufable

El protector de sobretensiones transitorias Cirprotec PSM3-40/600 PV, referencia 77707850, es un dispositivo de protección contra sobretensiones Tipo 2 específicamente desarrollado para instalaciones fotovoltaicas en corriente continua. Presenta configuración YPV con conexión L+, L- y PE, tensión máxima de servicio continuo Ucpv de 660 V DC y una elevada capacidad de descarga de hasta 40 kA, ofreciendo protección para los equipos conectados en el lado DC de la instalación solar.

Su diseño desenchufable de 3 módulos para carril DIN permite sustituir individualmente los cartuchos de protección cuando alcanzan el final de su vida útil, sin necesidad de cambiar toda la base. Dispone de indicador visual de estado, desconexión térmica dinámica y chasis reversible para facilitar la entrada del cableado desde la parte superior o inferior del cuadro.

Protector Tipo 2 para instalaciones fotovoltaicas

El Cirprotec PSM3-40/600 PV está clasificado como protector de sobretensiones transitorias PV Tipo 2 según EN y Clase II según IEC. Está diseñado específicamente para circuitos fotovoltaicos en corriente continua y cumple la norma IEC/EN 61643-31.

Su función es limitar los picos de tensión transitorios que pueden aparecer en los conductores de corriente continua debido a efectos indirectos de descargas atmosféricas o a maniobras y perturbaciones eléctricas, reduciendo la tensión que alcanza inversores y otros equipos conectados.

Ucpv de 660 V DC

Aunque la denominación comercial del modelo es PSM3-40/600 PV, la tensión máxima de servicio continuo Ucpv especificada por Cirprotec según IEC es de 660 V DC.

Este valor debe tenerse en cuenta al dimensionar la protección de la instalación fotovoltaica. La tensión máxima del generador solar debe ser compatible con la Ucpv del protector en todas las condiciones previstas de funcionamiento, incluida la tensión de circuito abierto a baja temperatura.

Imax de 40 kA e In de 20 kA

El protector ofrece una corriente máxima de descarga Imax de 40 kA con forma de onda 8/20 µs y una corriente nominal de descarga In de 20 kA, también con onda 8/20 µs.

• Corriente máxima de descarga Imax: 40 kA, onda 8/20 µs.
• Corriente nominal de descarga In: 20 kA, onda 8/20 µs.
• Tipo de protección: PV Tipo 2 / Clase II.

Estas características permiten al PSM3-40/600 PV soportar y derivar sucesivos impulsos transitorios dentro de las condiciones establecidas por la normativa y por Cirprotec.

Nivel de protección Up ≤2,6 kV

El nivel de protección en tensión Up declarado por Cirprotec es ≤2,6 kV a la corriente nominal de descarga, tanto entre L+ y L- como entre línea y tierra.

El valor Up representa la tensión residual presente durante la actuación del protector en las condiciones de ensayo. Su correcta coordinación con la tensión soportada por inversores y demás equipos resulta fundamental para obtener una protección eficaz.

Configuración YPV de 3 polos

El PSM3-40/600 PV presenta una configuración interna +, -, PE y utiliza tres elementos de protección. Los modos protegidos son:

• L+ / PE.
• L- / PE.
• L+ / L-.

Esta configuración YPV está específicamente concebida para la protección de líneas fotovoltaicas en corriente continua.

Resistencia a cortocircuito Iscpv de 10 kA

Cirprotec especifica una resistencia a cortocircuito Iscpv de 10 kA. Para la gama PSM YPV, el fabricante indica que no es necesario un fusible previo adicional en el circuito fotovoltaico dentro de las condiciones especificadas para el dispositivo.

La coordinación definitiva debe realizarse teniendo en cuenta la corriente de cortocircuito disponible, las protecciones del string o generador, el inversor y las condiciones particulares de la instalación.

Desconexión térmica dinámica

El protector incorpora un sistema de desconexión térmica dinámica optimizado para tensiones continuas. Cuando el elemento de protección alcanza una condición de final de vida o funcionamiento anómalo, el sistema lo desconecta dejando el circuito de protección abierto.

Esta función está diseñada para aumentar la seguridad del protector durante su vida de servicio y facilitar la identificación de la necesidad de sustitución del cartucho.

Indicador visual de estado

La referencia 77707850 dispone de indicación visual para comprobar rápidamente el estado de los cartuchos:

• Verde: protector operativo.
• No verde: cartucho al final de su vida útil y necesidad de sustitución.

Esta referencia estándar no incorpora contacto de señalización remota. Para esa función, Cirprotec dispone de la variante PSM3-40/600 PV IR, referencia 77707851.

Formato desenchufable con cartuchos sustituibles

El diseño desenchufable permite retirar y sustituir los cartuchos de protección sin reemplazar la base completa instalada en el carril DIN. Esta característica facilita las tareas de mantenimiento y reduce el tiempo de intervención en cuadros fotovoltaicos.

Los cartuchos están codificados mecánicamente para ayudar a evitar la instalación de un recambio incorrecto. Para la variante de 600 V, Cirprotec identifica el cartucho de línea PSM-40/600 PV con la referencia 77707656.

Chasis reversible

La base del protector dispone de un chasis reversible que permite adaptar la entrada del cableado desde la parte superior o inferior. Esta característica aporta flexibilidad durante el montaje y facilita la organización del cableado dentro del cuadro eléctrico.

Tiempo de respuesta ≤25 ns

El tiempo de respuesta especificado por Cirprotec es ≤25 ns, permitiendo al dispositivo reaccionar ante impulsos de sobretensión extremadamente rápidos característicos de las perturbaciones transitorias.

3 módulos para carril DIN

El PSM3-40/600 PV está diseñado para montaje sobre carril DIN y ocupa 3 módulos. Sus dimensiones aproximadas son 54 mm de ancho, 90 mm de alto y 70 mm de profundidad.

El formato modular facilita su instalación en cuadros de protección DC de sistemas fotovoltaicos junto con seccionadores, fusibles y otros elementos de protección.

Bornes de hasta 35 mm²

Los terminales del protector admiten las siguientes secciones de conexión:

• Conductor rígido: 6-35 mm².
• Conductor flexible: 6-25 mm².
• Par de apriete: 3 Nm.

La sección efectiva de los conductores debe determinarse de acuerdo con el diseño de la instalación y las instrucciones de montaje del fabricante.

Protección IP20

El dispositivo presenta grado de protección IP20 y está destinado al montaje en el interior de cuadros eléctricos o envolventes adecuadas que proporcionen el grado de protección requerido para el emplazamiento.

Amplio rango de temperatura

El PSM3-40/600 PV está especificado para trabajar en un rango de temperatura de -40 a +85 °C y con una humedad relativa comprendida entre el 5 y el 95%.

El material aislante utilizado es PA66 CT1 y presenta clasificación de inflamabilidad UL94 V-0.

Peso compacto

La versión PSM3-40/600 PV tiene un peso neto aproximado de 0,291 kg, facilitando su montaje en cuadros de distribución y protección fotovoltaica.

Aplicaciones del Cirprotec PSM3-40/600 PV

• Instalaciones solares fotovoltaicas.
• Cuadros de protección DC.
• Protección del lado de corriente continua de inversores fotovoltaicos.
• Instalaciones de autoconsumo.
• Cubiertas solares comerciales e industriales.
• Plantas fotovoltaicas compatibles con su tensión Ucpv.
• Sistemas donde se requiera un protector PV Tipo 2 de 40 kA.

Características técnicas del Cirprotec 77707850

• Marca: Cirprotec.
• Referencia: 77707850.
• Modelo: PSM3-40/600 PV.
• Familia: PSM YPV.
• Aplicación: instalaciones fotovoltaicas DC.
• Tipo: protector contra sobretensiones transitorias.
• Clasificación IEC: Clase II.
• Clasificación EN: PV Tipo 2.
• Configuración de red: YPV.
• Configuración interna: +, -, PE.
• Modos de protección: L+/PE, L-/PE y L+/L-.
• Tensión máxima de servicio continuo Ucpv: 660 V DC.
• Corriente nominal de descarga In: 20 kA, onda 8/20 µs.
• Corriente máxima de descarga Imax: 40 kA, onda 8/20 µs.
• Nivel de protección Up L+/L-: ≤2,6 kV.
• Nivel de protección Up línea/PE: ≤2,6 kV.
• Resistencia a cortocircuito Iscpv: 10 kA.
• Tiempo de respuesta: ≤25 ns.
• Desconexión dinámica térmica: sí.
• Modo de desconexión térmica: circuito abierto.
• Formato: desenchufable.
• Cartuchos sustituibles: sí.
• Indicador de estado: visual.
• Indicación: verde OK / no verde sustituir.
• Indicación remota: no en esta referencia.
• Chasis reversible: sí.
• Número de módulos DIN: 3.
• Montaje: carril DIN.
• Anchura: aproximadamente 54 mm.
• Altura: aproximadamente 90 mm.
• Profundidad: aproximadamente 70 mm.
• Grado de protección: IP20.
• Material aislante: PA66 CT1.
• Inflamabilidad: UL94 V-0.
• Conductor rígido: 6-35 mm².
• Conductor flexible: 6-25 mm².
• Par de apriete: 3 Nm.
• Temperatura de funcionamiento: -40 a +85 °C.
• Humedad relativa: 5-95%.
• Peso neto: 0,291 kg.
• Cartucho de recambio para la versión 600: PSM-40/600 PV, referencia 77707656.
• Norma: IEC/EN 61643-31.
• Certificación adicional: UL 1449 5ª edición.

Protección Tipo 2 de alto rendimiento para fotovoltaica

El Cirprotec PSM3-40/600 PV combina una Ucpv de 660 V DC con una capacidad máxima de descarga de 40 kA, In de 20 kA y un nivel de protección Up ≤2,6 kV. Estas prestaciones están específicamente orientadas a proteger el lado DC de instalaciones fotovoltaicas frente a sobretensiones transitorias.

Su diseño desenchufable, los cartuchos sustituibles y codificados, el indicador visual de estado y el chasis reversible simplifican tanto la instalación inicial como las tareas posteriores de mantenimiento. Todo ello se integra en un formato compacto de 3 módulos DIN.

Importante: la referencia 77707850 dispone de indicación visual, pero no incorpora contacto de señalización remota. La versión equivalente con indicación remota es la 77707851. La selección de la Ucpv debe realizarse considerando la tensión máxima de circuito abierto del generador fotovoltaico en las condiciones más desfavorables de funcionamiento.
