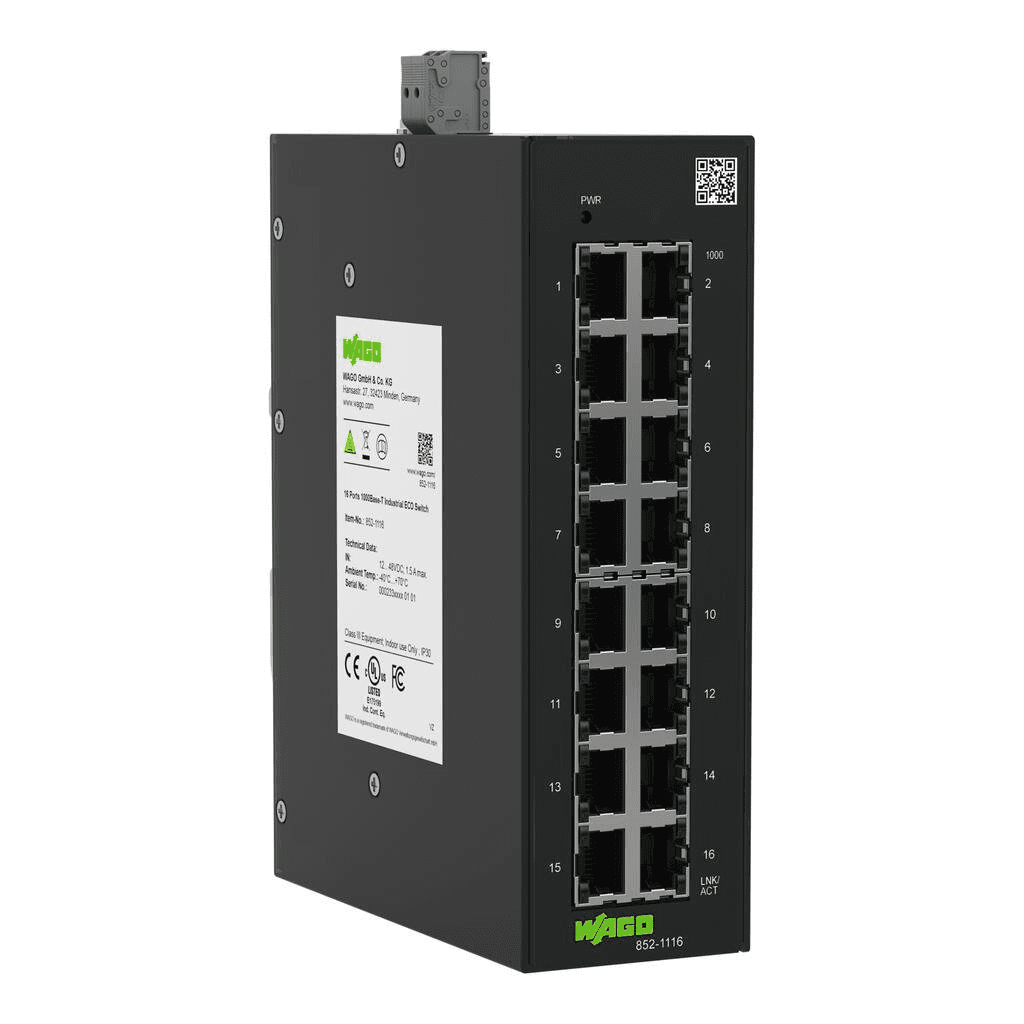

Switch Industrial-ECO-Switch de 16 puertos

El WAGO Industrial-ECO-Switch 852-1116 es un switch Ethernet industrial no gestionado con 16 puertos RJ45 Gigabit Ethernet, diseñado para crear redes de comunicaciones fiables en máquinas, cuadros eléctricos y sistemas de automatización. Sus puertos admiten 10/100/1000BASE-T con autonegociación y Auto-MDI/MDIX, permitiendo una puesta en marcha sencilla sin necesidad de realizar una configuración previa.

El equipo incorpora alimentación redundante de 12 a 48 VDC, contacto de alarma configurable mediante interruptor DIP, indicadores LED de estado y una carcasa metálica de aluminio preparada para montaje sobre carril DIN de 35 mm. Su rango ampliado de funcionamiento de -40 a +70 °C y su resistencia frente a vibraciones y golpes lo convierten en una solución especialmente indicada para redes Ethernet en entornos industriales.

Switch Ethernet industrial no gestionado de 16 puertos

La referencia WAGO 852-1116 dispone de 16 interfaces Ethernet RJ45, ofreciendo una elevada densidad de conexiones en un único equipo.

Al tratarse de un switch no gestionado, no necesita programación ni configuración de red para comenzar a funcionar. Basta con realizar la alimentación y conectar los dispositivos Ethernet compatibles, facilitando la creación de redes industriales pequeñas y medianas.

16 puertos Gigabit Ethernet

Los 16 puertos de cobre son compatibles con las principales velocidades Ethernet utilizadas en automatización:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Todos los puertos incorporan autonegociación, de manera que el switch detecta automáticamente la velocidad de transmisión compatible con el dispositivo conectado.

Auto-MDI/MDIX en todos los puertos

La función Auto-MDI/MDIX identifica automáticamente las líneas de transmisión y recepción del cable Ethernet.

Esta característica simplifica el cableado al evitar la necesidad de distinguir entre conexiones directas o cruzadas en los dispositivos compatibles, favoreciendo un funcionamiento prácticamente plug-and-play.

Conmutación Store-and-Forward sin bloqueo

El WAGO 852-1116 utiliza tecnología de conmutación Store-and-Forward y arquitectura non-blocking.

El switch recibe y verifica las tramas antes de reenviarlas hacia el puerto de destino, mientras que su arquitectura permite gestionar las comunicaciones entre puertos sin introducir las limitaciones propias de una matriz de conmutación bloqueante.

Tabla para hasta 8.000 direcciones MAC

El equipo incorpora una tabla interna capaz de gestionar hasta 8.000 direcciones MAC.

Esta capacidad permite aprender qué dispositivos se encuentran conectados a cada puerto y dirigir las tramas Ethernet hacia el destino correspondiente dentro de la red.

Compatible con Jumbo Frames de hasta 10.000 bytes

El switch admite Jumbo Frames de hasta 10.000 bytes, facilitando el transporte de tramas Ethernet de mayor tamaño cuando los dispositivos conectados y la aplicación también son compatibles con esta funcionalidad.

Energy Efficient Ethernet

El WAGO 852-1116 cumple el estándar IEEE 802.3az Energy Efficient Ethernet.

Esta tecnología permite reducir el consumo energético asociado a los enlaces Ethernet cuando la actividad de transmisión es baja, adaptando el funcionamiento de las interfaces a la carga real de la red.

Priorización de tráfico Ethernet

El equipo es compatible con IEEE 802.1p para priorización de paquetes Ethernet.

WAGO especifica además la priorización de paquetes correspondientes al protocolo PROFINET, EtherType 0x8892, una característica especialmente útil en redes de automatización donde determinados datos deben recibir un tratamiento prioritario.

Control de flujo IEEE 802.3x

La compatibilidad con IEEE 802.3x Flow Control permite gestionar situaciones de congestión en comunicaciones Ethernet full-duplex mediante mecanismos de control de flujo entre equipos compatibles.

Alimentación de 12 a 48 VDC

El Industrial-ECO-Switch dispone de un amplio rango de alimentación de 12 a 48 VDC, con una tolerancia de ±15 %.

Esta flexibilidad facilita su integración en cuadros de automatización que trabajan con diferentes tensiones continuas industriales.

El consumo máximo especificado por WAGO es de:

• Potencia máxima: 14 W.
• Corriente máxima: 1.500 mA.

Alimentación redundante

El WAGO 852-1116 incorpora una entrada de alimentación redundante, aumentando la disponibilidad de la red cuando la instalación utiliza dos fuentes de alimentación adecuadamente configuradas.

En sistemas donde la continuidad de las comunicaciones resulta importante, esta posibilidad permite diseñar una alimentación con mayor tolerancia frente a fallos.

Protección contra sobretensión e inversión de polaridad

La electrónica integra protección contra sobretensión y tensión inversa, ayudando a proteger el switch frente a determinadas condiciones eléctricas incorrectas en la entrada de alimentación.

Contacto de alarma configurable

El equipo dispone de un contacto de alarma configurable mediante interruptor DIP, proporcionando una señal adicional para la supervisión de determinadas incidencias.

Junto con la alimentación redundante y los indicadores LED, este contacto aumenta las posibilidades de diagnóstico del switch dentro del cuadro de automatización.

Indicadores LED de estado

El frontal incorpora indicadores LED para comprobar rápidamente el estado del equipo y de sus conexiones.

• PWR verde: indica presencia de alimentación.
• 1000 verde por puerto: indica funcionamiento a 1.000 Mbps.
• LNK/ACT verde por puerto: indica enlace y actividad de transmisión de datos.

Estos indicadores facilitan la puesta en marcha y la localización visual de posibles problemas de conexión.

Cable Ethernet Cat. 5e o superior

Para las comunicaciones Ethernet mediante cobre, WAGO especifica cable de categoría Cat. 5e o superior.

La longitud máxima admitida por enlace es de 100 metros, conforme a las condiciones habituales de las redes Ethernet sobre cobre.

Montaje en carril DIN de 35 mm

El switch está preparado para montaje sobre carril DIN de 35 mm, facilitando su integración directa dentro de cuadros eléctricos y armarios de automatización.

Su formato industrial concentra los 16 puertos Gigabit en un equipo de solo 50 mm de ancho, optimizando el espacio disponible sobre el carril.

Carcasa industrial de aluminio

La carcasa está fabricada en aluminio con acabado negro metalizado.

El equipo presenta unas dimensiones de:

• Anchura: 50 mm.
• Altura: 160 mm.
• Profundidad: 120 mm.
• Peso: aproximadamente 934 g.

Rango ampliado de temperatura de -40 a +70 °C

Una de las principales características del 852-1116 es su rango ampliado de temperatura de funcionamiento.

• Temperatura de servicio: -40 a +70 °C.
• Temperatura de almacenamiento: -40 a +80 °C.
• Humedad relativa máxima: 95 %, sin condensación.

Este amplio margen permite utilizarlo en cuadros y aplicaciones industriales sometidos a condiciones ambientales más exigentes que las de los equipos de red convencionales.

Protección IP30

El switch dispone de grado de protección IP30.

Por esta razón está destinado principalmente a su instalación en interiores y dentro de cuadros o envolventes adecuados cuando el entorno requiera una protección superior frente a polvo, humedad o agua.

Resistente a vibraciones y golpes

WAGO especifica resistencia mecánica según las siguientes normas:

• Vibraciones: IEC 60068-2-6.
• Golpes: IEC 60068-2-27.

Estas características permiten utilizar el equipo en entornos industriales donde los dispositivos instalados en cuadros eléctricos pueden estar sometidos a vibraciones o impactos mecánicos.

Compatibilidad electromagnética industrial

El equipo cumple requisitos de compatibilidad electromagnética específicos para entornos industriales:

• Inmunidad EMC: EN 61000-6-2.
• Emisiones EMC: EN 61000-6-4.

Estándares Ethernet compatibles

La documentación técnica del WAGO 852-1116 especifica compatibilidad con:

• IEEE 802.3i: 10BASE-T.
• IEEE 802.3u: 100BASE-TX.
• IEEE 802.3ab: 1000BASE-T.
• IEEE 802.3x: Flow Control.
• IEEE 802.3az: Energy Efficient Ethernet.
• IEEE 802.1p: priorización.

Características técnicas del WAGO 852-1116

• Marca: WAGO.
• Referencia: 852-1116.
• Gama: Industrial-ECO-Switch.
• Tipo: switch Ethernet industrial no gestionado.
• Número de puertos: 16.
• Conectores Ethernet: 16 x RJ45.
• Velocidades: 10/100/1000 Mbps.
• Interfaz Gigabit: 1000BASE-T.
• Autonegociación: sí, en todos los puertos.
• Auto-MDI/MDIX: sí, en todos los puertos.
• Modo de conmutación: Store-and-Forward.
• Arquitectura: non-blocking.
• Tabla MAC: 8.000 direcciones.
• Jumbo Frames: hasta 10.000 bytes.
• Flow Control: IEEE 802.3x.
• Energy Efficient Ethernet: IEEE 802.3az.
• Priorización: IEEE 802.1p.
• Medio de transmisión: cable de cobre Cat. 5e o superior.
• Longitud máxima de cable por enlace: 100 m.
• Tensión de alimentación: 12-48 VDC ±15 %.
• Alimentación redundante: sí.
• Consumo máximo: 14 W.
• Corriente máxima: 1.500 mA.
• Protección contra sobretensión: sí.
• Protección contra inversión de polaridad: sí.
• Contacto de alarma: sí, configurable mediante DIP switch.
• Indicadores LED: alimentación, velocidad Gigabit y enlace/actividad.
• Montaje: carril DIN de 35 mm.
• Material de carcasa: aluminio.
• Color: negro metalizado.
• Grado de protección: IP30.
• Temperatura de funcionamiento: -40 a +70 °C.
• Temperatura de almacenamiento: -40 a +80 °C.
• Humedad relativa: hasta 95 %, sin condensación.
• Resistencia a vibraciones: IEC 60068-2-6.
• Resistencia a golpes: IEC 60068-2-27.
• Anchura: 50 mm.
• Altura: 160 mm.
• Profundidad: 120 mm.
• Peso: 934 g.
• Marcado: CE.
• Aprobación UL: UL 61010-2-201.
• GTIN: 4066966625127.

Switch Gigabit industrial para cuadros de automatización

El WAGO Industrial-ECO-Switch 852-1116 permite concentrar hasta 16 conexiones Gigabit Ethernet en un equipo compacto de montaje DIN y sin necesidad de configuración, resultando especialmente adecuado para máquinas, sistemas de automatización y redes industriales pequeñas y medianas.

Sus 16 puertos 10/100/1000BASE-T, alimentación redundante, contacto de alarma, Energy Efficient Ethernet, priorización IEEE 802.1p y rango de funcionamiento de -40 a +70 °C combinan facilidad de instalación con características específicamente orientadas al entorno industrial.
