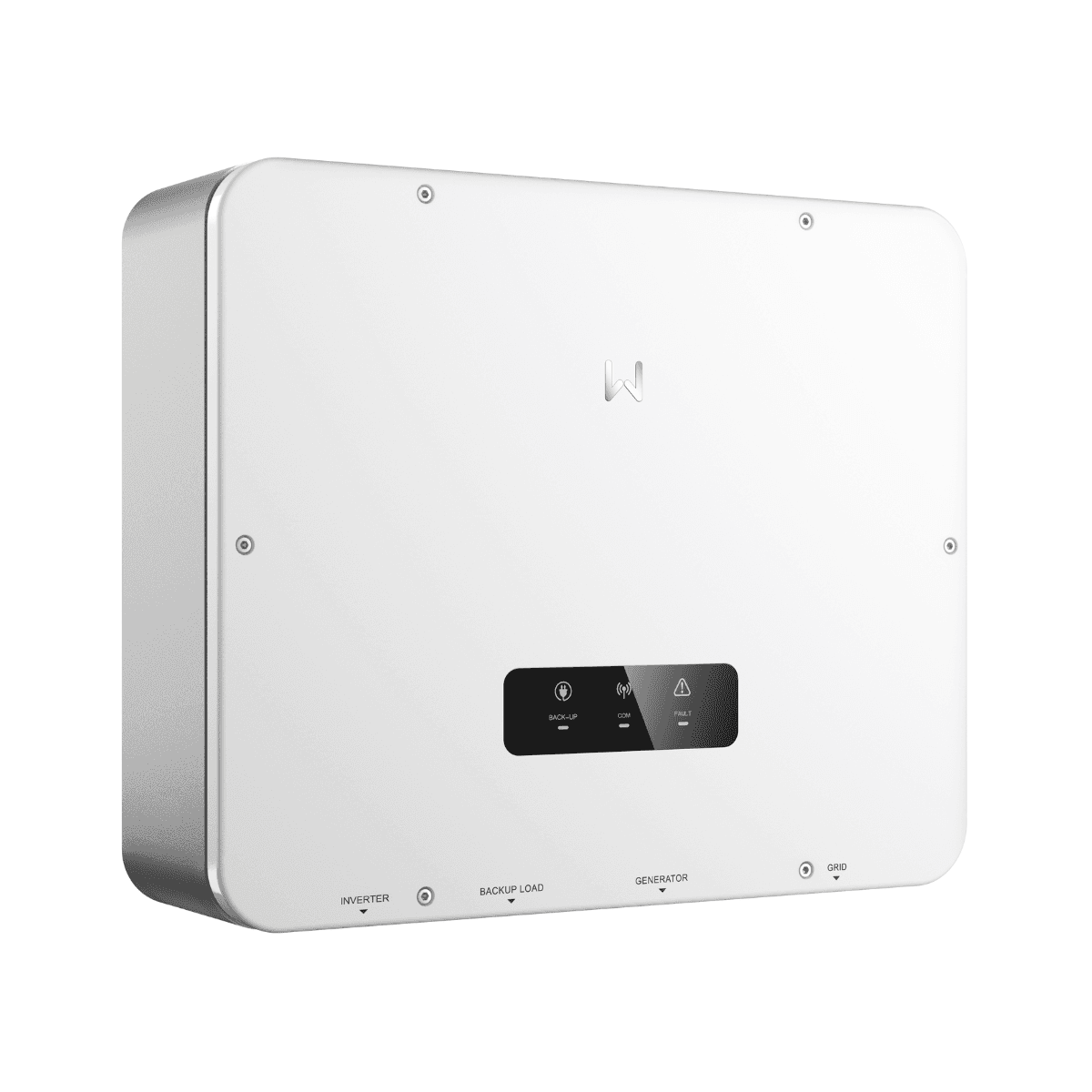

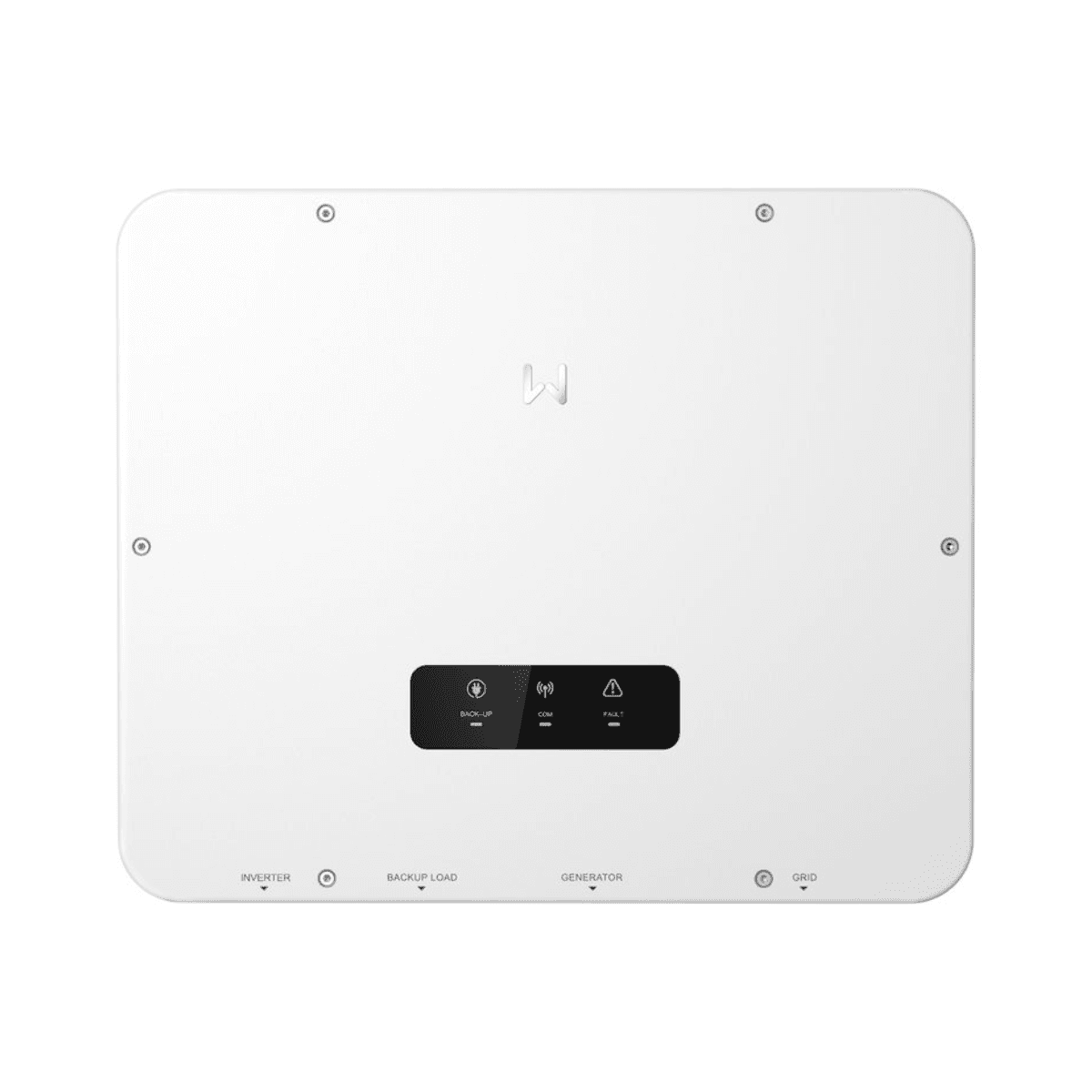

Suministro de respaldo fiable para almacenamiento de energía GoodWe STS200-80-10

El GoodWe STS200-80-10 es un sistema de transferencia estática diseñado para proporcionar un suministro eléctrico de respaldo fiable en instalaciones de almacenamiento de energía. Trabaja conjuntamente con inversores híbridos GoodWe compatibles para gestionar la transición entre el funcionamiento conectado a la red y el modo de respaldo cuando se produce una interrupción del suministro eléctrico.

Con una potencia aparente nominal de 50 kilovoltamperios, tensión trifásica de 380 o 400 voltios y un tiempo de conmutación inferior a 10 milisegundos, el STS permite mantener alimentadas las cargas de respaldo mediante la energía disponible en los paneles solares y las baterías. También admite la integración de un generador y está preparado para gestionar cargas de elevada potencia como bombas de calor y motores.

Sistema de transferencia estática para almacenamiento de energía

El STS, o sistema de transferencia estática, actúa como elemento de conmutación entre la red eléctrica, el inversor híbrido, las cargas de respaldo y, cuando forma parte de la instalación, un generador.

Cuando la red funciona con normalidad, el sistema permite trabajar en modo conectado a red. Si se produce un corte de suministro, el inversor pasa al modo de respaldo y mantiene la alimentación de las cargas críticas utilizando la energía disponible en el sistema fotovoltaico o en las baterías.

Cuando vuelve la red eléctrica, el sistema permite que el inversor vuelva a sincronizarse y retome el funcionamiento conectado a red.

Conmutación inferior a 10 milisegundos

Una de las principales características del GoodWe STS200-80-10 es su tiempo de conmutación inferior a 10 milisegundos. Esta rápida transferencia está diseñada para reducir al mínimo la interrupción entre el funcionamiento conectado a red y el modo de respaldo.

Esta característica resulta especialmente importante en instalaciones comerciales y otras aplicaciones donde se desea mantener la continuidad de alimentación de cargas consideradas esenciales.

Compatible con inversores híbridos GoodWe ET40/50

La documentación EMEA vigente de GoodWe especifica la compatibilidad del STS200-80-10 con los inversores híbridos GoodWe ET40/50.

La comunicación entre el STS y el inversor se realiza mediante RS485, permitiendo coordinar las operaciones de conexión, desconexión y transición entre los diferentes modos de funcionamiento.

Potencia nominal de 50 kilovoltamperios

La conexión con el inversor está diseñada para una potencia aparente nominal de 50 kilovoltamperios. En condiciones normales conectadas a red, el lado de red presenta igualmente una potencia aparente nominal de 50 kilovoltamperios.

A una tensión nominal de 400 voltios, la corriente nominal es de 72,5 amperios. Cuando la tensión nominal de salida es de 380 voltios, la corriente nominal indicada por GoodWe es de 75,8 amperios.

Hasta 55 kilovoltamperios en modo de respaldo sin red

En la salida destinada a las cargas de respaldo, el STS proporciona una potencia aparente nominal de 50 kilovoltamperios.

Cuando la instalación funciona sin red, la potencia aparente máxima de respaldo puede alcanzar los 55 kilovoltamperios, proporcionando capacidad adicional para soportar determinadas condiciones de carga.

Hasta 138 kilovoltamperios con la red disponible

Cuando existe suministro de la red eléctrica, la interfaz de respaldo admite una potencia aparente máxima de hasta 138 kilovoltamperios.

GoodWe especifica también una potencia máxima de entrada en el puerto de red de 138 kilovatios para energía adquirida de la red. La corriente máxima de consumo en el lado de red y de respaldo puede alcanzar los 200 amperios dentro de las condiciones especificadas por el fabricante.

Preparado para grandes cargas

El GoodWe STS200-80-10 está diseñado para gestionar cargas de elevada potencia dentro de los límites eléctricos establecidos para el equipo.

GoodWe destaca expresamente su utilización con cargas como bombas de calor y motores de alta potencia, ampliando las posibilidades de uso del sistema de almacenamiento en instalaciones comerciales y aplicaciones con consumos exigentes.

Integración con generador

Además de trabajar con la red eléctrica y el inversor híbrido, el STS dispone de una interfaz preparada para la integración de un generador o un inversor fotovoltaico compatible.

Esta posibilidad permite diseñar sistemas energéticos con una fuente adicional de generación para incrementar la flexibilidad y disponibilidad energética de la instalación.

Potencia de hasta 55 kilovoltamperios en la entrada de generador

La conexión destinada al generador o inversor fotovoltaico presenta una potencia aparente nominal de 50 kilovoltamperios y una potencia aparente máxima de 55 kilovoltamperios.

La corriente nominal es de 72,5 amperios a 400 voltios. GoodWe especifica una corriente nominal del relé del lado del generador de 90 amperios.

Tensión trifásica de 380 o 400 voltios

El STS200-80-10 está diseñado para sistemas trifásicos con una tensión nominal de salida de 380 o 400 voltios y configuración 3L/N/PE.

La frecuencia nominal puede ser de 50 o 60 hercios, con un rango de frecuencia admitido entre 45 y 65 hercios.

La documentación técnica establece además un rango de tensión de salida de 176 a 276 voltios según las condiciones indicadas por GoodWe.

Relé de red de 200 amperios

El sistema incorpora un relé de corriente alterna con una corriente nominal de 200 amperios. Esta capacidad permite gestionar las elevadas corrientes que pueden producirse en la interfaz de red y respaldo cuando la instalación funciona conectada al suministro eléctrico.

En el lado correspondiente al generador, el relé presenta una corriente nominal de 90 amperios.

Protección IP65 para instalaciones exigentes

El GoodWe STS200-80-10 dispone de un grado de protección IP65, proporcionando protección frente a la entrada de polvo y agua dentro de las condiciones establecidas para esta clasificación.

Su construcción permite utilizarlo en diferentes entornos de instalación siempre que se respeten los requisitos de ubicación, montaje, ventilación y protección indicados por GoodWe.

Amplio rango de temperatura de funcionamiento

El STS puede funcionar con temperaturas ambiente comprendidas entre -35 y 60 grados Celsius, permitiendo su utilización en un amplio rango de condiciones ambientales.

La altitud máxima de funcionamiento especificada por GoodWe es de 4.000 metros.

Refrigeración mediante convección natural

El sistema utiliza refrigeración por convección natural, por lo que no depende de ventiladores para su refrigeración habitual.

Esta configuración reduce el número de elementos mecánicos móviles y permite una operación pasiva del sistema de refrigeración.

Montaje en pared

El GoodWe STS200-80-10 está diseñado para su instalación en pared. Presenta unas dimensiones de 510 milímetros de anchura, 425 milímetros de altura y 156 milímetros de profundidad.

Su peso es de aproximadamente 16,5 kilogramos, por lo que la superficie y los elementos de fijación utilizados durante el montaje deben ser adecuados para soportar el equipo de forma segura.

Diseño compacto para sistemas comerciales de almacenamiento

A pesar de gestionar corrientes de red de hasta 200 amperios y potencias de respaldo elevadas, el STS presenta un formato compacto que facilita su integración junto al inversor y el resto de componentes de la instalación de almacenamiento energético.

El montaje debe realizarse respetando las distancias, orientaciones y requisitos de instalación definidos en el manual del fabricante.

Comunicación RS485 con el inversor

La comunicación entre el sistema de transferencia estática y el inversor GoodWe compatible se realiza mediante RS485.

Esta comunicación permite coordinar el funcionamiento del inversor con el estado de la red, la salida de respaldo y las demás fuentes energéticas conectadas al sistema.

Aplicaciones del GoodWe STS200-80-10

El STS está especialmente orientado a sistemas de almacenamiento de energía comerciales y otras instalaciones trifásicas donde se requiere disponer de alimentación de respaldo.

Entre sus posibles aplicaciones se encuentran:

• Sistemas de almacenamiento energético con inversores híbridos GoodWe ET40/50.
• Instalaciones fotovoltaicas con batería y función de respaldo.
• Edificios comerciales con cargas críticas.
• Instalaciones con bombas de calor.
• Sistemas con motores de elevada potencia.
• Instalaciones con generador auxiliar.
• Sistemas que requieren una rápida transición entre red y respaldo.

Características técnicas del GoodWe STS200-80-10

• Marca: GoodWe.
• Gama: STS.
• Referencia: STS200-80-10.
• Tipo de producto: sistema de transferencia estática.
• Aplicación: alimentación de respaldo para sistemas de almacenamiento de energía.
• Compatibilidad indicada por GoodWe: inversores híbridos ET40/50.
• Tensión nominal de salida: 380 o 400 voltios.
• Configuración eléctrica: 3L/N/PE.
• Rango de tensión de salida: entre 176 y 276 voltios.
• Frecuencia nominal: 50 o 60 hercios.
• Rango de frecuencia: entre 45 y 65 hercios.
• Potencia aparente nominal del lado del inversor: 50 kilovoltamperios.
• Potencia aparente nominal del lado de red: 50 kilovoltamperios.
• Potencia aparente nominal de respaldo: 50 kilovoltamperios.
• Potencia aparente máxima sin red: 55 kilovoltamperios.
• Potencia aparente máxima con red: 138 kilovoltamperios.
• Potencia aparente nominal del puerto de generador o inversor fotovoltaico: 50 kilovoltamperios.
• Potencia aparente máxima del puerto de generador o inversor fotovoltaico: 55 kilovoltamperios.
• Corriente nominal a 400 voltios: 72,5 amperios.
• Corriente nominal a 380 voltios: 75,8 amperios.
• Corriente nominal del relé de red: 200 amperios.
• Corriente nominal del relé del generador: 90 amperios.
• Tiempo de conmutación: inferior a 10 milisegundos.
• Integración con generador: sí.
• Comunicación con el inversor: RS485.
• Refrigeración: convección natural.
• Topología: no aislada.
• Grado de protección: IP65.
• Temperatura de funcionamiento: entre -35 y 60 grados Celsius.
• Altitud máxima de funcionamiento: 4.000 metros.
• Tipo de montaje: pared.
• Anchura: 510 milímetros.
• Altura: 425 milímetros.
• Profundidad: 156 milímetros.
• Peso: aproximadamente 16,5 kilogramos.
• Normas de seguridad: IEC 62109-1 e IEC 62109-2.
• Compatibilidad electromagnética: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 y EN 61000-6-4.

Respaldo rápido y flexible para sistemas de almacenamiento energético

El GoodWe STS200-80-10 permite integrar red eléctrica, inversor híbrido, cargas de respaldo y generador dentro de una solución diseñada para mantener la continuidad del suministro energético cuando se produce un fallo de red.

Su conmutación inferior a 10 milisegundos, potencia nominal de 50 kilovoltamperios, capacidad de hasta 55 kilovoltamperios sin red y hasta 138 kilovoltamperios con la red disponible, junto con su compatibilidad con inversores GoodWe ET40/50, lo convierten en un elemento central para sistemas trifásicos de almacenamiento que necesitan una gestión fiable del suministro de respaldo.
