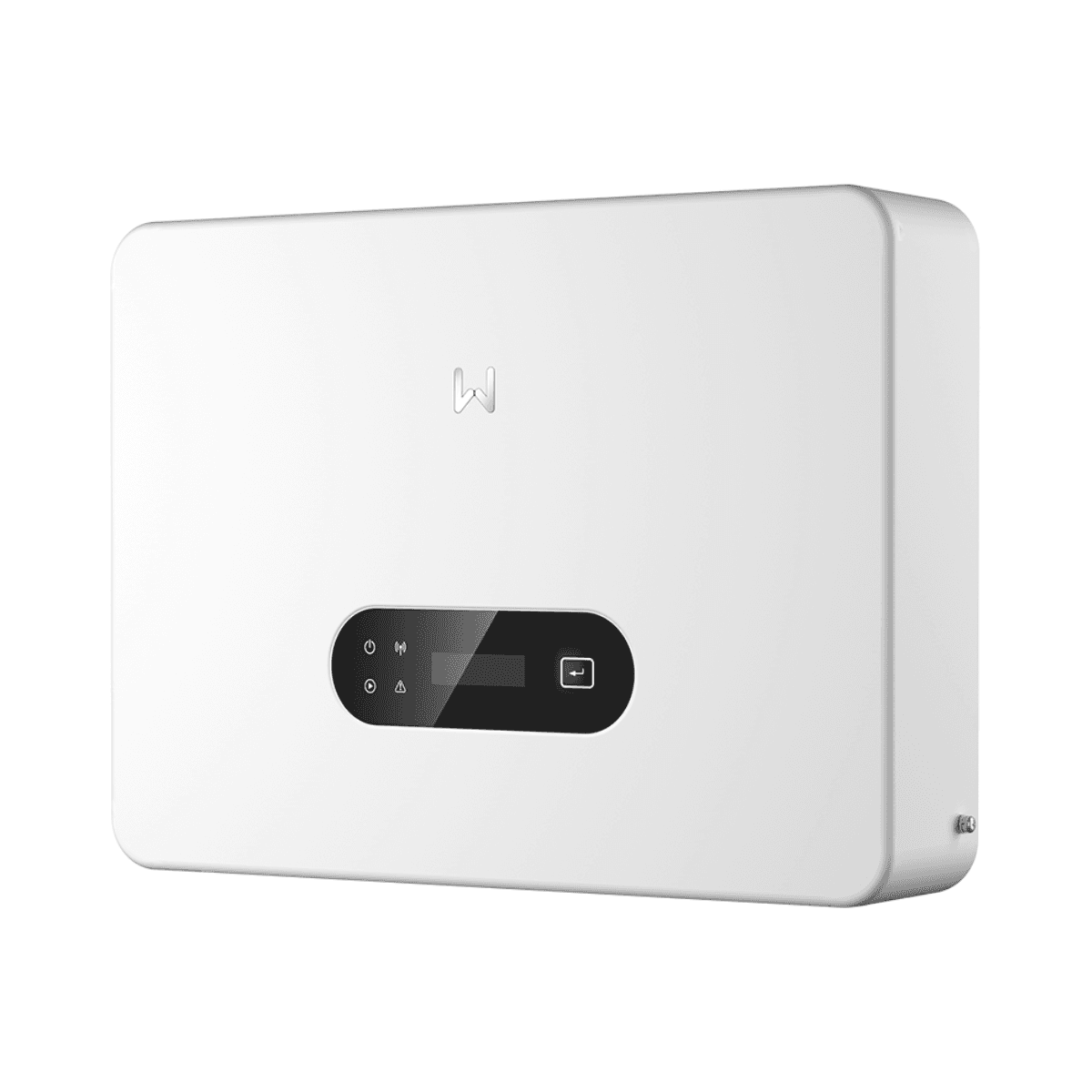

Inversor solar monofásico de 10 kW 3 MPPT GoodWe GW10K-MS-G40

El inversor solar monofásico GoodWe GW10K-MS-G40 es un inversor de string de 10 kW perteneciente a la cuarta generación de la serie MS G4. Diseñado especialmente para instalaciones fotovoltaicas residenciales, incorpora 3 seguidores MPPT independientes que aportan una gran flexibilidad para distribuir los paneles entre diferentes orientaciones, inclinaciones o zonas con condiciones de irradiación distintas.

Su arquitectura admite hasta 20 A de corriente de entrada por MPPT, resulta compatible con módulos fotovoltaicos modernos de alta potencia y permite un sobredimensionamiento fotovoltaico de hasta el 200% según GoodWe. A estas prestaciones se suman una eficiencia máxima del 97,9%, refrigeración por convección natural, protección IP66 y un funcionamiento acústico inferior a 30 dB.

Inversor monofásico de 10 kW con 3 MPPT

El GoodWe GW10K-MS-G40 proporciona una potencia nominal de salida de 10.000 W y está diseñado para redes monofásicas de 220, 230 o 240 V. Su principal ventaja frente a inversores con uno o dos seguidores de máxima potencia es la incorporación de 3 MPPT independientes, cada uno con capacidad para una cadena fotovoltaica.

Esta configuración facilita el diseño de instalaciones con cubiertas complejas, diferentes orientaciones de los módulos o zonas con sombreado parcial, ya que cada grupo de paneles conectado a un MPPT puede trabajar de manera independiente para buscar su propio punto de máxima potencia.

20 A de entrada por MPPT para módulos de alta potencia

Cada uno de los tres MPPT admite una corriente máxima de entrada de 20 A y una corriente máxima de cortocircuito de 26 A. Estas características permiten trabajar con módulos fotovoltaicos de alta corriente y ofrecen mayor flexibilidad a la hora de seleccionar los paneles.

El inversor admite una tensión máxima de entrada de 600 V, mientras que el rango operativo de los MPPT se sitúa entre 40 y 560 V. La tensión de arranque es de solo 50 V y la tensión nominal de entrada es de 360 V.

Sobredimensionamiento fotovoltaico de hasta el 200%

GoodWe indica para la serie MS G4 la posibilidad de realizar un sobredimensionamiento fotovoltaico de hasta el 200%. Esto permite instalar una potencia de módulos superior a la potencia nominal de salida del inversor cuando el diseño y las condiciones eléctricas del campo fotovoltaico lo permiten.

Combinado con la baja tensión de arranque y los tres MPPT independientes, este margen de diseño está pensado para maximizar el aprovechamiento de la generación fotovoltaica a lo largo del día, incluyendo periodos con menor irradiación.

Eficiencia máxima del 97,9%

El GW10K-MS-G40 alcanza una eficiencia máxima del 97,9% y una eficiencia europea del 97,3%. Su potencia activa máxima de salida es de 10.000 W y la potencia aparente máxima alcanza igualmente los 10.000 VA.

La corriente máxima de salida es de 45,5 A. El factor de potencia es aproximadamente 1 y puede ajustarse desde 0,8 capacitivo hasta 0,8 inductivo, mientras que la distorsión armónica total máxima permanece por debajo del 3%.

Protecciones integradas en CA y CC

GoodWe equipa la serie MS G4 con diferentes sistemas destinados a proteger tanto el inversor como la instalación fotovoltaica. El GW10K-MS-G40 incorpora protección contra inversión de polaridad fotovoltaica, supervisión de la resistencia de aislamiento, monitorización de corriente residual, protección anti-isla y protecciones frente a sobrecorriente, cortocircuito y sobretensión en corriente alterna.

También incorpora interruptor de corriente continua y protección contra sobretensiones SPD Tipo II tanto en el lado de corriente continua como en el de corriente alterna.

• Monitorización de corriente de strings: integrada.
• Detección de resistencia de aislamiento FV: integrada.
• Monitorización de corriente residual: integrada.
• Protección contra polaridad inversa FV: integrada.
• Protección anti-isla: integrada.
• Protección contra sobrecorriente CA: integrada.
• Protección contra cortocircuito CA: integrada.
• Protección contra sobretensión CA: integrada.
• Interruptor CC: integrado.
• Protección contra sobretensiones CC: SPD Tipo II.
• Protección contra sobretensiones CA: SPD Tipo II.
• Apagado remoto: integrado.

AFCI 3.0 opcional para protección frente a arco eléctrico

La serie MS G4 puede incorporar opcionalmente AFCI 3.0 con detección de arco eléctrico asistida por inteligencia artificial. Esta función está diseñada para identificar situaciones de arco en corriente continua e interrumpir el funcionamiento cuando se detectan condiciones de riesgo.

GoodWe también contempla Rapid Shutdown 2.0 con transmisor integrado dentro de las soluciones de seguridad disponibles para esta generación de inversores.

Conectividad y monitorización

El GoodWe GW10K-MS-G40 ofrece diferentes posibilidades de comunicación para facilitar la integración y supervisión de la instalación fotovoltaica. La ficha técnica contempla interfaces RS485, WiFi, LAN, Bluetooth y 4G, dependiendo de los accesorios y la configuración utilizados.

El protocolo de comunicación es Modbus RTU compatible con SunSpec. La interfaz local dispone de indicadores LED y admite pantalla LCD opcional, además de conectividad WLAN y control mediante aplicación.

Posibilidad de conexión en paralelo con DNS G4

La serie MS G4 está preparada para trabajar en instalaciones paralelas mixtas con inversores GoodWe DNS G4 utilizando el dispositivo de comunicación EzLink3000. Según GoodWe, esta arquitectura permite conectar sistemas de hasta 10 inversores sin necesidad de utilizar un datalogger externo.

Esta posibilidad facilita tanto la ampliación posterior de una instalación fotovoltaica como la creación de sistemas modulares cuando se necesita disponer de una potencia total superior.

Funcionamiento silencioso por convección natural

El GW10K-MS-G40 utiliza refrigeración mediante convección natural, evitando la necesidad de ventiladores para su refrigeración habitual. GoodWe declara una emisión sonora inferior a 30 dB, una característica especialmente interesante para instalaciones residenciales donde el inversor puede ubicarse cerca de zonas habitadas.

El consumo nocturno propio es inferior a 1 W y el equipo está diseñado para trabajar en un rango de temperatura ambiente comprendido entre -25 y +60 °C.

Protección IP66 para una instalación versátil

El inversor dispone de grado de protección IP66, proporcionando una elevada protección de la envolvente frente a la entrada de polvo y agua. Esto amplía las posibilidades de ubicación del equipo, siempre respetando las condiciones, distancias y recomendaciones de montaje establecidas por GoodWe.

Puede trabajar con una humedad relativa del 0 al 100% y a una altitud de hasta 4000 metros sobre el nivel del mar dentro de las condiciones especificadas por el fabricante.

Diseño compacto de 16 kg

El GoodWe GW10K-MS-G40 presenta unas dimensiones de 493 x 365 x 187 mm y un peso de 16 kg. Su formato compacto facilita la manipulación y el montaje, especialmente teniendo en cuenta su potencia nominal de 10 kW y la incorporación de tres seguidores MPPT.

Las entradas fotovoltaicas utilizan conectores MC4 para conductores de 4 a 6 mm², mientras que la salida de corriente alterna emplea un conector plug and play compatible con conductores de hasta 16 mm².

Características técnicas del GoodWe GW10K-MS-G40

• Marca: GoodWe.
• Referencia: GW10K-MS-G40.
• Serie: MS G4.
• Tipo: inversor solar de string.
• Red: monofásica.
• Potencia nominal de salida: 10.000 W.
• Potencia aparente nominal: 10.000 VA.
• Potencia activa máxima CA: 10.000 W.
• Potencia aparente máxima CA: 10.000 VA.
• Tensión nominal de salida: 220 / 230 / 240 V, L / N / PE.
• Frecuencia nominal: 50 / 60 Hz.
• Corriente máxima de salida: 45,5 A.
• Factor de potencia: aproximadamente 1, ajustable de 0,8 capacitivo a 0,8 inductivo.
• Distorsión armónica total máxima: <3%.
• Número de MPPT: 3.
• Número de strings por MPPT: 1.
• Tensión máxima de entrada FV: 600 V.
• Rango de funcionamiento MPPT: 40-560 V.
• Tensión de arranque: 50 V.
• Tensión nominal de entrada: 360 V.
• Corriente máxima por MPPT: 20 A.
• Corriente máxima de cortocircuito por MPPT: 26 A.
• Sobredimensionamiento FV: hasta el 200% según GoodWe.
• Eficiencia máxima: 97,9%.
• Eficiencia europea: 97,3%.
• Refrigeración: convección natural.
• Emisión sonora: <30 dB.
• Consumo nocturno: <1 W.
• Grado de protección: IP66.
• Rango de temperatura de funcionamiento: -25 a +60 °C.
• Humedad relativa: 0-100%.
• Altitud máxima de funcionamiento: 4000 m.
• Topología: sin aislamiento.
• Comunicación: RS485, WiFi, LAN, Bluetooth y 4G.
• Protocolo: Modbus RTU compatible con SunSpec.
• Interfaz: LED, LCD opcional y WLAN + aplicación.
• Protección SPD CC: Tipo II.
• Protección SPD CA: Tipo II.
• AFCI: opcional.
• Dimensiones: 493 x 365 x 187 mm.
• Peso: 16 kg.
• Conectores CC: MC4 para conductores de 4-6 mm².
• Conexión CA: conector plug and play para hasta 16 mm².

Especialmente indicado para cubiertas fotovoltaicas complejas

Los tres MPPT independientes convierten al GoodWe GW10K-MS-G40 en una solución especialmente interesante para instalaciones donde los módulos deben repartirse entre distintas orientaciones o inclinaciones. Frente a una arquitectura con menos seguidores MPPT, permite disponer de mayor independencia entre las diferentes cadenas fotovoltaicas.

La combinación de 10 kW de potencia monofásica, entradas de 20 A por MPPT, sobredimensionamiento fotovoltaico de hasta el 200%, eficiencia máxima del 97,9%, protección IP66 y funcionamiento inferior a 30 dB proporciona una solución completa para instalaciones solares residenciales que requieren potencia, flexibilidad de diseño y amplias posibilidades de comunicación.

Importante: el dimensionamiento de los strings, la potencia fotovoltaica conectada, las tensiones y corrientes de los módulos y las protecciones externas deben calcularse de acuerdo con las especificaciones de GoodWe y la normativa aplicable a cada instalación.
