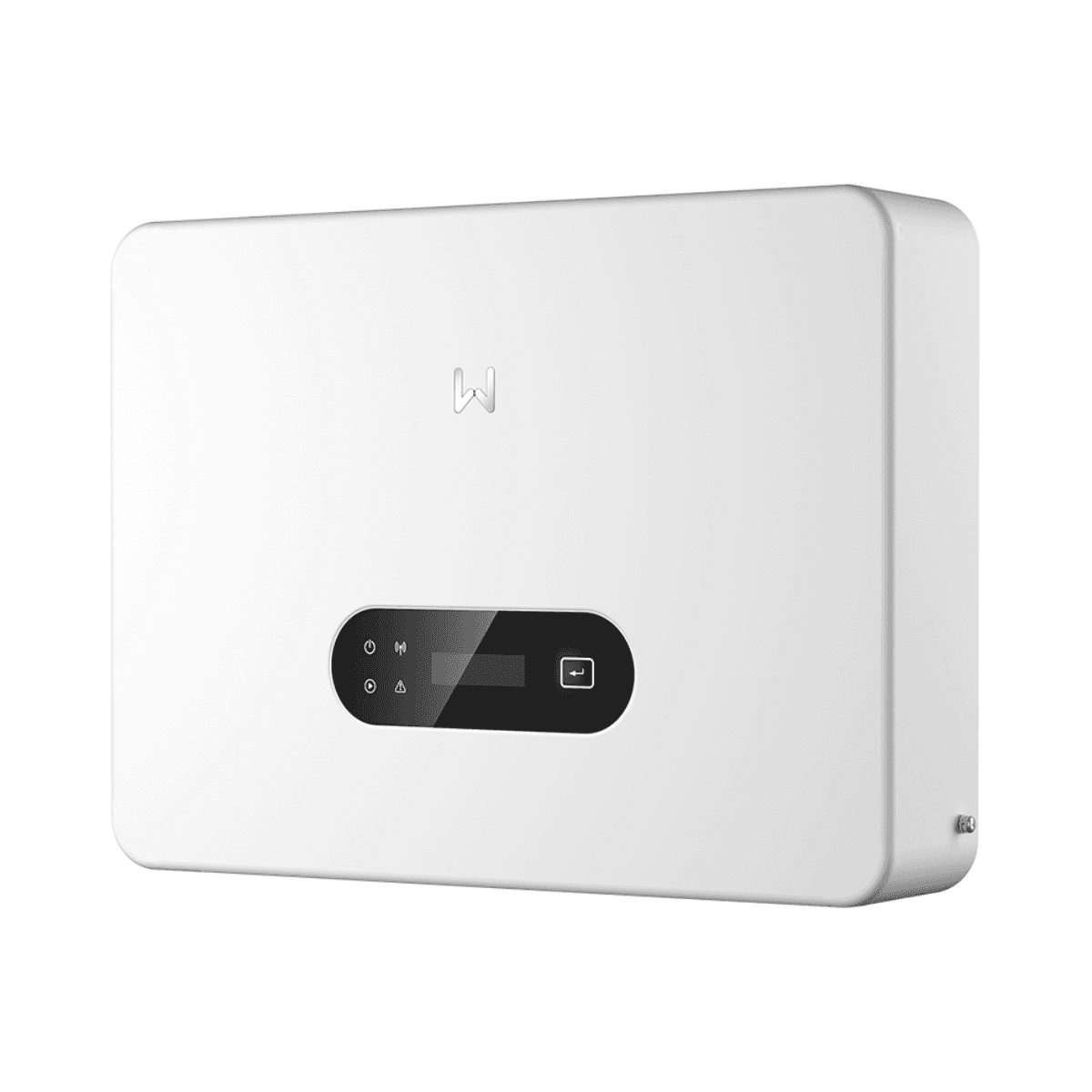

Inversor solar monofásico de 8,5 kW 3 MMPT GoodWe GW8.5K-MS-G40

El inversor solar monofásico GoodWe GW8.5K-MS-G40 es un inversor de string de 8,5 kW perteneciente a la cuarta generación de la serie MS G4. Está diseñado especialmente para instalaciones fotovoltaicas residenciales que requieren una elevada potencia y flexibilidad en la configuración de los paneles, incorporando 3 seguidores MPPT independientes con una entrada fotovoltaica por cada MPPT.

Gracias a sus 20 A de corriente máxima por MPPT, su compatibilidad con un sobredimensionamiento fotovoltaico de hasta el 200% y una eficiencia máxima del 97,9%, el GW8.5K-MS-G40 está preparado para trabajar con módulos fotovoltaicos modernos de alta potencia. Su diseño se completa con protección IP66, refrigeración por convección natural y un funcionamiento acústico inferior a 30 dB.

Inversor monofásico de 8,5 kW con 3 MPPT

El GoodWe GW8.5K-MS-G40 proporciona una potencia nominal y máxima de salida de 8.500 W, con una potencia aparente máxima de 8.500 VA. Está diseñado para redes eléctricas monofásicas de 220, 230 o 240 V y funciona a una frecuencia nominal de 50 o 60 Hz.

Uno de sus principales puntos fuertes es la incorporación de 3 seguidores MPPT independientes. Cada MPPT admite una cadena fotovoltaica, lo que permite dividir el campo solar en hasta tres grupos con condiciones de funcionamiento diferentes.

Esta arquitectura resulta especialmente interesante en cubiertas con varias orientaciones, diferentes inclinaciones o zonas con condiciones de irradiación distintas, ya que cada string dispone de su propio seguimiento del punto de máxima potencia.

20 A de corriente máxima por MPPT

Cada uno de los tres MPPT admite una corriente máxima de entrada de 20 A y una corriente máxima de cortocircuito de 26 A. Estas prestaciones mejoran la compatibilidad con módulos fotovoltaicos actuales de elevada potencia y corriente.

La tensión máxima de entrada fotovoltaica es de 600 V, mientras que el rango operativo MPPT se sitúa entre 40 y 560 V. La tensión de arranque es de solo 50 V y la tensión nominal de entrada alcanza los 360 V.

Sobredimensionamiento fotovoltaico de hasta el 200%

GoodWe especifica para la serie MS G4 un sobredimensionamiento fotovoltaico de hasta el 200%. Esta característica permite conectar una potencia de módulos superior a la potencia nominal de salida del inversor, siempre que se respeten las tensiones, corrientes y demás límites eléctricos establecidos por el fabricante.

El sobredimensionamiento del campo fotovoltaico puede ayudar a aumentar las horas durante las que el inversor trabaja cerca de su potencia óptima, especialmente durante periodos de baja irradiación, primeras horas de la mañana o últimas horas de la tarde.

Eficiencia máxima del 97,9%

El GW8.5K-MS-G40 alcanza una eficiencia máxima del 97,9% y una eficiencia europea del 97,3%, permitiendo transformar con elevadas prestaciones la energía en corriente continua procedente de los paneles en corriente alterna utilizable por la instalación.

La corriente máxima de salida es de 38,7 A. El factor de potencia es aproximadamente 1 y puede ajustarse entre 0,8 capacitivo y 0,8 inductivo. La distorsión armónica total máxima indicada por GoodWe es inferior al 3%.

Protecciones integradas para la instalación fotovoltaica

GoodWe equipa el GW8.5K-MS-G40 con diferentes funciones de protección y supervisión tanto en el lado de corriente continua como en el de corriente alterna.

• Monitorización de corriente por string fotovoltaico: integrada.
• Detección de resistencia de aislamiento fotovoltaico: integrada.
• Monitorización de corriente residual: integrada.
• Protección contra inversión de polaridad CC: integrada.
• Protección anti-isla: integrada.
• Protección contra sobrecorriente CA: integrada.
• Protección contra cortocircuito CA: integrada.
• Protección contra sobretensión CA: integrada.
• Interruptor CC: integrado.
• Protección contra sobretensiones CC: SPD Tipo II.
• Protección contra sobretensiones CA: SPD Tipo II.
• Apagado remoto: integrado.
• AFCI: disponible opcionalmente.

AFCI 3.0 opcional con detección de arco

La serie MS G4 puede incorporar opcionalmente AFCI 3.0, una función de detección e interrupción de arcos eléctricos en corriente continua. GoodWe utiliza tecnología asistida por inteligencia artificial para identificar situaciones compatibles con un arco y actuar sobre el sistema.

Esta característica supone una opción adicional de seguridad para instalaciones en las que se requiere protección frente a determinados fallos de arco en el campo fotovoltaico.

WiFi, LAN, Bluetooth, RS485 y 4G

El GoodWe GW8.5K-MS-G40 ofrece diferentes posibilidades de comunicación para la monitorización e integración de la instalación. La ficha técnica contempla interfaces RS485, WiFi, LAN, Bluetooth y 4G, dependiendo de la configuración y los accesorios utilizados.

El protocolo de comunicación es Modbus RTU compatible con SunSpec. La interfaz del equipo utiliza indicadores LED y admite pantalla LCD opcional, además de gestión mediante WLAN y aplicación compatible.

Preparado para instalaciones en paralelo

La serie MS G4 puede utilizarse en instalaciones paralelas mixtas junto con inversores GoodWe DNS G4 mediante el módulo de comunicación inteligente EzLink3000.

Esta posibilidad facilita la ampliación modular de instalaciones fotovoltaicas cuando se requiere incrementar la potencia instalada manteniendo una arquitectura de inversores GoodWe compatible.

Funcionamiento silencioso sin ventiladores

El GW8.5K-MS-G40 utiliza refrigeración mediante convección natural. Al no depender de ventiladores para su refrigeración habitual, GoodWe declara una emisión acústica inferior a 30 dB.

Esta característica resulta especialmente adecuada para instalaciones residenciales donde el inversor puede situarse próximo a espacios habitados. El consumo nocturno del equipo es inferior a 1 W.

Protección IP66

La envolvente presenta un grado de protección IP66, proporcionando una elevada resistencia frente a la entrada de polvo y agua. Esto aumenta la flexibilidad a la hora de seleccionar la ubicación del inversor, siempre siguiendo las instrucciones de montaje y las distancias indicadas por GoodWe.

El rango de temperatura de funcionamiento se sitúa entre -25 y +60 °C y admite una humedad relativa del 0 al 100%. La altitud máxima de funcionamiento indicada por el fabricante es de 4.000 metros.

Diseño compacto y ligero

Con unas dimensiones de 493 x 365 x 187 mm y un peso de 16 kg, el GoodWe GW8.5K-MS-G40 ofrece un formato compacto teniendo en cuenta su potencia de 8,5 kW y sus tres seguidores MPPT.

Las entradas de corriente continua utilizan conectores MC4 compatibles con secciones de cable de 4 a 6 mm². La conexión de corriente alterna utiliza un sistema Plug & Play que admite una sección máxima de conductor de 16 mm².

Características técnicas del GoodWe GW8.5K-MS-G40

• Marca: GoodWe.
• Referencia: GW8.5K-MS-G40.
• Serie: MS G4.
• Tipo: inversor fotovoltaico de string.
• Red: monofásica.
• Potencia nominal de salida: 8.500 W.
• Potencia activa máxima: 8.500 W.
• Potencia aparente nominal: 8.500 VA.
• Potencia aparente máxima: 8.500 VA.
• Tensión nominal de salida: 220 / 230 / 240 V, L/N/PE.
• Rango de tensión de salida: 160-270 V, según normativa local.
• Frecuencia nominal: 50/60 Hz.
• Corriente máxima de salida: 38,7 A.
• Factor de potencia: aproximadamente 1, ajustable entre 0,8 capacitivo y 0,8 inductivo.
• Distorsión armónica total: <3%.
• Número de MPPT: 3.
• Número de strings por MPPT: 1.
• Tensión máxima de entrada FV: 600 V.
• Rango de funcionamiento MPPT: 40-560 V.
• Tensión de arranque: 50 V.
• Tensión nominal de entrada: 360 V.
• Corriente máxima de entrada por MPPT: 20 A.
• Corriente máxima de cortocircuito por MPPT: 26 A.
• Sobredimensionamiento fotovoltaico: hasta el 200% según GoodWe.
• Eficiencia máxima: 97,9%.
• Eficiencia europea: 97,3%.
• Refrigeración: convección natural.
• Emisión acústica: <30 dB.
• Consumo nocturno: <1 W.
• Grado de protección: IP66.
• Temperatura de funcionamiento: -25 a +60 °C.
• Humedad relativa: 0-100%.
• Altitud máxima: 4.000 m.
• Topología: sin aislamiento.
• Comunicación: RS485, WiFi, LAN, Bluetooth y 4G.
• Protocolo: Modbus RTU compatible con SunSpec.
• Interfaz: LED, LCD opcional y WLAN + aplicación.
• Protección contra sobretensiones CC: SPD Tipo II.
• Protección contra sobretensiones CA: SPD Tipo II.
• AFCI: opcional.
• Interruptor CC: integrado.
• Dimensiones: 493 x 365 x 187 mm.
• Peso: 16 kg.
• Conectores CC: MC4 para cables de 4-6 mm².
• Conector CA: Plug & Play para conductor de hasta 16 mm².

Especialmente indicado para cubiertas con varias orientaciones

La incorporación de tres MPPT independientes hace que el GoodWe GW8.5K-MS-G40 resulte especialmente adecuado para instalaciones donde los paneles fotovoltaicos deben distribuirse entre diferentes faldones, orientaciones o inclinaciones. Cada string puede disponer de un seguimiento independiente para optimizar su punto de funcionamiento.

Sus 8,5 kW de potencia monofásica, 20 A por MPPT, sobredimensionamiento fotovoltaico de hasta el 200%, eficiencia máxima del 97,9%, protección IP66 y amplias opciones de comunicación convierten al GW8.5K-MS-G40 en una solución completa para instalaciones solares residenciales de elevada potencia.

Importante: el dimensionamiento de los strings y la potencia fotovoltaica conectada deben respetar siempre las tensiones, corrientes y demás límites establecidos por GoodWe, así como la normativa aplicable a la instalación.
