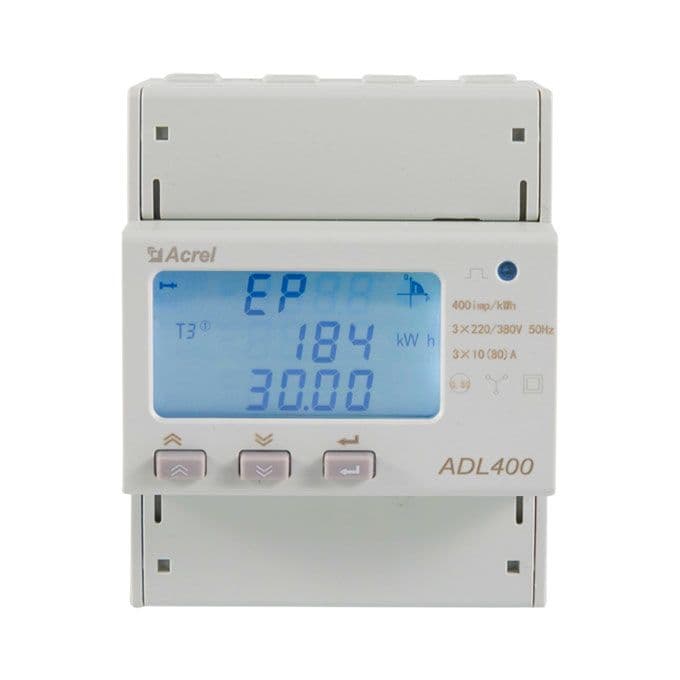

Medidor de energía inteligente trifásico (Smart Meter) EcoFlow EFA-ADL400-CT

El EcoFlow EFA-ADL400-CT, referencia 5008604013, es un medidor de energía inteligente trifásico diseñado para monitorizar los flujos eléctricos en instalaciones energéticas EcoFlow compatibles. Con una corriente nominal de hasta 80 A, medición directa con transformador de corriente integrado, comunicación RS485 y montaje sobre carril DIN, permite registrar de forma precisa parámetros como tensión, corriente, potencia activa y reactiva, factor de potencia, frecuencia y energía importada o exportada.

Este Smart Meter está especialmente concebido para integrarse con sistemas EcoFlow PowerOcean y otras soluciones compatibles del ecosistema EcoFlow. Su función es proporcionar al sistema información sobre el intercambio de energía entre la red eléctrica, la instalación fotovoltaica y las cargas, permitiendo supervisar y gestionar de forma más precisa el consumo y la producción energética.

Medidor inteligente trifásico de hasta 80 A

El EFA-ADL400-CT está diseñado para instalaciones trifásicas y admite una corriente nominal de hasta 80 A. A diferencia de las versiones que utilizan transformadores de corriente externos, este modelo realiza la medición mediante CT integrado y está indicado para instalaciones donde es posible realizar una conexión directa del medidor.

EcoFlow especifica una tensión nominal de 3 x 230/400 V CA y un rango de frecuencia de 45 a 65 Hz, características adecuadas para redes eléctricas trifásicas habituales en instalaciones residenciales y profesionales.

Medición bidireccional de la energía

El medidor permite registrar la energía en ambos sentidos, por lo que puede diferenciar la electricidad importada de la red y la energía exportada hacia ella. Esta información es fundamental en instalaciones fotovoltaicas de autoconsumo, ya que permite conocer en cada momento si el inmueble está consumiendo energía de la red o vertiendo excedentes.

Además de la energía activa importada y exportada, el equipo permite visualizar otros valores relacionados con el comportamiento eléctrico de las tres fases, ofreciendo información detallada para la supervisión del sistema.

Amplia monitorización de parámetros eléctricos

El EcoFlow EFA-ADL400-CT puede registrar y mostrar diferentes magnitudes eléctricas necesarias para conocer el funcionamiento de una instalación trifásica.

• Tensión: medición de las tres fases y tensiones entre fases.
• Corriente: medición independiente de las tres fases.
• Potencia activa: por fase y total.
• Potencia reactiva: por fase y total.
• Potencia aparente: por fase y total.
• Factor de potencia: por fase y total.
• Frecuencia: monitorización de la frecuencia de red.
• Energía activa: registro total, importado y exportado.
• Energía reactiva: registro total, importado y exportado.
• Distorsión armónica: visualización de valores relacionados con tensión y corriente.
• Ángulo de fase: disponible desde la pantalla del equipo.

Integración con EcoFlow PowerOcean

El medidor ADL400 ha sido diseñado específicamente para trabajar con el ecosistema EcoFlow PowerOcean. Una vez conectado al sistema, proporciona los datos de medición necesarios para conocer el flujo de energía entre la red, las cargas y los equipos de generación o almacenamiento compatibles.

EcoFlow contempla el EFA-ADL400-CT entre los medidores trifásicos compatibles con soluciones como PowerOcean trifásico, PowerOcean Plus, PowerOcean DC Fit y otros equipos compatibles indicados en sus guías de selección. La compatibilidad concreta debe comprobarse según el producto, la región y la versión instalada.

Comunicación RS485

La comunicación con los equipos EcoFlow compatibles se realiza mediante una interfaz RS485. El medidor dispone de terminales RS485A y RS485B y utiliza comunicación Modbus RTU para transmitir los valores registrados al sistema.

La velocidad de comunicación puede configurarse entre 1200 y 19200 bps. En instalaciones PowerOcean, el medidor se conecta al puerto METER correspondiente siguiendo el esquema eléctrico especificado por EcoFlow.

Pantalla LCD para consulta local

El Smart Meter incorpora una pantalla LCD desde la que es posible consultar directamente numerosos parámetros eléctricos. La interfaz permite visualizar tensiones, corrientes, frecuencia, potencias, factor de potencia, energía importada y exportada y otros valores del sistema.

Esta pantalla facilita tanto la puesta en marcha como las tareas de comprobación y mantenimiento, permitiendo consultar los principales datos sin necesidad de disponer de un equipo de medición externo.

Precisión para la gestión energética

EcoFlow especifica una precisión de potencia activa del 0,5% del rango máximo y una precisión de potencia reactiva también del 0,5% del rango máximo. El contador dispone además de una salida de impulsos de 400 imp/kWh.

La capacidad máxima de lectura energética alcanza 9.999.999 MWh, permitiendo mantener un registro acumulativo prolongado de la energía medida.

Montaje compacto en carril DIN

El EFA-ADL400-CT está diseñado para instalarse dentro de cuadros eléctricos mediante carril DIN estándar de 35 mm. Sus dimensiones son de 72 x 65 x 90 mm, proporcionando un formato compacto para su integración junto con el resto de elementos de protección y control de la instalación.

EcoFlow especifica este modelo para instalación interior. El equipo cuenta con grado de protección IP51 y categoría de instalación CAT III.

Preparado para condiciones de funcionamiento exigentes

El medidor puede trabajar dentro de un rango de temperatura ambiente de -40 a 70 °C y con una humedad relativa máxima del 95% sin condensación. Estas características permiten su utilización en cuadros eléctricos ubicados en distintos entornos interiores, siempre respetando las condiciones de instalación establecidas por EcoFlow.

Características técnicas del EcoFlow EFA-ADL400-CT

• Marca: EcoFlow.
• Referencia: 5008604013.
• Modelo: EFA-ADL400-CT / ADL400.
• Tipo: medidor de energía inteligente / Smart Meter.
• Sistema eléctrico: trifásico de cuatro conductores.
• Corriente nominal máxima: 80 A.
• Tipo de medición de corriente: CT integrado / conexión directa.
• Tensión nominal: 3 x 230/400 V CA.
• Rango de tensión: 3 x 57,7/100 a 3 x 276/480 V.
• Frecuencia: 45-65 Hz.
• Corriente de entrada indicada: 0,1-10 (80) A.
• Precisión de potencia activa: 0,5% del rango máximo.
• Precisión de potencia reactiva: 0,5% del rango máximo.
• Lectura máxima de energía: 9.999.999 MWh.
• Medición bidireccional: sí.
• Energía importada: sí.
• Energía exportada: sí.
• Medición de potencia activa: sí.
• Medición de potencia reactiva: sí.
• Medición de potencia aparente: sí.
• Medición del factor de potencia: sí.
• Medición de frecuencia: sí.
• Comunicación: RS485.
• Protocolo: Modbus RTU.
• Velocidad de comunicación: 1200-19200 bps.
• Salida de impulsos: 400 imp/kWh.
• Pantalla: LCD.
• Montaje: carril DIN de 35 mm.
• Dimensiones: 72 x 65 x 90 mm.
• Grado de protección: IP51.
• Categoría de instalación: CAT III.
• Temperatura de funcionamiento: -40 a 70 °C.
• Humedad relativa máxima: 95% sin condensación.
• Ubicación: instalación interior.

Control de los flujos energéticos en instalaciones fotovoltaicas

Integrado en una instalación EcoFlow compatible, el EFA-ADL400-CT permite conocer en tiempo real cómo circula la energía entre la red eléctrica, las cargas del inmueble y el sistema fotovoltaico. Estos datos son necesarios para que las soluciones de gestión energética puedan identificar consumos, producción y excedentes y actuar según la configuración del sistema.

Su capacidad para medir hasta 80 A en redes trifásicas, la comunicación RS485, la medición bidireccional y su formato para carril DIN hacen del EcoFlow EFA-ADL400-CT una solución específica para incorporar monitorización energética al ecosistema EcoFlow sin necesidad de transformadores de corriente externos.

Importante: el medidor debe instalarse en interior por personal cualificado y siguiendo el esquema eléctrico y las instrucciones de seguridad de EcoFlow. La compatibilidad con cada sistema PowerOcean u otro producto EcoFlow debe comprobarse según la versión y configuración de la instalación.
