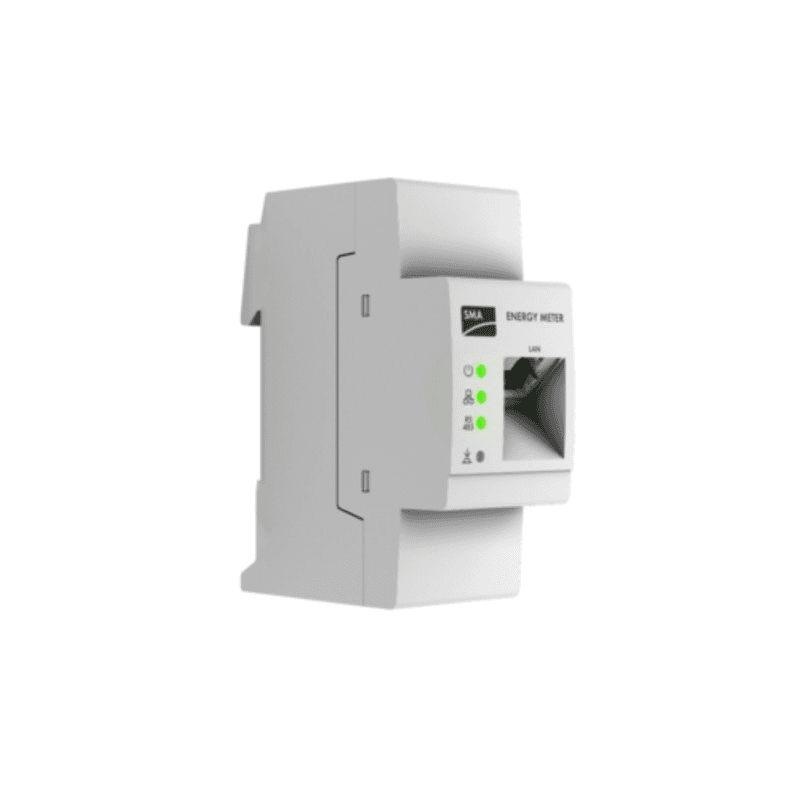

Medidor de energía (Smart Meter) SMA EM-1CT63A-21

El SMA Energy Meter CT EM-1CT63A-21 es un medidor de energía inteligente diseñado para registrar con rapidez y precisión los flujos eléctricos de instalaciones fotovoltaicas y sistemas de gestión energética SMA. Esta versión incorpora un transformador de corriente de 63 A y permite transmitir los valores medidos a través de Ethernet dentro de la red local, facilitando la monitorización del consumo de red, la energía inyectada y la generación fotovoltaica.

Gracias a su medición bidireccional, el SMA EM-1CT63A-21 puede determinar tanto la energía importada de la red como la energía vertida a ella. Esta información puede utilizarse dentro del ecosistema SMA para optimizar la gestión energética, aumentar el aprovechamiento de la energía fotovoltaica y realizar funciones de regulación compatibles con los equipos instalados.

Medición mediante transformador de corriente de 63 A

El SMA EM-1CT63A-21 realiza la medición mediante un transformador de corriente, incluido de serie con el equipo. Esta versión dispone de una conexión CT y está orientada a aplicaciones monofásicas con una corriente límite de hasta 63 A.

A diferencia de otros medidores con conexión directa, el SMA Energy Meter CT registra la corriente mediante el transformador correspondiente. Esta configuración facilita su integración en cuadros eléctricos y permite realizar la medición sin hacer circular directamente toda la corriente de la instalación a través del propio medidor.

Medición bidireccional para instalaciones fotovoltaicas

El SMA Energy Meter CT permite registrar los flujos de energía en ambas direcciones. De este modo, puede emplearse para conocer la potencia consumida desde la red eléctrica y la potencia fotovoltaica inyectada a la red.

También puede utilizarse como contador de generación fotovoltaica y contribuir a integrar la producción de inversores de otros fabricantes dentro de determinados sistemas de gestión de energía SMA compatibles.

Comunicación mediante Ethernet

El medidor incorpora una interfaz Ethernet para transmitir los valores registrados a través de la red local. No dispone de conexión WiFi, por lo que su integración con los demás componentes del sistema se realiza mediante cable de red.

La comunicación rápida de los valores eléctricos permite que los sistemas SMA compatibles dispongan de información actualizada para monitorización y gestión energética. El fabricante contempla ciclos de medición de 1000 ms y 200 ms.

Compatible con sistemas de gestión energética SMA

El SMA EM-1CT63A-21 está diseñado para integrarse en instalaciones con sistemas de gestión SMA. Puede utilizarse junto con Sunny Home Manager 2.0 y con soluciones System Manager compatibles, proporcionando los valores necesarios para supervisar y gestionar los flujos energéticos de la instalación.

SMA también contempla este medidor entre los componentes compatibles para determinadas configuraciones de inyección cero. En estos sistemas, la información proporcionada por el medidor permite al sistema de regulación conocer en tiempo real el intercambio energético en el punto de conexión a la red.

Instalación compacta en carril DIN

El equipo está diseñado para instalarse sobre carril DIN dentro de un cuadro eléctrico o armario de contadores. Sus dimensiones son de solo 35 x 88 x 65 mm y ocupa dos módulos de carril DIN, facilitando su integración incluso en cuadros con espacio disponible limitado.

El modelo EM-1CT63A-21 tiene un peso aproximado de 0,2 kg y está preparado para trabajar a temperaturas ambiente comprendidas entre -25 y +55 °C.

Precisión y consumo reducido

El SMA Energy Meter CT ofrece una precisión de medición de hasta ≤ 2 % y admite una corriente máxima de 63 A mediante el transformador suministrado. Su consumo propio máximo es de ≤ 2 W, ayudando a mantener reducido el consumo auxiliar del sistema de monitorización.

La tensión nominal de funcionamiento se sitúa entre 85 y 250 V CA y admite frecuencias de red de 50 o 60 Hz con una tolerancia del ±5 %.

Características técnicas del SMA EM-1CT63A-21

• Marca: SMA Solar.
• Referencia: EM-1CT63A-21.
• Gama: SMA Energy Meter CT.
• Tipo: medidor de energía inteligente / Smart Meter.
• Aplicación: medición y gestión energética en instalaciones fotovoltaicas.
• Número de transformadores de corriente incluidos: 1.
• Corriente límite: máximo 63 A.
• Tipo de medición: mediante transformador de corriente.
• Medición bidireccional: sí.
• Tensión nominal: 85-250 V CA.
• Frecuencia: 50/60 Hz (±5 %).
• Consumo propio máximo: ≤ 2 W.
• Precisión de medición: ≤ 2 %.
• Ciclos de medición: 1000 ms / 200 ms.
• Interfaz de comunicación: Ethernet.
• WiFi: no.
• Montaje: carril DIN en cuadro eléctrico o armario de contadores.
• Espacio necesario en carril DIN: 2 módulos.
• Dimensiones: 35 x 88 x 65 mm.
• Peso: aproximadamente 0,2 kg.
• Temperatura ambiente de funcionamiento: -25 a +55 °C.
• Temperatura de transporte y almacenamiento: -25 a +70 °C.
• Altitud máxima de funcionamiento: 2000 m sobre el nivel del mar.
• Grado de protección: IP20.
• Clase de protección: II.
• Categoría de sobretensión: CAT III.
• Garantía del fabricante: 2 años.

Contenido del suministro

Según la documentación de SMA, el suministro del EM-1CT63A-21 incluye el propio SMA Energy Meter CT, un transformador de corriente de 63 A, el conector para la entrada de tensión, el conector para el transformador de corriente y la documentación de instalación.

Medición para optimizar el autoconsumo fotovoltaico

La información proporcionada por el SMA EM-1CT63A-21 permite conocer cómo circula la energía entre la instalación fotovoltaica, los consumos y la red eléctrica. Integrado en un sistema SMA compatible, estos datos pueden utilizarse para optimizar el autoconsumo, supervisar la energía adquirida o inyectada y coordinar estrategias de gestión energética.

Su formato compacto para carril DIN, la comunicación Ethernet, la medición bidireccional y el transformador de corriente de 63 A incluido hacen del SMA Energy Meter CT EM-1CT63A-21 una solución específica para instalaciones monofásicas que necesitan incorporar medición energética al ecosistema SMA.

Importante: la instalación y puesta en marcha del medidor deben ser realizadas por personal cualificado y siguiendo las instrucciones y requisitos de seguridad establecidos por SMA.
