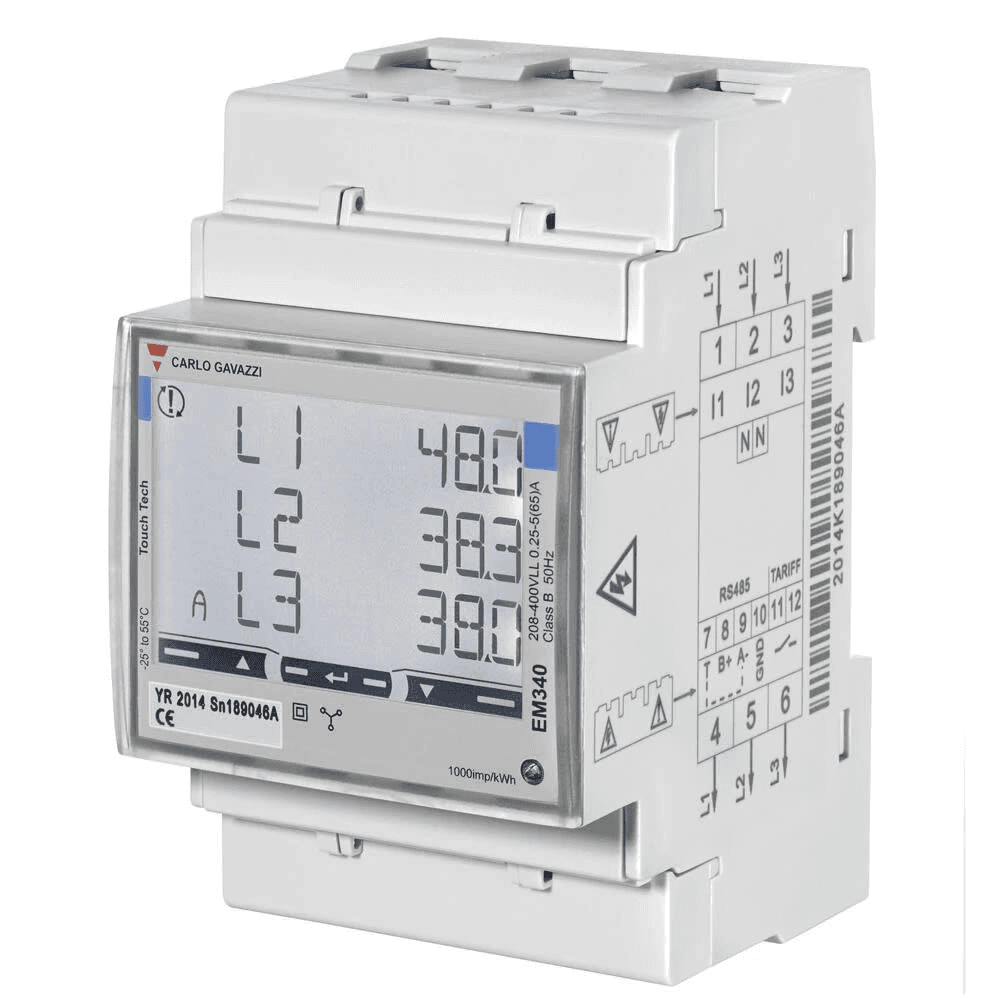

Medidor de energía trifásico hasta 65 A Wallbox

El medidor de energía trifásico Wallbox 000002174 es un contador para instalaciones eléctricas trifásicas diseñado para medir directamente intensidades de hasta 65 A y proporcionar al sistema de recarga Wallbox la información necesaria para diferentes funciones de gestión energética. La referencia corresponde al modelo identificado por Wallbox como MTR-3P-65A / EM340-PRO380 y se instala sobre carril DIN ocupando 3 módulos.

Gracias a la comunicación RS485 con cargadores Wallbox compatibles, el medidor permite conocer en tiempo real el consumo de la instalación y utilizar esta información para funciones como Power Boost, gestión dinámica de potencia y soluciones de carga con energía solar compatibles. Su medición directa evita la utilización de transformadores de corriente o pinzas externas en instalaciones que no superen los 65 A admitidos por el equipo.

Medidor trifásico de hasta 65 A

La referencia Wallbox 000002174 está específicamente diseñada para instalaciones trifásicas y admite una intensidad máxima continua de 65 A.

La medición se realiza directamente a través del propio contador, por lo que los conductores de las fases atraviesan eléctricamente el equipo sin necesidad de utilizar pinzas amperimétricas externas.

• Tipo de instalación: trifásica.
• Tipo de medición: directa.
• Intensidad base: 5 A.
• Intensidad máxima: 65 A.
• Corriente mínima especificada para la familia EM340: 0,25 A.

Modelo EM340 / PRO380

Wallbox identifica expresamente esta referencia como Power Meter EM340 / PRO380, Three Phases, 65 A.

El EM340 es un analizador de energía trifásico diseñado para medir tanto energía como diferentes variables eléctricas de la instalación y transmitirlas al sistema de control.

Su integración con cargadores Wallbox permite que la infraestructura de recarga adapte su comportamiento a la potencia disponible en el inmueble.

Compatible con Power Boost

Una de las principales aplicaciones del medidor es el uso de Power Boost en cargadores Wallbox compatibles.

Power Boost utiliza la medición del consumo general del inmueble para ajustar dinámicamente la potencia disponible para la carga del vehículo eléctrico.

Cuando la vivienda o instalación aumenta su consumo, el cargador puede reducir la potencia destinada al vehículo. Cuando otros consumos disminuyen, el sistema puede volver a incrementar la potencia de carga dentro de los límites configurados.

Esto permite aprovechar mejor la potencia eléctrica disponible y ayuda a evitar que la suma del consumo del edificio y del vehículo supere el límite configurado para la instalación.

Gestión dinámica de la carga

El medidor proporciona información eléctrica al ecosistema Wallbox para utilizar funciones de gestión energética dinámica en instalaciones compatibles.

En infraestructuras con varios cargadores, Wallbox contempla soluciones como Dynamic Power Sharing o sistemas equivalentes de gestión dinámica, capaces de distribuir la potencia disponible entre diferentes puntos de recarga.

La compatibilidad final depende del modelo de cargador, la configuración de la instalación y las funcionalidades de software habilitadas.

Compatible con soluciones de carga solar

El EM340 forma parte de los medidores utilizados por Wallbox para sus soluciones de gestión energética compatibles con producción fotovoltaica, históricamente denominadas Eco-Smart y actualmente integradas dentro de las funciones de Solar Charging del ecosistema Wallbox.

En una instalación compatible, el sistema puede utilizar la información proporcionada por el contador para determinar el flujo energético de la vivienda y gestionar la carga del vehículo en función de la energía disponible.

Las funciones concretas y los modos de carga disponibles dependen del cargador Wallbox y de la versión del sistema de gestión energética instalada.

Comunicación RS485

La comunicación entre el medidor y los cargadores Wallbox compatibles se realiza mediante RS485.

En el EM340, esta comunicación utiliza el protocolo Modbus RTU, permitiendo transmitir al sistema de gestión los valores eléctricos medidos por el contador.

Wallbox muestra en su documentación de instalación la conexión del EM340 mediante los terminales correspondientes a:

• A- / RS485.
• B+ / RS485.
• GND.
• Terminación de bus.

La instalación y configuración de la red RS485 debe realizarse siguiendo el esquema correspondiente al cargador Wallbox empleado.

Medición de energía activa y reactiva

La plataforma técnica EM340 permite medir diferentes magnitudes relacionadas con el consumo eléctrico.

Entre los parámetros disponibles se encuentran:

• Energía activa: kWh.
• Energía reactiva: kvarh.
• Potencia activa: kW.
• Potencia reactiva: kvar.
• Potencia aparente: kVA.
• Tensión entre fases: VLL.
• Tensión fase-neutro: VLN.
• Intensidad: A.
• Factor de potencia: PF.
• Frecuencia: Hz.

El equipo puede trabajar con información total del sistema y con diferentes variables correspondientes a cada fase.

Medición de energía importada y exportada

La familia EM340 permite diferenciar entre energía consumida de la red y energía exportada, una característica especialmente útil cuando la instalación incorpora generación fotovoltaica.

Esta capacidad permite proporcionar al sistema de gestión energética información sobre la dirección del flujo de potencia.

Conexión directa 5(65) A

El medidor utiliza una entrada de corriente especificada como 5(65) A, es decir, una corriente base de 5 A y una intensidad máxima continua de 65 A.

Al ser un contador de conexión directa, no necesita transformadores externos de corriente para trabajar dentro de este rango.

Para instalaciones trifásicas con intensidades superiores, Wallbox dispone de medidores de medida indirecta con pinzas para rangos mayores.

Tensión trifásica de 208 a 400 V entre fases

La plataforma EM340 está diseñada para redes con una tensión de medición de 208 a 400 V AC entre fases.

Puede utilizarse en sistemas trifásicos compatibles de 3 o 4 conductores según la configuración eléctrica y el esquema de conexión establecido por el fabricante.

Autoalimentado desde la red medida

El EM340 es un medidor autoalimentado a partir de la tensión eléctrica que está midiendo, por lo que no necesita una fuente auxiliar independiente para su funcionamiento normal.

El consumo propio especificado para la familia EM340 es de hasta aproximadamente 1 W / 10 VA.

Pantalla LCD retroiluminada

El medidor incorpora una pantalla LCD retroiluminada que permite consultar las principales magnitudes eléctricas directamente desde el cuadro.

El diseño EM340 utiliza tres filas de ocho dígitos y zonas táctiles para navegar por las diferentes páginas de información y parámetros.

Además del funcionamiento integrado con Wallbox, esta visualización resulta útil durante la puesta en marcha, comprobación y mantenimiento de la instalación.

Montaje sobre carril DIN

El Wallbox 000002174 está concebido para instalarse en cuadros eléctricos sobre carril DIN.

Ocupa 3 módulos DIN, por lo que debe reservarse el espacio correspondiente dentro de la envolvente eléctrica.

Las dimensiones de la plataforma EM340 son aproximadamente:

• Anchura: 54 mm.
• Altura: 90 mm.
• Profundidad: 63 mm.

El peso del medidor EM340 es de aproximadamente 240 g incluido el embalaje, según la ficha del fabricante del analizador.

Protección frontal IP51

La familia EM340 dispone de:

• Protección frontal: IP51.
• Protección de terminales: IP20.

El medidor está destinado a su montaje dentro de un cuadro o envolvente eléctrica apropiada, por lo que el grado de protección final de la instalación dependerá del armario utilizado.

Precisión para monitorización energética

El EM340 cumple especificaciones de precisión para medición eléctrica profesional.

• Energía activa: clase 1 según EN 62053-21.
• Energía activa: clase B según EN 50470-3 para las variantes correspondientes.
• Energía reactiva: clase 2 según EN 62053-23.
• Precisión de corriente y tensión: hasta ±0,5 % de lectura en las condiciones especificadas por el fabricante.

Importante: la referencia 000002174 no debe confundirse con el EM340 MID

Wallbox comercializa tanto medidores EM340 estándar como versiones EM340 MID. La referencia 000002174 aparece identificada por Wallbox como MTR-3P-65A / EM340-PRO380 trifásico de 65 A, mientras que la documentación actual de accesorios presenta la versión EM340 MID como una categoría diferenciada.

Por tanto, no debe atribuirse automáticamente a la referencia 000002174 la certificación MID destinada a medición fiscal o facturación sin comprobar expresamente que la unidad suministrada corresponda a una variante certificada.

Características técnicas del Wallbox 000002174

• Marca: Wallbox.
• Referencia: 000002174.
• Código de producto: MTR-3P-65A.
• Modelo asociado: EM340 / PRO380.
• Tipo: medidor de energía.
• Instalación eléctrica: trifásica.
• Tipo de medición: directa.
• Corriente nominal/base: 5 A.
• Corriente máxima: 65 A.
• Tensión de la familia EM340: 208-400 V AC entre fases.
• Montaje: carril DIN.
• Anchura: 3 módulos DIN.
• Dimensiones del EM340: aproximadamente 54 x 90 x 63 mm.
• Comunicación con Wallbox: RS485.
• Protocolo: Modbus RTU.
• Pantalla: LCD retroiluminada.
• Medición de energía activa: sí.
• Medición de energía reactiva: sí.
• Medición por fase: sí.
• Medición de energía importada/exportada: sí.
• Power Boost: compatible en sistemas Wallbox admitidos.
• Eco-Smart / Solar Charging: compatible según cargador y configuración.
• Dynamic Power Sharing: compatible según infraestructura Wallbox.
• Protección frontal: IP51.
• Protección de terminales: IP20.
• Autoalimentación: sí.

Medidor Wallbox para optimizar la recarga del vehículo eléctrico

El Wallbox 000002174 permite integrar la medición del consumo trifásico de la instalación con cargadores Wallbox compatibles, proporcionando la información necesaria para adaptar la recarga del vehículo a la energía realmente disponible.

Su medición directa hasta 65 A, formato compacto de 3 módulos DIN y comunicación RS485 lo convierten en una solución especialmente adecuada para instalaciones domésticas y profesionales trifásicas donde se desea utilizar Power Boost, funciones de carga solar o sistemas de gestión dinámica de potencia.

La instalación debe ser realizada por un profesional cualificado y siguiendo tanto el esquema del medidor como la documentación específica del cargador Wallbox con el que vaya a utilizarse.
