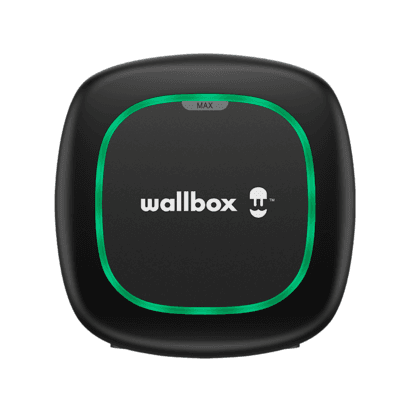

Cargador coche eléctrico 22 kW Wallbox Pulsar Max Manguera 5 metros Tipo 2 con protección avanzada

El Wallbox Pulsar Max PLP4-0-2-4-9-002 es un cargador inteligente para coches eléctricos e híbridos enchufables con una potencia máxima de 22 kW en instalación trifásica. Esta versión incorpora cable fijo de 5 metros con conector Tipo 2, acabado negro, conectividad WiFi y Bluetooth, detección integrada de fugas de corriente continua de 6 mA y protección contra soldadura.

Diseñado para la recarga habitual en viviendas, garajes, aparcamientos privados y otras instalaciones compatibles, el Pulsar Max combina un formato compacto con funciones de control conectado y gestión energética. Puede utilizarse con la aplicación Wallbox para programar sesiones, supervisar el estado del cargador y gestionar la recarga desde un dispositivo compatible.

Carga trifásica de hasta 22 kW

El Wallbox PLP4-0-2-4-9-002 ofrece una potencia máxima de carga de 22 kW mediante una alimentación trifásica de 400 V. Su corriente nominal es de 32 A por fase y puede configurarse desde 6 A hasta la corriente nominal, permitiendo adaptar la potencia disponible a las características de la instalación eléctrica y del vehículo.

La carga se realiza en Modo 3 conforme a IEC 61851-1. Para alcanzar los 22 kW, tanto la instalación eléctrica como el vehículo deben admitir carga trifásica a 32 A. Cuando el cargador embarcado del vehículo admite una potencia inferior, la carga queda limitada por la capacidad máxima aceptada por el propio vehículo.

Cable fijo Tipo 2 de 5 metros

Esta referencia se suministra con una manguera de carga fija de 5 metros y conector Tipo 2 conforme a IEC 62196-2. El cable permanece conectado permanentemente al cargador, por lo que no es necesario disponer de un cable portátil independiente para realizar la recarga diaria.

El conector Tipo 2 es el estándar empleado habitualmente en vehículos eléctricos e híbridos enchufables comercializados en Europa, proporcionando una solución práctica para instalaciones domésticas y profesionales.

Protección contra fugas de corriente continua de 6 mA

El Pulsar Max incorpora detección de corriente residual continua mediante un dispositivo RDC-DD interno de 6 mA. Wallbox especifica que este sistema cumple las características de tiempo de disparo establecidas por IEC 62955.

Esta protección integrada debe complementarse con las protecciones externas exigidas por la documentación de instalación de Wallbox y por la normativa eléctrica aplicable. La selección de interruptores automáticos, diferenciales y demás dispositivos de protección debe realizarse de acuerdo con las características concretas de la instalación.

Protección contra soldadura

La codificación oficial de Wallbox identifica el número 9 de la referencia PLP4-0-2-4-9-002 como una versión con protección contra soldadura. Esta función está destinada a incrementar la seguridad del sistema frente a una eventual soldadura de los contactos de potencia.

Wallbox contempla además una derivación externa opcional para realizar la desconexión asociada a esta protección, cuya instalación debe efectuarse según las instrucciones técnicas del fabricante.

WiFi y Bluetooth integrados

El cargador incorpora conectividad WiFi y Bluetooth. Mediante la aplicación y el portal Wallbox es posible acceder al estado del cargador, gestionar sesiones de recarga y realizar diferentes ajustes de funcionamiento.

La conexión Bluetooth facilita la configuración y comunicación local con el equipo, mientras que la conectividad WiFi permite acceder a las funciones conectadas cuando el cargador está enlazado a una red compatible.

Programación y control desde la aplicación Wallbox

El Pulsar Max permite programar la carga para determinadas franjas horarias, una función especialmente útil para usuarios con tarifas eléctricas que ofrecen precios diferentes según la hora del día.

Desde la plataforma Wallbox también es posible consultar información de las sesiones de carga, bloquear o desbloquear el cargador y controlar diferentes parámetros de funcionamiento según la configuración disponible.

Gestión energética y carga solar

El Wallbox Pulsar Max incorpora gestión estática de carga y es compatible con funciones avanzadas de gestión energética mediante accesorios adicionales. Entre ellas se incluyen la gestión dinámica de la carga y la carga solar.

Cuando se instala un medidor de energía Wallbox compatible, el sistema puede adaptar la potencia destinada al coche eléctrico en función del consumo del inmueble. De esta forma, es posible aprovechar mejor la potencia eléctrica disponible y reducir el riesgo de superar el límite contratado o disponible.

La función de carga solar permite utilizar la energía procedente de una instalación fotovoltaica para recargar el vehículo, pudiendo aprovechar los excedentes de producción según la configuración del sistema. Estas funciones requieren un medidor adicional compatible.

Protección IP55 e IK10

El cargador dispone de grado de protección IP55 y resistencia mecánica IK10. Su envolvente ofrece una elevada protección frente al polvo, el agua y los impactos, permitiendo su instalación tanto en espacios interiores como en ubicaciones exteriores adecuadas.

El rango de temperatura de funcionamiento se extiende desde -30 hasta 50 °C. Wallbox indica que el cargador puede trabajar a plena capacidad hasta 40 °C y que, por encima de esta temperatura, puede aplicar una reducción de potencia para proteger sus componentes.

Diseño compacto para instalación mural

El Wallbox Pulsar Max destaca por su tamaño reducido. La versión con cable fijo presenta unas dimensiones de 198 x 201 x 99 mm, sin incluir la manguera, y un peso aproximado de 1,3 kg sin cable.

Su diseño compacto facilita la instalación en paredes de garajes, plazas de aparcamiento y zonas destinadas a la recarga de vehículos eléctricos, ocupando poco espacio alrededor del punto de carga.

Indicador Halo RGB

El frontal del cargador incorpora un indicador luminoso Halo RGB que permite reconocer visualmente diferentes estados de funcionamiento. Esta señalización se complementa con la información disponible a través de la aplicación y el portal Wallbox.

Comunicación OCPP e integración

Además de WiFi y Bluetooth, Wallbox especifica compatibilidad con OCPP, API para socios y SDK como interfaces de comunicación externa. Estas posibilidades amplían las opciones de integración y gestión del cargador en instalaciones que requieren funciones conectadas adicionales.

Características técnicas del Wallbox Pulsar Max PLP4-0-2-4-9-002

• Marca: Wallbox.
• Referencia: PLP4-0-2-4-9-002.
• Modelo: Pulsar Max.
• Color: negro.
• Tipo: cargador inteligente para coche eléctrico.
• Alimentación: trifásica.
• Potencia máxima de carga: 22 kW.
• Tensión nominal: 400 V CA ±10%.
• Corriente nominal: 32 A, 3 fases.
• Corriente configurable: desde 6 A hasta 32 A.
• Frecuencia nominal: 50/60 Hz.
• Modo de carga: Modo 3 según IEC 61851-1.
• Conector: Tipo 2 según IEC 62196-2.
• Tipo de salida: cable fijo.
• Longitud del cable: 5 m.
• Conectividad: WiFi y Bluetooth.
• Control: aplicación y portal Wallbox.
• Indicador de estado: Halo LED RGB.
• Gestión estática de carga: incluida.
• Gestión dinámica de carga: compatible mediante medidor adicional.
• Carga solar: compatible mediante medidor adicional.
• Interfaz de comunicación externa: OCPP, API de socios y SDK.
• Protección frente a corriente residual: detección de fugas de 6 mA CC.
• Protección contra soldadura: sí.
• Categoría de sobretensión: CAT III.
• Grado de protección: IP55.
• Resistencia a impactos: IK10.
• Temperatura de funcionamiento: -30 a 50 °C.
• Funcionamiento a plena potencia: hasta 40 °C.
• Temperatura de almacenamiento: -40 a 70 °C.
• Dimensiones sin cable: 198 x 201 x 99 mm.
• Peso sin cable: 1,3 kg.
• Sección máxima del cable de alimentación: hasta 13 mm².
• EAN: 8436607548690.

Configuración exacta de la referencia PLP4-0-2-4-9-002

La estructura oficial del número de pieza de Wallbox permite identificar las características principales de esta versión del Pulsar Max. El código PLP4 corresponde al modelo Pulsar Max, el código 0 identifica el cable de 5 metros, el código 2 corresponde al conector Tipo 2, el código 4 identifica la potencia de 22 kW y el código 9 corresponde a la protección contra soldadura. La terminación 002 identifica la versión comercial en color negro.

Un cargador potente para instalaciones trifásicas

Con una potencia máxima de 22 kW, el Wallbox Pulsar Max PLP4-0-2-4-9-002 está especialmente indicado para instalaciones trifásicas donde se busca reducir los tiempos de recarga de vehículos capaces de aprovechar esta potencia. Su cable fijo Tipo 2 de 5 metros facilita el uso cotidiano, mientras que el control mediante WiFi, Bluetooth y la aplicación Wallbox permite gestionar la recarga de forma cómoda.

La protección contra fugas de corriente continua de 6 mA, la protección contra soldadura, el grado IP55, la resistencia IK10 y la compatibilidad con gestión dinámica y carga solar completan una solución preparada tanto para instalaciones domésticas como para otros puntos de recarga privados.

Importante: para alcanzar 22 kW es necesario disponer de alimentación trifásica y que el vehículo admita dicha potencia en corriente alterna. La gestión dinámica y la carga solar requieren un medidor energético Wallbox compatible, no incluido salvo que se indique expresamente. La instalación debe realizarla personal cualificado conforme a la documentación de Wallbox y la normativa vigente.
