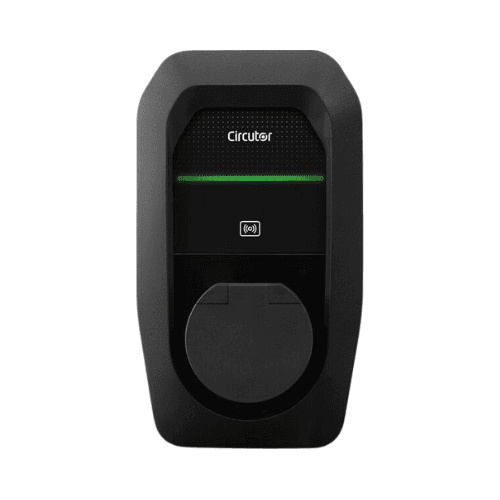

Cargador coche eléctrico trifásico con wifi 22 kW Circutor eHome 5 T2C32 Base Tipo 2 Negro

El cargador para coche eléctrico Circutor eHome 5 T2C32 TRI N, referencia V25560, es un punto de recarga mural trifásico diseñado especialmente para garajes privados y entornos residenciales. Ofrece una potencia máxima de carga de 22 kW a 400 V y 32 A, incorpora un cable Tipo 2 de 5 metros y dispone de conectividad WiFi y Ethernet para gestionar y supervisar la recarga de forma inteligente.

La gama eHome 5 está orientada a la gestión eficiente de la energía doméstica, permitiendo integrar la recarga del vehículo con instalaciones fotovoltaicas, programar horarios y ajustar la potencia utilizada según la disponibilidad energética de la vivienda cuando se instala el contador compatible. También incorpora identificación RFID, indicador LED de estado y protección frente a corrientes residuales continuas de 6 mA.

Cargador trifásico de hasta 22 kW

El Circutor V25560 está diseñado para instalaciones eléctricas trifásicas 3P + N + PE y trabaja con una tensión nominal de 400 V CA ±10 %.

Su corriente máxima de carga es de 32 A, permitiendo alcanzar una potencia de hasta 22 kW cuando tanto la instalación eléctrica como el cargador embarcado del vehículo admiten esta potencia.

La potencia real que recibe el automóvil siempre estará limitada por el menor valor entre la capacidad del punto de recarga, la instalación eléctrica disponible y la potencia máxima aceptada por el cargador interno del propio vehículo.

Cable Tipo 2 integrado de 5 metros

Esta versión eHome 5 T2C32 TRI N incorpora un cable de carga Tipo 2 de 5 metros de longitud. El usuario puede conectar directamente el cargador al vehículo sin necesidad de utilizar un cable de recarga independiente.

El conector Tipo 2 es el estándar utilizado habitualmente en los vehículos eléctricos comercializados en Europa para recarga en corriente alterna.

El equipo realiza la recarga en Modo 3 y dispone de una única salida para cargar un vehículo.

WiFi y Ethernet para control conectado

El Circutor eHome 5 dispone de comunicación WiFi y Ethernet, permitiendo conectar el cargador a la red doméstica y acceder a sus posibilidades de configuración, gestión y supervisión.

Mediante la APP eHome 5 es posible gestionar las sesiones de recarga, supervisar el estado del cargador, consultar información en tiempo real y acceder al histórico de cargas.

La aplicación está vinculada a la plataforma de gestión en la nube de Circutor y permite administrar de forma sencilla las principales funciones relacionadas con el consumo y la recarga del vehículo eléctrico.

Programación de la recarga

La plataforma eHome 5 permite programar los horarios de carga, una función especialmente útil para aprovechar periodos con tarifas eléctricas más económicas o adaptar el funcionamiento del cargador a los hábitos de uso del vehículo.

Además de las cargas programadas, el usuario puede iniciar una recarga inmediata cuando sea necesario.

Integración con instalaciones fotovoltaicas

Una de las principales características de la gama eHome 5 es su capacidad para integrarse con instalaciones solares fotovoltaicas.

Mediante el contador compatible para ajuste dinámico de consumo e integración solar, disponible como accesorio, el sistema puede conocer tanto la energía consumida en la vivienda como la producción fotovoltaica disponible y ajustar la potencia destinada al vehículo.

Circutor contempla tres modos principales de funcionamiento para instalaciones con generación solar:

• Just Green: utiliza únicamente los excedentes de energía solar disponibles para cargar el vehículo.
• Smart Mix: combina energía fotovoltaica y energía procedente de la red, priorizando el aprovechamiento de los excedentes solares.
• Boost: prioriza la máxima potencia de carga disponible para acelerar la recarga cuando sea necesario.

Ajuste dinámico de la potencia

Con el contador energético compatible instalado, el eHome 5 puede realizar un ajuste dinámico de la demanda. El sistema regula automáticamente la potencia destinada al vehículo en función del consumo instantáneo de la vivienda.

Esta función permite evitar que la suma entre los consumos domésticos y la carga del vehículo supere la potencia disponible en la instalación, optimizando el reparto de energía.

Cuando disminuye el consumo de la vivienda, el cargador puede disponer de una mayor potencia para el vehículo; cuando aumenta la demanda doméstica, puede reducir automáticamente la potencia de carga.

Balance neto horario

La plataforma también contempla la función de balance neto horario en instalaciones fotovoltaicas compatibles.

Esta función permite gestionar la energía solar excedentaria teniendo en cuenta el balance energético dentro del periodo horario, facilitando un mayor aprovechamiento de la producción fotovoltaica disponible para la movilidad eléctrica.

Identificación mediante RFID

El Circutor eHome 5 incorpora lector RFID para identificación y autenticación de usuarios.

Esta función resulta especialmente práctica cuando el cargador está instalado en un garaje comunitario o en una ubicación donde sea necesario evitar la utilización no autorizada del punto de recarga.

El lector es compatible con tecnologías ISO/IEC 14443 A/B, FeliCa e ISO/IEC 15693. La aplicación permite gestionar las tarjetas RFID y configurar el modo de acceso al cargador.

Funcionamiento incluso sin conexión a Internet

La identificación RFID permite controlar el acceso al cargador incluso en emplazamientos donde no existe conexión a Internet o la cobertura WiFi es limitada.

Esta posibilidad convierte al eHome 5 en una solución adecuada tanto para garajes privados individuales como para determinadas plazas de aparcamientos comunitarios.

Protección de 6 mA CC integrada

El cargador incorpora detección de corriente residual continua de 6 mA CC, proporcionando una protección específica asociada al proceso de recarga del vehículo eléctrico.

Circutor indica que, añadiendo el cuadro o las protecciones correspondientes a la instalación, puede completarse el sistema con protección diferencial Tipo A, magnetotérmica y protección frente a sobretensiones permanentes y transitorias.

La selección e instalación de las protecciones eléctricas necesarias debe realizarse de acuerdo con las instrucciones de Circutor y la normativa vigente aplicable a instalaciones de recarga de vehículos eléctricos.

Indicador LED de estado

El frontal incorpora un indicador LED que permite comprobar visualmente el estado del equipo y del proceso de carga.

Esta señalización facilita al usuario identificar de forma rápida si el cargador está disponible, realizando una recarga o presenta algún estado que requiera atención.

Preparado para interior y exterior protegido

El Circutor eHome 5 V25560 cuenta con un grado de protección IP55 frente a la entrada de polvo y agua.

También presenta una resistencia mecánica IK10, proporcionando una elevada protección frente a impactos externos.

Su rango de temperatura de funcionamiento se sitúa entre -30 y +50 °C, mientras que la temperatura admitida para almacenamiento va de -40 a +60 °C.

La humedad relativa admitida se sitúa entre el 5 % y el 95 % sin condensación.

Envolvente autoextinguible

La carcasa está fabricada en plástico ABS-PC V0 autoextinguible, combinando resistencia mecánica y un formato compacto para instalación mural.

El cargador se fija a pared mediante un sistema de anclaje en tres puntos.

Formato compacto

El Circutor eHome 5 presenta unas dimensiones de solo 180 mm de ancho, 315 mm de alto y 115 mm de fondo.

Su reducido tamaño facilita la instalación en plazas de garaje, paredes laterales y otros espacios donde se busca disponer de un cargador conectado sin ocupar una gran superficie.

El peso neto indicado por Circutor en la ficha de producto es de aproximadamente 3,2 kg.

Compatible con vehículos eléctricos con conexión Tipo 2

El eHome 5 está diseñado para cargar vehículos eléctricos compatibles con Modo 3 y conector Tipo 2.

Esto permite utilizarlo con una amplia variedad de coches eléctricos e híbridos enchufables comercializados en el mercado europeo, siempre que dispongan de una entrada compatible.

Gestión de hasta dos eHome 5 en una vivienda

La plataforma eHome 5 permite instalar, configurar y gestionar hasta dos cargadores eHome 5 dentro de una misma vivienda.

Esta posibilidad resulta especialmente interesante para hogares con dos vehículos eléctricos o para instalaciones donde se prevé ampliar posteriormente el número de puntos de recarga.

Características técnicas del Circutor V25560

• Marca: Circutor.
• Gama: eHome 5.
• Modelo: eHome 5 T2C32 TRI N.
• Referencia: V25560.
• Tipo: cargador mural para vehículo eléctrico.
• Aplicación: recarga doméstica y aparcamientos privados.
• Tipo de red: trifásica.
• Configuración eléctrica: 3P + N + PE.
• Tensión nominal: 400 V CA ±10 %.
• Frecuencia: 50/60 Hz.
• Corriente de entrada: 32 A.
• Corriente máxima de salida: 32 A.
• Potencia máxima: 22 kW.
• Modo de recarga: Modo 3.
• Número de puntos de carga: 1.
• Tipo de conexión al vehículo: cable Tipo 2.
• Longitud del cable: 5 m.
• WiFi: sí.
• Ethernet: sí.
• APP de gestión: sí, eHome 5.
• Lector RFID: sí.
• Indicador LED: sí.
• Protección diferencial CC integrada: detección de 6 mA CC.
• Gestión dinámica de potencia: disponible mediante contador compatible.
• Integración fotovoltaica: disponible mediante contador compatible.
• Modo Just Green: sí, con configuración solar compatible.
• Modo Smart Mix: sí, con configuración solar compatible.
• Modo Boost: sí.
• Programación horaria: sí.
• Balance neto horario: compatible.
• Grado de protección: IP55.
• Resistencia a impactos: IK10.
• Temperatura de funcionamiento: -30 a +50 °C.
• Temperatura de almacenamiento: -40 a +60 °C.
• Humedad relativa: 5-95 %, sin condensación.
• Material de la envolvente: plástico ABS-PC V0 autoextinguible.
• Montaje: mural.
• Fijación: anclaje en pared mediante 3 puntos.
• Dimensiones: 180 x 315 x 115 mm.
• Peso neto: aproximadamente 3,2 kg.
• Acabado: negro.
• EAN: 8433059405649.

Normativas y estándares

Circutor declara para el eHome 5 V25560 el cumplimiento de diferentes normas y directivas relacionadas con los sistemas de carga y la seguridad eléctrica.

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Directiva 2014/35/UE.
• Directiva 2014/53/UE.
• Directiva 2014/30/UE.
• RoHS 2011/65/UE.

Cargador Circutor eHome 5 para vivienda y energía solar

El Circutor eHome 5 T2C32 TRI N V25560 combina una potencia máxima de 22 kW con conectividad WiFi y Ethernet, identificación RFID, programación horaria y posibilidades avanzadas de gestión energética.

Su compatibilidad con integración fotovoltaica y ajuste dinámico de potencia permite adaptar la carga del vehículo a la energía disponible en la vivienda, mientras que los modos Just Green, Smart Mix y Boost permiten priorizar los excedentes solares, combinar energía solar y red o utilizar toda la potencia disponible según las necesidades de cada momento.

Con cable Tipo 2 de 5 metros, protección IP55 e IK10 y un formato mural compacto, es una solución especialmente indicada para usuarios que disponen de una instalación trifásica y buscan un cargador doméstico Circutor de hasta 22 kW con funciones inteligentes y conectividad.
