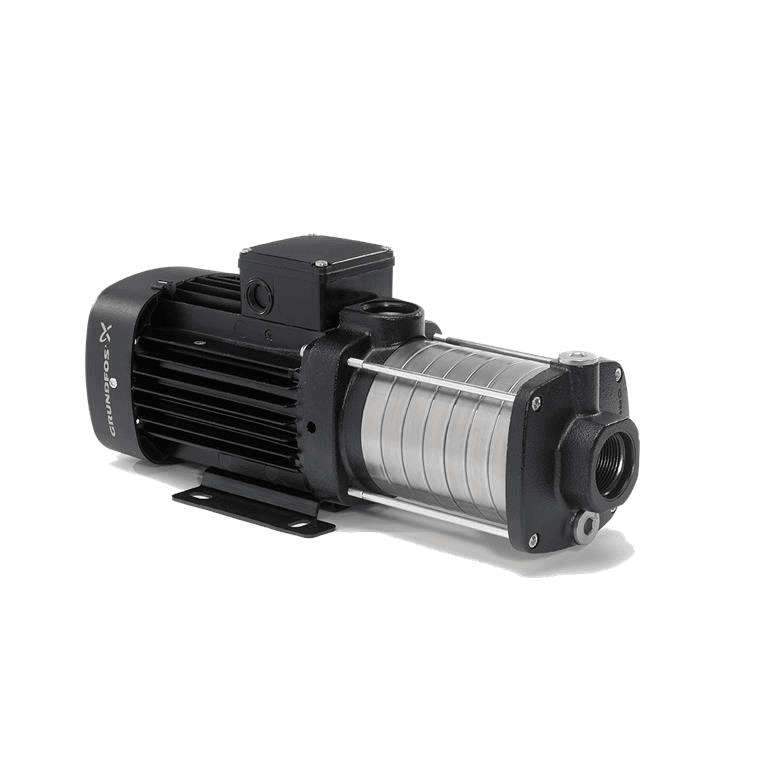

Bomba centrífuga multietapa Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

La bomba centrífuga multietapa Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N, referencia 92880795, es una bomba horizontal compacta diseñada para el bombeo de agua en instalaciones de abastecimiento, presurización, calefacción, tratamiento de agua, riego y otras aplicaciones hidráulicas. Ofrece un caudal nominal de 4,7 metros cúbicos por hora y una altura manométrica nominal de 30,69 metros.

Este modelo incorpora 4 impulsores y un motor asíncrono monofásico de 0,67 kilovatios, alimentado a 220-230 voltios y 50 hercios. La construcción combina impulsores, cámaras y eje de acero inoxidable con componentes hidráulicos de entrada y salida en fundición, proporcionando una solución robusta para instalaciones hidráulicas profesionales.

Bomba centrífuga horizontal multietapa Grundfos CM 5-4

La Grundfos CM 5-4 pertenece a la familia de bombas centrífugas horizontales multietapa CM. Su configuración utiliza una entrada de aspiración axial y una salida de impulsión radial, con el conjunto hidráulico directamente acoplado al motor.

La utilización de varias etapas permite generar una altura de impulsión elevada manteniendo unas dimensiones compactas, siendo especialmente adecuada para instalaciones donde es necesario incrementar la presión del agua.

Caudal nominal de 4,7 metros cúbicos por hora

El punto nominal indicado para la referencia 92880795 es:

• Caudal nominal: 4,7 metros cúbicos por hora.
• Altura manométrica nominal: 30,69 metros.
• Número de impulsores: 4.
• Velocidad utilizada para los datos hidráulicos: 2.900 revoluciones por minuto.
• Tolerancia de la curva: ISO 9906:2012 clase 3B.

El caudal y la presión reales dependerán del punto de funcionamiento de la instalación, de las pérdidas de carga de las tuberías y de la altura geométrica que deba superar la bomba.

Motor monofásico de 0,67 kilovatios

La CM 5-4 92880795 incorpora un motor asíncrono monofásico refrigerado por ventilador y montado sobre soportes.

• Potencia nominal P2: 0,67 kilovatios.
• Alimentación: 1 × 220-230 voltios.
• Frecuencia: 50 hercios.
• Corriente nominal: aproximadamente 4,30-4,15 amperios.
• Velocidad nominal: 2.810-2.830 revoluciones por minuto.
• Clase de eficiencia del motor: IE2.
• Grado de protección: IP55.
• Clase de aislamiento: F.
• Tamaño de motor: 80B.
• Factor de servicio: 1,00.

Esta versión no incorpora convertidor de frecuencia integrado y se conecta directamente a la alimentación eléctrica correspondiente.

Cuatro etapas para generar presión

La denominación CM 5-4 identifica una bomba multietapa con 4 impulsores. El agua atraviesa sucesivamente las diferentes etapas hidráulicas, aumentando progresivamente su presión antes de abandonar la bomba por la conexión de impulsión.

Este diseño resulta especialmente adecuado para sistemas que necesitan combinar un caudal moderado con una presión de impulsión superior a la que normalmente proporciona una bomba centrífuga de una sola etapa.

Impulsores y componentes internos de acero inoxidable

Grundfos emplea acero inoxidable en los principales componentes hidráulicos internos de la bomba. Los impulsores son de acero inoxidable EN 1.4301 / AISI 304, mientras que el eje y las cámaras también están fabricados en acero inoxidable.

• Impulsores: acero inoxidable.
• Calidad de los impulsores: EN 1.4301 / AISI 304.
• Cámaras: acero inoxidable.
• Eje: acero inoxidable.
• Cuerpo hidráulico: fundición.
• Fundición: EN-GJL-200 / ASTM A48-25A.

Esta combinación proporciona una construcción resistente manteniendo acero inoxidable en los elementos internos directamente relacionados con las etapas de bombeo.

Cierre mecánico AVBE

La bomba incorpora un cierre mecánico Grundfos con código AVBE. Se trata de un cierre por junta tórica diseñado específicamente para esta familia de bombas.

• Cierre primario: AVBE.
• Código de cierre: AVBE.

La correcta selección del cierre mecánico es importante para garantizar la compatibilidad con el líquido y las condiciones de temperatura y presión de la instalación.

Presión máxima de trabajo de 10 bar

La CM 5-4 admite una presión máxima de funcionamiento de 10 bar, con límites que dependen de la temperatura del líquido.

• Presión máxima de trabajo: 10 bar.
• Presión máxima a 40 grados Celsius: 10 bar.
• Presión máxima a 90 grados Celsius: 6 bar.

La presión total de la instalación debe tener en cuenta tanto la presión existente en la aspiración como la presión generada por la propia bomba.

Temperatura del líquido de -20 a 90 grados Celsius

La bomba está especificada para trabajar con agua dentro de un amplio rango de temperaturas:

• Líquido bombeado indicado: agua.
• Temperatura mínima del líquido: -20 grados Celsius.
• Temperatura máxima del líquido: 90 grados Celsius.
• Temperatura utilizada para los datos hidráulicos: 20 grados Celsius.
• Densidad de referencia: 998,2 kilogramos por metro cúbico.

Para líquidos con características distintas del agua o con aditivos, debe comprobarse previamente la compatibilidad de los materiales y del cierre mecánico.

Temperatura ambiente de hasta 55 grados Celsius

La bomba puede instalarse en ambientes con temperaturas comprendidas entre -20 y 55 grados Celsius, siempre respetando las condiciones de ventilación y montaje establecidas para el motor.

Conexiones roscadas Rp

La conexión a la instalación se realiza mediante roscas interiores Whitworth Rp según ISO 7/1.

• Tipo de conexión: Rp.
• Conexión de aspiración: Rp 1 1/4.
• Conexión de impulsión: Rp 1.
• Posición de la salida: 12.
• Código de conexión: R.

La aspiración axial y la descarga radial permiten integrar la bomba en instalaciones compactas y simplifican la disposición habitual de las tuberías.

Apta para diferentes aplicaciones hidráulicas

Por sus características hidráulicas y constructivas, la Grundfos CM 5-4 puede utilizarse en diferentes tipos de instalaciones donde sea necesario transportar agua o incrementar su presión, entre ellas:

• Sistemas de abastecimiento y distribución de agua.
• Presurización de instalaciones.
• Sistemas de calefacción.
• Tratamiento de agua.
• Riego.
• Aplicaciones de fertirrigación y dosificación asociadas a sistemas hidráulicos.
• Transferencia de agua en instalaciones industriales.

El punto de trabajo de la bomba debe seleccionarse siempre en función del caudal necesario y de la altura manométrica total calculada para la instalación.

Homologaciones para agua potable

La ficha técnica de esta referencia especifica homologaciones ACS y NSF61 para agua potable, además de las homologaciones generales CE, EAC y UKCA.

• Homologaciones: CE, EAC y UKCA.
• Homologaciones para agua potable: ACS y NSF61.

Estas certificaciones resultan especialmente relevantes cuando la bomba se integra en instalaciones en las que el agua bombeada debe cumplir requisitos sanitarios específicos.

Diseño compacto para instalación horizontal

La CM 5-4 está concebida para montaje horizontal sobre una base estable. Según el plano dimensional correspondiente a la referencia 92880795, la longitud total del conjunto es de aproximadamente 362 milímetros, con un ancho máximo aproximado de 158 milímetros.

Durante la instalación debe dejarse espacio suficiente alrededor del motor para permitir su refrigeración y facilitar las operaciones posteriores de inspección y mantenimiento.

Características técnicas de la Grundfos CM 5-4 92880795

• Marca: Grundfos.
• Serie: CM.
• Referencia: 92880795.
• Modelo: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Tipo: bomba centrífuga horizontal multietapa.
• Número de etapas / impulsores: 4.
• Caudal nominal: 4,7 metros cúbicos por hora.
• Altura nominal: 30,69 metros.
• Velocidad de referencia hidráulica: 2.900 revoluciones por minuto.
• Potencia nominal P2: 0,67 kilovatios.
• Motor: asíncrono monofásico refrigerado por ventilador.
• Tensión: 1 × 220-230 voltios.
• Frecuencia: 50 hercios.
• Corriente nominal: 4,30-4,15 amperios.
• Clase de eficiencia del motor: IE2.
• Grado de protección: IP55.
• Clase de aislamiento: F.
• Convertidor de frecuencia integrado: no.
• Cierre mecánico: AVBE.
• Impulsores: acero inoxidable AISI 304.
• Cuerpo hidráulico: fundición EN-GJL-200.
• Presión máxima de trabajo: 10 bar.
• Presión máxima a 90 grados Celsius: 6 bar.
• Rango de temperatura del líquido: de -20 a 90 grados Celsius.
• Rango de temperatura ambiente: de -20 a 55 grados Celsius.
• Conexión de aspiración: Rp 1 1/4.
• Conexión de impulsión: Rp 1.
• Homologaciones para agua potable: ACS y NSF61.
• Homologaciones generales: CE, EAC y UKCA.
• Tolerancia de curva: ISO 9906:2012 clase 3B.
• Longitud total aproximada: 362 milímetros.
• Peso neto: 14,5 kilogramos.
• Peso bruto: 17 kilogramos.

Bomba multietapa compacta para presurización y transporte de agua

La Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 combina un caudal nominal de 4,7 metros cúbicos por hora con una altura nominal de 30,69 metros y un motor monofásico de 0,67 kilovatios, ofreciendo una solución compacta para instalaciones que necesitan transportar agua y aumentar su presión.

Sus cuatro etapas, impulsores de acero inoxidable, presión máxima de 10 bar, protección IP55, conexiones roscadas Rp y homologaciones ACS y NSF61 permiten utilizarla en una amplia variedad de instalaciones hidráulicas tanto residenciales como profesionales e industriales, siempre dentro de las condiciones de funcionamiento especificadas por Grundfos.
