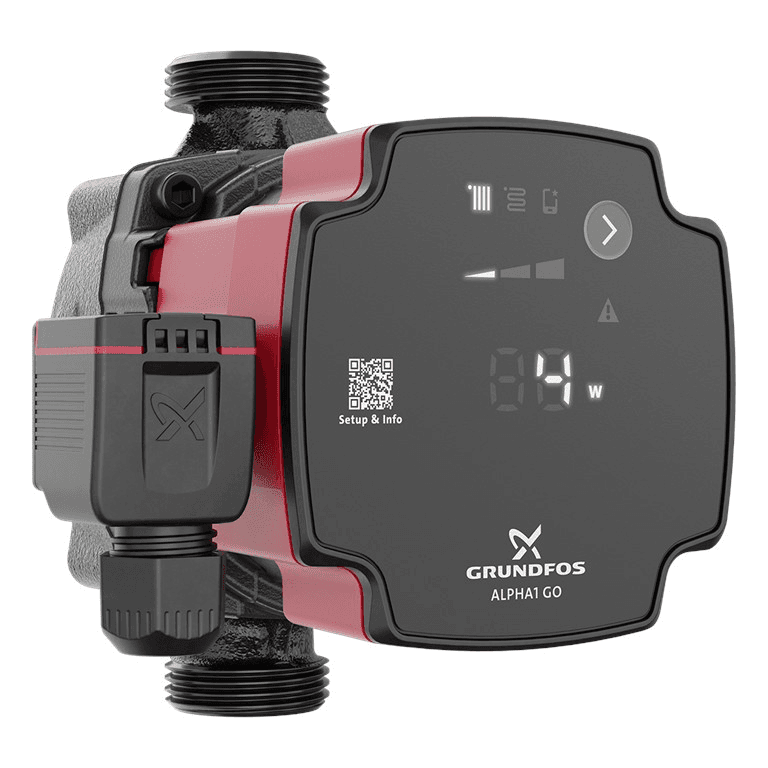

Bomba circuladora Grundfos ALPHA1 GO 15-60 130

La bomba circuladora Grundfos ALPHA1 GO 15-60 130, referencia 93074173, es una circuladora electrónica de alta eficiencia diseñada para la circulación de agua en instalaciones de calefacción y climatización. Ofrece una altura máxima de impulsión de 6 metros, un caudal nominal de 2,28 m³/h, potencia eléctrica modulante de 4 a 45 W, conexiones roscadas G 1" y una longitud de instalación compacta de 130 mm.

La gama ALPHA1 GO está especialmente orientada tanto a instalaciones nuevas como a la sustitución de bombas circuladoras existentes. Dispone de regulación por presión proporcional, presión constante y curva constante, protección frente a funcionamiento en seco, función autopurgante y arranque robusto. Además, la aplicación Grundfos GO ayuda al instalador a identificar la bomba de sustitución y la configuración adecuada.

Bomba circuladora con altura máxima de 6 metros

La Grundfos ALPHA1 GO 15-60 130 proporciona una altura máxima de impulsión de 6 m. La ficha específica de esta referencia establece un caudal nominal de 2,28 m³/h y una altura nominal de 3,06 m.

Su curva hidráulica permite alcanzar caudales superiores en condiciones de baja resistencia del circuito, mientras que el punto real de funcionamiento dependerá de las pérdidas de carga y del modo de regulación seleccionado.

Tres modos de regulación

La ALPHA1 GO incorpora control electrónico para adaptar el funcionamiento de la circuladora a diferentes tipos de instalaciones.

• Presión proporcional: reduce o aumenta la presión en función de la demanda de caudal, siendo especialmente útil en instalaciones de radiadores con válvulas termostáticas.
• Presión constante: mantiene una presión diferencial estable aunque varíe el caudal, una configuración especialmente adecuada para instalaciones de suelo radiante y circuitos con colectores.
• Curva constante: permite que la bomba funcione siguiendo una curva fija, de manera similar a una circuladora convencional de velocidad seleccionable.

Cada modo de regulación ofrece tres niveles de ajuste, permitiendo adaptar la curva de funcionamiento a las necesidades hidráulicas de la instalación.

Indicada para radiadores y suelo radiante

Gracias a sus diferentes modos de control, la Grundfos ALPHA1 GO puede utilizarse en distintas aplicaciones de calefacción y climatización.

• Instalaciones de calefacción mediante radiadores.
• Sistemas de suelo radiante.
• Circuitos cerrados de calefacción.
• Sistemas de climatización compatibles.
• Circuitos de calderas.
• Sustitución de circuladoras independientes.
• Sustitución de determinadas bombas UPS integradas compatibles.

Diseñada para facilitar la sustitución de circuladoras

Una de las principales características de ALPHA1 GO es su capacidad para facilitar la sustitución de bombas circuladoras antiguas.

Mediante la función de sustitución de la aplicación Grundfos GO, el profesional puede buscar entre miles de modelos de circuladoras existentes y obtener una recomendación sobre la bomba adecuada y la configuración necesaria.

Grundfos indica que ALPHA1 GO está especialmente orientada a sustituir bombas circuladoras independientes y diferentes modelos UPS integrados compatibles.

Modo avanzado para replicar curvas

Cuando se utiliza como sustitución de una bomba compatible, la ALPHA1 GO puede configurarse mediante su modo avanzado para reproducir determinadas curvas de funcionamiento de la circuladora sustituida.

Grundfos GO proporciona las instrucciones y el ajuste necesario, que posteriormente se selecciona directamente desde el panel frontal de la bomba.

A diferencia de la ALPHA2 GO, la ALPHA1 GO no dispone de conexión Bluetooth directa con la aplicación. La app actúa como herramienta de selección y asistencia, mientras que la configuración final se realiza en el propio equipo.

Protección frente a funcionamiento en seco

La bomba incorpora protección contra marcha en seco, diseñada para reducir el riesgo de daños cuando no existe suficiente líquido en el interior de la circuladora.

Esta función resulta especialmente útil durante la puesta en marcha o en situaciones anómalas del circuito hidráulico.

Función autopurgante

La gama ALPHA GO incorpora una función autopurgante que ayuda a evacuar el aire presente en el interior de la bomba.

Esta característica facilita la puesta en marcha y contribuye a reducir ruidos y problemas de circulación relacionados con la presencia de aire alrededor del impulsor.

La función de autopurgado de la bomba no sustituye al correcto purgado del conjunto de la instalación.

Arranque robusto

La función Robust Startup ayuda a poner en marcha la bomba cuando el rotor encuentra una resistencia superior a la normal.

El motor aplica un elevado par de arranque para intentar superar posibles bloqueos, una característica especialmente útil después de periodos prolongados de inactividad.

Motor electrónico de alta eficiencia

La ALPHA1 GO incorpora un motor electrónicamente conmutado y un variador de frecuencia integrado, permitiendo adaptar la velocidad y el consumo a las necesidades del circuito.

En la referencia 93074173, la potencia eléctrica absorbida se sitúa entre:

• Potencia mínima: 4 W.
• Potencia máxima: 45 W.

El índice de eficiencia energética EEI es de 0,20, favoreciendo un consumo reducido frente a circuladoras tradicionales de velocidad fija.

Alimentación monofásica 220-240 V

La Grundfos ALPHA1 GO 15-60 130 funciona con una alimentación eléctrica monofásica de 220-240 V y 50/60 Hz.

La corriente absorbida se sitúa aproximadamente entre 0,06 y 0,45 A, dependiendo del punto de funcionamiento.

El motor incorpora protección térmica electrónica y dispone de clase de aislamiento F.

Conector de instalación

La gama ALPHA GO utiliza el sistema de conexión eléctrica de Grundfos pensado para facilitar el montaje y la sustitución de circuladoras.

La bomba se suministra con el correspondiente conector de instalación, simplificando la conexión de fase, neutro y tierra durante el montaje.

Longitud de instalación compacta de 130 mm

La denominación 130 del modelo indica una distancia entre conexiones de 130 mm.

Este formato compacto resulta especialmente útil en instalaciones con espacio reducido, circuitos de calderas y sustituciones donde la circuladora existente utiliza esta longitud de montaje.

Conexiones roscadas G 1"

La referencia 93074173 dispone de conexiones roscadas G 1" según ISO 228-1.

La designación 15 del modelo identifica el diámetro nominal del paso hidráulico, mientras que las conexiones exteriores de la bomba son de una pulgada.

Antes de sustituir una bomba existente deben comprobarse tanto el diámetro de conexión como la longitud de instalación de 130 mm.

Presión máxima de 10 bar

La bomba está diseñada para una presión máxima de funcionamiento de 10 bar, con conexiones clasificadas como PN 10.

El circuito hidráulico debe mantenerse dentro de este límite de presión durante todas las condiciones normales de funcionamiento.

Temperatura del líquido de -10 a 110 °C

La ficha específica de la Grundfos 93074173 establece un rango de temperatura del líquido de -10 a 110 °C.

La temperatura ambiente admitida durante el funcionamiento se sitúa entre 0 y 55 °C.

La posibilidad de trabajar con un amplio rango de temperaturas permite utilizarla en diferentes instalaciones cerradas de calefacción y climatización, siempre que el fluido y los demás componentes del sistema sean compatibles.

Cuerpo hidráulico de hierro fundido

El cuerpo de la bomba está fabricado en hierro fundido EN-GJL-150, material ampliamente utilizado en circuladoras para circuitos cerrados de climatización.

El impulsor está fabricado en material compuesto PES reforzado con un 30 % de fibra de vidrio.

Esta versión con cuerpo de hierro fundido está destinada principalmente a sistemas cerrados de calefacción y climatización.

Protección IP44

La ficha específica de la referencia 93074173 declara un grado de protección IP44.

La bomba debe instalarse respetando la posición de montaje, condiciones ambientales y requisitos eléctricos indicados por Grundfos.

Características técnicas de la Grundfos 93074173

• Marca: Grundfos.
• Gama: ALPHA1 GO.
• Modelo: ALPHA1 GO 15-60 130.
• Referencia: 93074173.
• Tipo: bomba circuladora electrónica de alta eficiencia.
• Aplicación: calefacción y climatización.
• Caudal nominal: 2,28 m³/h.
• Altura nominal: 3,06 m.
• Altura máxima: 6 m.
• Longitud de instalación: 130 mm.
• Tipo de conexión: roscada G.
• Tamaño de conexión: G 1".
• Norma de conexión: ISO 228-1.
• Presión nominal: PN 10.
• Presión máxima de funcionamiento: 10 bar.
• Temperatura del líquido: -10 a 110 °C.
• Temperatura ambiente: 0 a 55 °C.
• Alimentación: 1 x 220-240 V.
• Frecuencia: 50/60 Hz.
• Potencia mínima absorbida: 4 W.
• Potencia máxima absorbida: 45 W.
• Corriente absorbida: 0,06-0,45 A.
• Índice de eficiencia energética EEI: 0,20.
• Variador de frecuencia: integrado.
• Protección térmica: electrónica.
• Grado de protección: IP44.
• Clase de aislamiento: F.
• Material del cuerpo: hierro fundido EN-GJL-150.
• Material del impulsor: PES + 30 % fibra de vidrio.
• Presión proporcional: sí.
• Presión constante: sí.
• Curva constante: sí.
• Niveles de ajuste: 3 por cada modo de control.
• Modo avanzado para sustitución: sí.
• Protección frente a marcha en seco: sí.
• Función autopurgante: sí.
• Arranque robusto: sí.
• Asistencia mediante Grundfos GO: sí.
• Bluetooth directo con Grundfos GO: no.
• Peso neto: 1,74 kg.
• Peso bruto: 1,92 kg.
• Homologaciones: CE y VDE.
• EAN: 5715467403992.

Bomba circuladora compacta para calefacción y sustituciones

La Grundfos ALPHA1 GO 15-60 130 combina una altura máxima de 6 metros con un cuerpo compacto de 130 mm, conexión G 1", regulación electrónica y una potencia absorbida de solo 4 a 45 W.

Sus modos de presión proporcional, presión constante y curva constante permiten adaptarla a sistemas de radiadores, suelo radiante y otros circuitos cerrados, mientras que las funciones de autopurgado, protección frente a marcha en seco y arranque robusto contribuyen a facilitar la puesta en marcha y el funcionamiento diario.

Además, la asistencia de Grundfos GO para la sustitución de circuladoras permite identificar la bomba compatible y reproducir determinadas curvas mediante el modo avanzado, convirtiendo la ALPHA1 GO en una solución especialmente práctica tanto para instalaciones nuevas como para modernizar sistemas existentes.
