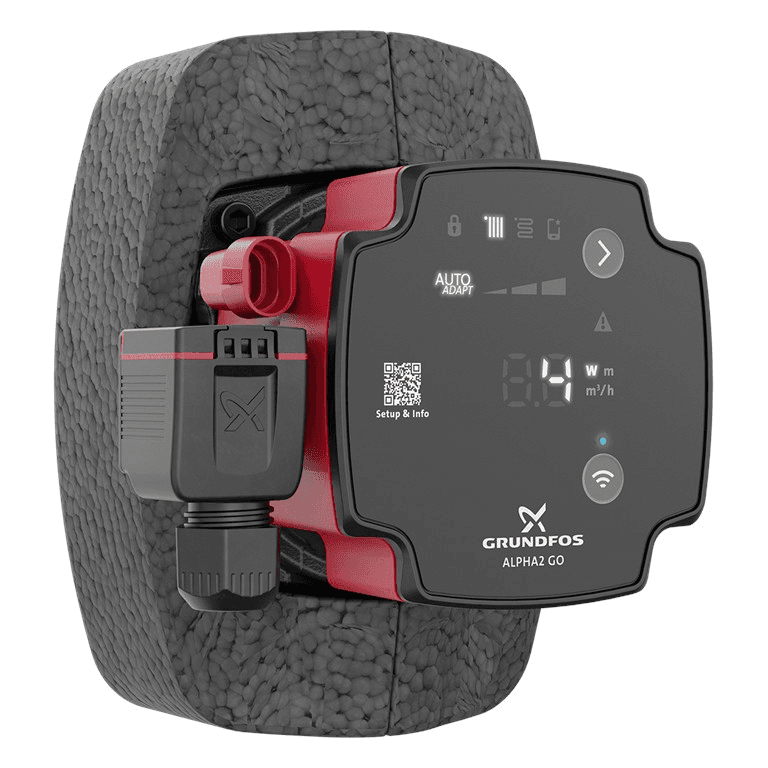

Bomba circuladora Grundfos ALPHA2 GO 25-60 130

La bomba circuladora Grundfos ALPHA2 GO 25-60 130, referencia 93074218, es una circuladora electrónica de alta eficiencia diseñada para la circulación de agua en instalaciones de calefacción y climatización. Ofrece una altura máxima de impulsión de 6 metros, un caudal nominal de 1,9 m³/h, potencia eléctrica modulante de solo 3 a 37 W, conexiones roscadas G 1½" y una longitud compacta de instalación de 130 mm.

La ALPHA2 GO combina regulación hidráulica avanzada con conectividad directa mediante Bluetooth y la aplicación Grundfos GO. Incorpora AUTOADAPT, presión proporcional, presión constante, caudal constante, curva constante y entrada PWM, además de funciones orientadas a simplificar la puesta en marcha, el equilibrado hidráulico, el diagnóstico y la sustitución de circuladoras existentes.

Bomba circuladora con altura máxima de 6 metros

La Grundfos ALPHA2 GO 25-60 130 alcanza una altura máxima de 6 m. Su punto nominal se sitúa en un caudal de 1,9 m³/h y una altura de 3,26 m.

El punto de funcionamiento real dependerá de las pérdidas de carga del circuito, del caudal requerido y del modo de regulación seleccionado.

Gracias a su motor electrónicamente conmutado y al convertidor de frecuencia integrado, la bomba puede modificar automáticamente su régimen de funcionamiento y evitar trabajar permanentemente a máxima potencia cuando la instalación no lo necesita.

AUTOADAPT para ajustar automáticamente el funcionamiento

La ALPHA2 GO incorpora la función AUTOADAPT, desarrollada por Grundfos para optimizar automáticamente el punto de ajuste de la circuladora según las necesidades reales del sistema.

AUTOADAPT está disponible tanto en presión proporcional como en presión constante. De esta forma, puede utilizarse en sistemas de radiadores y calefacción por suelo radiante sin necesidad de seleccionar manualmente un único punto de funcionamiento fijo.

La función analiza la demanda del circuito y adapta progresivamente el funcionamiento con el objetivo de proporcionar el caudal y la presión necesarios.

Diferentes modos de regulación

La Grundfos ALPHA2 GO permite adaptar el comportamiento hidráulico a diferentes tipos de instalaciones mediante varios modos de control:

• Presión proporcional: modifica la presión diferencial en función del caudal demandado, siendo especialmente útil en sistemas de radiadores con válvulas termostáticas.
• Presión constante: mantiene una presión diferencial estable aunque varíe el caudal, una configuración especialmente adecuada para circuitos de suelo radiante.
• Caudal constante: regula la bomba para mantener el caudal establecido.
• Curva constante: permite trabajar siguiendo una curva fija seleccionada.
• AUTOADAPT: optimiza automáticamente el punto de ajuste.
• Control PWM: permite que un controlador externo compatible module el funcionamiento de la circuladora.

Conectividad Bluetooth con Grundfos GO

La ALPHA2 GO incorpora Bluetooth para establecer una conexión directa con la aplicación Grundfos GO desde un dispositivo móvil compatible.

Esta comunicación permite al instalador acceder a funciones avanzadas sin necesidad de interfaces de comunicación adicionales.

Mediante Grundfos GO pueden realizarse tareas como:

• Configuración guiada.
• Selección del modo de regulación.
• Cálculo del punto de ajuste.
• Configuración de AUTOADAPT.
• Equilibrado hidráulico.
• Consulta de datos de funcionamiento.
• Visualización de tendencias.
• Consulta del registro de eventos.
• Diagnóstico de avisos y alarmas.
• Actualización del software de la bomba.
• Asistencia para sustituir circuladoras existentes.

Configuración guiada para nuevas instalaciones

La aplicación Grundfos GO incorpora una función de configuración guiada específica para ALPHA2 GO.

Durante la puesta en marcha, la aplicación solicita información acerca de la instalación y ayuda a identificar el modo de control y el punto de ajuste apropiados.

Cuando AUTOADAPT es adecuado, la aplicación puede recomendar este modo para que la bomba optimice automáticamente su funcionamiento. Cuando se necesita una configuración diferente, Grundfos GO ayuda a calcular el punto de ajuste necesario.

Indicada para radiadores y suelo radiante

Los diferentes modos de regulación permiten utilizar la ALPHA2 GO 25-60 130 en numerosas instalaciones de calefacción y climatización.

Entre sus aplicaciones habituales se encuentran:

• Instalaciones de calefacción mediante radiadores.
• Calefacción por suelo radiante.
• Circuitos cerrados de calefacción.
• Sistemas de climatización hidráulica.
• Circuitos asociados a calderas.
• Sistemas compatibles con bombas de calor.
• Sustitución de circuladoras independientes.
• Sustitución de determinadas bombas integradas UPM3 y UPM4 compatibles.

Especialmente diseñada para sustitución de circuladoras

Grundfos ha desarrollado la gama ALPHA GO con especial atención a la sustitución de bombas circuladoras existentes.

La función de sustitución integrada en Grundfos GO permite buscar una bomba antigua y comprobar qué modelo ALPHA GO resulta adecuado para reemplazarla.

En el caso de ALPHA2 GO, la conexión directa con la aplicación permite configurar la nueva circuladora para replicar determinadas curvas de funcionamiento de bombas compatibles, una función especialmente útil al sustituir circuladoras integradas.

Sustitución de bombas UPM3 y UPM4

Grundfos indica específicamente que ALPHA2 GO está preparada para facilitar la sustitución de diferentes bombas integradas UPM3 y UPM4, además de circuladoras independientes.

La aplicación ayuda a identificar la referencia que se está reemplazando y a transferir a la nueva bomba una configuración de funcionamiento adecuada.

Detección y evacuación de aire

La ALPHA2 GO dispone de una función de detección de aire que puede activarse mediante Grundfos GO.

Cuando la bomba detecta aire alrededor del impulsor, puede funcionar temporalmente mediante impulsos para ayudar a desplazarlo hacia el dispositivo de purga más próximo de la instalación.

Esta función facilita la puesta en marcha y el diagnóstico, aunque no sustituye el correcto purgado general del circuito.

Protección frente al funcionamiento en seco

La circuladora incorpora protección contra marcha en seco.

Si se detecta que la bomba está funcionando sin la cantidad de líquido necesaria, el equipo puede detenerse y generar una alarma para evitar que continúe trabajando en condiciones inadecuadas.

En ALPHA2 GO, este tipo de evento puede registrarse y consultarse mediante Grundfos GO para facilitar el diagnóstico.

Arranque robusto frente a bloqueos

La función Robust Startup está diseñada para ayudar a la bomba a arrancar incluso cuando el rotor encuentra resistencia debido a suciedad, magnetita o depósitos.

En caso de bloqueo, el motor realiza repetidos intentos de arranque utilizando un elevado par para intentar recuperar el movimiento.

Esta característica resulta especialmente útil después de largos periodos de inactividad de una instalación de calefacción.

Eje y cojinetes cerámicos

La ALPHA2 GO utiliza eje y cojinetes cerámicos, desarrollados para ofrecer un desgaste reducido durante el funcionamiento.

Esta construcción contribuye a mantener unas holguras internas estables y ayuda a limitar la aparición de ruido mecánico asociado al desgaste.

Equilibrado hidráulico mediante Grundfos GO

La conexión con Grundfos GO permite realizar tareas de equilibrado hidráulico de la instalación.

Un sistema correctamente equilibrado distribuye el caudal necesario entre los diferentes emisores y circuitos, evitando zonas con exceso o falta de circulación.

Esta función resulta especialmente útil en instalaciones con varios radiadores o múltiples circuitos de suelo radiante.

Registro de eventos y datos de tendencia

Grundfos GO permite consultar información histórica relacionada con el funcionamiento de la ALPHA2 GO.

Entre los parámetros que pueden analizarse se encuentran tendencias de:

• Caudal.
• Altura o presión proporcionada.
• Consumo energético.
• Temperatura estimada del fluido.
• Duración de los ciclos de funcionamiento.

La aplicación también mantiene un registro de eventos que facilita la identificación de avisos, alarmas y posibles problemas de funcionamiento.

Entrada PWM para control externo

La ALPHA2 GO incorpora una entrada PWM que permite controlar con precisión la velocidad de la bomba desde un controlador externo compatible.

Esta posibilidad facilita su integración con sistemas donde el propio generador térmico, como una caldera o una bomba de calor compatible, necesita gestionar directamente la circuladora.

Alta eficiencia energética con EEI 0,18

La referencia 93074218 presenta un índice de eficiencia energética EEI de 0,18.

La potencia eléctrica absorbida se regula entre solo:

• Potencia mínima P1: 3 W.
• Potencia máxima P1: 37 W.

Esta modulación permite adaptar el consumo a las necesidades del circuito y supone una importante diferencia respecto a las antiguas circuladoras de velocidad fija.

Alimentación monofásica 220-240 V

La Grundfos ALPHA2 GO 25-60 130 funciona con una alimentación eléctrica monofásica de 220-240 V y 50/60 Hz.

El consumo de corriente se encuentra entre:

• Corriente mínima: 0,04 A.
• Corriente máxima: 0,40 A.

La bomba incorpora protección térmica electrónica y dispone de clase de aislamiento F.

Conector eléctrico de instalación rápida

Grundfos equipa la ALPHA2 GO con un conector de instalación diseñado para realizar la conexión eléctrica sin herramientas.

Este sistema facilita tanto el montaje en instalaciones nuevas como la sustitución de una circuladora existente.

Longitud de instalación compacta de 130 mm

La denominación 130 del modelo corresponde a una distancia entre conexiones de 130 mm.

Este formato resulta especialmente útil en instalaciones donde el espacio disponible es reducido o cuando se necesita sustituir una bomba existente con la misma longitud constructiva.

Antes de realizar una sustitución deben comprobarse tanto la longitud de 130 mm como el diámetro de las conexiones hidráulicas.

Conexiones hidráulicas G 1½"

La referencia 93074218 incorpora conexiones roscadas G 1½" según ISO 228-1.

La presión nominal de las conexiones es PN 10.

La combinación de conexión G 1½" y longitud de 130 mm diferencia esta versión de otras ALPHA2 GO 25-60 que utilizan una distancia de instalación de 180 mm.

Presión máxima de trabajo de 10 bar

La bomba admite una presión máxima de funcionamiento de 10 bar.

El circuito hidráulico y sus elementos de seguridad deben dimensionarse para mantener la presión dentro de los límites admitidos por la circuladora y por los demás componentes de la instalación.

Temperatura del líquido de 2 a 110 °C

Grundfos especifica para la referencia 93074218 un rango de temperatura del líquido bombeado de 2 a 110 °C.

La temperatura ambiente permitida durante el funcionamiento se sitúa entre 0 y 55 °C.

Este amplio intervalo permite utilizarla en diferentes circuitos cerrados de calefacción y climatización, siempre que el fluido y el resto de componentes sean compatibles.

Cuerpo de bomba de hierro fundido

El cuerpo hidráulico está fabricado en hierro fundido EN-GJL-150.

El impulsor utiliza un material compuesto reforzado formado por PES con un 30 % de fibra de vidrio y PESU-GF20%.

Esta versión está destinada principalmente a circuitos cerrados de calefacción y climatización.

Protección IP44

La Grundfos ALPHA2 GO 25-60 130 dispone de un grado de protección IP44.

La instalación debe respetar las posiciones de montaje, condiciones ambientales y requisitos eléctricos establecidos por el fabricante.

Características técnicas de la Grundfos 93074218

• Marca: Grundfos.
• Gama: ALPHA2 GO.
• Modelo: ALPHA2 GO 25-60 130.
• Referencia: 93074218.
• Tipo: bomba circuladora electrónica de alta eficiencia.
• Aplicación: calefacción y climatización.
• Fluido indicado en ficha: agua.
• Caudal nominal: 1,9 m³/h.
• Altura nominal: 3,26 m.
• Altura máxima: 6 m.
• Longitud de instalación: 130 mm.
• Tipo de conexión: roscada G.
• Tamaño de conexión: G 1½".
• Norma de conexión: ISO 228-1.
• Presión nominal: PN 10.
• Presión máxima de funcionamiento: 10 bar.
• Temperatura del líquido: 2-110 °C.
• Temperatura ambiente: 0-55 °C.
• Alimentación: 1 x 220-240 V.
• Frecuencia: 50/60 Hz.
• Potencia mínima absorbida: 3 W.
• Potencia máxima absorbida: 37 W.
• Corriente mínima: 0,04 A.
• Corriente máxima: 0,40 A.
• Índice de eficiencia energética EEI: 0,18.
• Convertidor de frecuencia: integrado.
• Protección térmica: electrónica.
• Grado de protección: IP44.
• Clase de aislamiento: F.
• Material del cuerpo: hierro fundido EN-GJL-150.
• Material del impulsor: composite PES 30 % GF + PESU-GF20%.
• Presión proporcional: sí.
• Presión constante: sí.
• Caudal constante: sí.
• Curva constante: sí.
• AUTOADAPT: sí.
• Entrada PWM: sí.
• Bluetooth: integrado.
• Compatible con Grundfos GO: sí.
• Configuración guiada: sí.
• Detección y evacuación de aire: sí.
• Protección contra marcha en seco: sí.
• Arranque robusto: sí.
• Equilibrado hidráulico: sí, mediante Grundfos GO.
• Registro de eventos y tendencias: sí.
• Orientación de la cabeza: 9H.
• Homologaciones: CE y VDE.
• Peso neto: 1,76 kg.
• Peso bruto: 1,98 kg.
• EAN: 5715467404456.

Circuladora compacta e inteligente para calefacción

La Grundfos ALPHA2 GO 25-60 130 combina una altura máxima de 6 metros y conexiones G 1½" con una longitud compacta de solo 130 mm, facilitando su integración en instalaciones donde el espacio disponible es limitado.

Su consumo de 3 a 37 W, índice EEI de 0,18, AUTOADAPT y diferentes modos de regulación permiten adaptar el funcionamiento a sistemas de radiadores, suelo radiante y otros circuitos cerrados de calefacción y climatización.

La conexión directa con Grundfos GO añade configuración guiada, equilibrado hidráulico, detección de aire, diagnóstico, registro histórico y herramientas específicas para la sustitución de circuladoras, convirtiéndola en una solución especialmente completa para instalaciones nuevas y modernizaciones.
