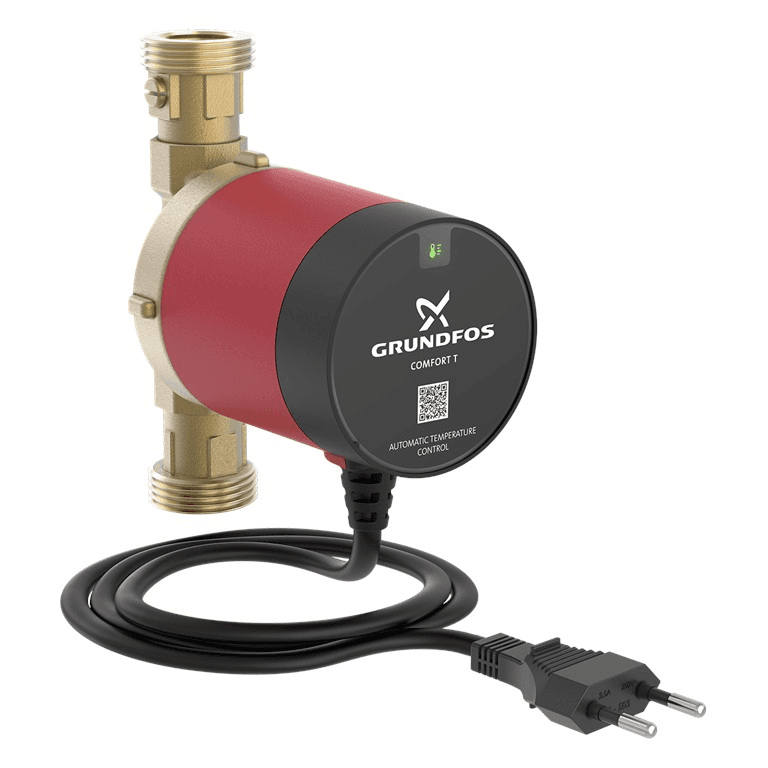

Bomba circuladora Grundfos COMFORT 15-14 BX T

La bomba circuladora Grundfos COMFORT 15-14 BX T, referencia 93094846, está diseñada para la recirculación de agua caliente sanitaria en instalaciones residenciales. Su funcionamiento mantiene el agua caliente circulando por la tubería de retorno para reducir el tiempo de espera hasta disponer de ACS en los puntos de consumo y limitar el agua que se desperdicia mientras llega a la temperatura deseada.

Esta versión BX T combina un cuerpo de bomba de latón apto para agua potable con válvula de corte y válvula antirretorno integradas, conexión exterior G 1 y control automático por temperatura. Incorpora además motor de imanes permanentes de bajo consumo, sensor de temperatura integrado, protección contra funcionamiento en seco y aislamiento térmico para el cuerpo de la bomba.

Circuladora específica para recirculación de agua caliente sanitaria

La Grundfos COMFORT 15-14 BX T está concebida específicamente para circuitos de recirculación de agua caliente sanitaria. La bomba hace circular el agua entre el generador o acumulador y los puntos de consumo a través de una línea de retorno, ayudando a mantener disponible agua caliente en la instalación.

Grundfos indica que las bombas COMFORT están destinadas a edificios residenciales y que, dependiendo de la disposición de las tuberías, también pueden emplearse en determinadas instalaciones residenciales de mayor tamaño.

Control automático por temperatura

La letra T identifica esta versión como una bomba equipada con control de temperatura. La COMFORT mide continuamente la temperatura del agua mediante un sensor integrado y adapta automáticamente sus puntos de arranque y parada.

No requiere que el usuario programe manualmente una temperatura de conexión o desconexión. La electrónica determina los límites de funcionamiento tomando como referencia la temperatura máxima detectada en el circuito.

Como ejemplo de funcionamiento, Grundfos indica que, si la temperatura máxima detectada en el sistema es de 45 grados Celsius, la bomba puede detenerse cuando el agua supera aproximadamente 41 grados Celsius y volver a arrancar cuando desciende por debajo de unos 38 grados Celsius.

La temperatura máxima del sistema se vuelve a evaluar periódicamente, permitiendo que el control se adapte a las condiciones reales de la instalación.

Versión T sin temporizador ni AUTOADAPT

La COMFORT 15-14 BX T debe diferenciarse de las variantes TDT y TA de la misma familia. Este modelo dispone específicamente de control automático por temperatura.

• COMFORT T: control mediante temperatura.
• COMFORT TDT: control mediante temporizador y temperatura.
• COMFORT TA: control AUTOADAPT basado en los hábitos de consumo y temperatura.

La referencia 93094846 corresponde a la versión BX T, por lo que no incorpora el temporizador digital de la variante TDT ni el aprendizaje de hábitos de la versión TA.

Caudal máximo de 0,5 metros cúbicos por hora

La gama COMFORT 15-14 ofrece unas prestaciones hidráulicas específicamente dimensionadas para circuitos de recirculación de ACS:

• Caudal máximo: 0,5 metros cúbicos por hora.
• Altura máxima: 1,2 metros.
• Presión máxima de salida: 10 bar.
• Presión mínima de entrada: 0,05 bar.

Estas prestaciones permiten mantener la circulación necesaria en circuitos domésticos de retorno de agua caliente sin recurrir a una bomba sobredimensionada para la aplicación.

Consumo eléctrico de solo 5 a 7 vatios

La Grundfos COMFORT incorpora un motor de imanes permanentes diseñado para ofrecer un consumo eléctrico reducido.

• Consumo eléctrico: de 5 a 7 vatios.
• Alimentación: 1 × 230 voltios.
• Frecuencia: 50/60 hercios.
• Clase del aparato: doble aislamiento.
• Grado de protección: IP44.

La bomba se suministra con un cable de alimentación de aproximadamente 1,5 metros y enchufe, facilitando la conexión eléctrica durante la instalación.

Motor de rotor esférico

La COMFORT emplea un diseño de rotor esférico. Grundfos utiliza esta construcción para reducir el riesgo de bloqueo provocado por depósitos de cal y facilitar el funcionamiento con aguas de diferente dureza.

El fabricante especifica que la bomba puede trabajar con agua de dureza sin límite establecido, una característica especialmente relevante en instalaciones de ACS situadas en zonas con agua dura.

Protección contra funcionamiento en seco

La bomba incorpora protección electrónica contra funcionamiento en seco. Si el equipo funciona principalmente con aire, la electrónica detiene repetidamente el rotor para proteger el cojinete.

Una vez que el circuito está correctamente lleno y purgado, la bomba puede recuperar su funcionamiento normal.

Cuerpo de latón para agua potable

El cuerpo hidráulico está fabricado en latón, material empleado por Grundfos en esta familia para su contacto con agua potable.

La bomba cuenta además con homologaciones para aplicaciones de agua potable como UBA, WRAS y ACS, junto con homologaciones de seguridad CE y VDE.

Válvula de corte y antirretorno integradas

La denominación BX identifica la versión equipada de fábrica con:

• Válvula de corte integrada.
• Válvula antirretorno integrada.

Estas válvulas facilitan la instalación y las operaciones de mantenimiento. La válvula antirretorno impide la circulación en sentido contrario, mientras que la válvula de corte permite aislar la bomba durante determinadas intervenciones.

Conexión exterior G 1

La referencia 93094846 dispone de conexiones exteriores G 1 y una longitud de instalación de 140 milímetros.

• Conexión: rosca exterior G 1.
• Longitud entre conexiones: 140 milímetros.
• Peso neto aproximado: 1,14 kilogramos.
• Peso bruto aproximado: 1,24 kilogramos.

Estas características deben comprobarse frente al espacio disponible y las conexiones existentes cuando la bomba se utiliza como sustitución de otro circulador.

Temperatura del agua de hasta 95 grados Celsius

Grundfos especifica un amplio intervalo de temperatura para el líquido bombeado:

• Temperatura mínima del líquido: 2 grados Celsius.
• Temperatura máxima del líquido: 95 grados Celsius.

La bomba está destinada exclusivamente a la circulación de agua potable dentro de las condiciones indicadas por el fabricante.

Nivel sonoro reducido

El motor de imanes permanentes y la construcción del rotor permiten un funcionamiento silencioso. Grundfos declara un nivel sonoro igual o inferior a 22 dB(A).

Este reducido nivel acústico es especialmente apropiado para instalaciones residenciales donde la bomba puede estar situada cerca de zonas habitadas.

Aislamiento térmico incluido

La bomba se suministra con una cápsula de aislamiento para el cuerpo de la bomba. Este elemento ayuda a reducir las pérdidas térmicas desde el cuerpo de latón hacia el ambiente.

El control por temperatura complementa esta característica evitando que la bomba tenga que funcionar continuamente cuando el agua del circuito mantiene una temperatura suficiente.

Reducción de pérdidas térmicas mediante control de temperatura

Frente a un circulador funcionando continuamente las 24 horas, Grundfos indica que el modo de control por temperatura puede ayudar a reducir las pérdidas térmicas asociadas a la recirculación.

Según los datos comparativos publicados por el fabricante para la gama COMFORT, el control T puede reducir las pérdidas térmicas de recirculación aproximadamente un 25 % frente al funcionamiento continuo, aunque el ahorro real depende de la instalación, aislamiento, temperaturas y hábitos de consumo.

Instalación compacta

La construcción compacta facilita el montaje en espacios reducidos. Grundfos permite diferentes orientaciones del cabezal, siempre respetando las posiciones y requisitos indicados en las instrucciones de instalación.

Para las versiones con control de temperatura, Grundfos recomienda evitar que el sensor quede expuesto directamente al calor del generador de ACS. Entre otras indicaciones, establece una distancia mínima de aproximadamente 50 centímetros respecto al calentador de agua.

Instalación y puesta en marcha

Antes de poner la bomba en funcionamiento, el circuito debe llenarse, lavarse y purgarse correctamente para eliminar el aire.

La COMFORT incorpora protección contra funcionamiento en seco, pero el fabricante establece que no debe utilizarse esta función como sustituto de una correcta puesta en marcha del circuito.

Durante la instalación también debe respetarse el sentido del caudal indicado sobre el cuerpo de la bomba.

Mantenimiento sencillo

El diseño desmontable permite separar el cabezal de la carcasa para realizar tareas de limpieza. El rotor puede extraerse para eliminar posibles depósitos de cal siguiendo las instrucciones de mantenimiento de Grundfos.

La válvula de corte integrada en la versión BX simplifica determinadas operaciones sobre el motor sin necesidad de vaciar completamente el circuito.

Aplicaciones de la Grundfos COMFORT 15-14 BX T

La bomba está destinada principalmente a circuitos de recirculación de ACS en instalaciones residenciales con línea de retorno.

Puede formar parte de instalaciones con diferentes sistemas de producción de agua caliente, siempre que la configuración hidráulica sea compatible y se respeten las condiciones de funcionamiento indicadas por Grundfos.

Contenido del suministro

Según la documentación de Grundfos, el suministro incluye:

• Bomba circuladora COMFORT 15-14 BX T.
• Cable eléctrico integrado con enchufe.
• Cápsula de aislamiento para el cuerpo de la bomba.
• Válvula de corte integrada en la versión BX.
• Válvula antirretorno integrada en la versión BX.
• Guía rápida de instalación y funcionamiento.

Características técnicas de la Grundfos COMFORT 15-14 BX T

• Marca: Grundfos.
• Gama: COMFORT.
• Modelo: COMFORT 15-14 BX T.
• Referencia: 93094846.
• Aplicación: recirculación de agua caliente sanitaria.
• Fluido: agua potable.
• Modo de control: control automático por temperatura.
• Sensor de temperatura: integrado.
• Caudal máximo: 0,5 metros cúbicos por hora.
• Altura máxima: 1,2 metros.
• Temperatura del líquido: de 2 a 95 grados Celsius.
• Presión máxima de salida: 10 bar.
• Presión mínima de entrada: 0,05 bar.
• Material del cuerpo: latón.
• Conexión: G 1 exterior.
• Longitud de instalación: 140 milímetros.
• Válvula antirretorno: integrada.
• Válvula de corte: integrada.
• Motor: imanes permanentes.
• Diseño del rotor: esférico.
• Consumo eléctrico: de 5 a 7 vatios.
• Tensión: 230 voltios.
• Frecuencia: 50/60 hercios.
• Clase eléctrica: doble aislamiento.
• Grado de protección: IP44.
• Nivel sonoro: igual o inferior a 22 dB(A).
• Protección contra funcionamiento en seco: sí.
• Dureza admisible del agua: sin límite especificado por Grundfos.
• Cable de alimentación: aproximadamente 1,5 metros con enchufe.
• Aislamiento del cuerpo: incluido.
• Peso neto aproximado: 1,14 kilogramos.
• Homologaciones para agua potable: UBA, WRAS y ACS.
• Homologaciones de seguridad: CE y VDE.

Recirculación de ACS con control automático y bajo consumo

La Grundfos COMFORT 15-14 BX T reúne en un equipo compacto las funciones principales necesarias para una instalación doméstica de recirculación de agua caliente: cuerpo de latón para agua potable, control automático por temperatura, válvula antirretorno, válvula de corte, protección contra funcionamiento en seco y motor de imanes permanentes de solo 5 a 7 vatios.

Su conexión G 1, longitud de montaje de 140 milímetros, funcionamiento silencioso y regulación térmica automática hacen de la referencia 93094846 una solución especialmente práctica para instalaciones de ACS que buscan disponer de agua caliente con rapidez y evitar el funcionamiento continuo innecesario de la bomba.
