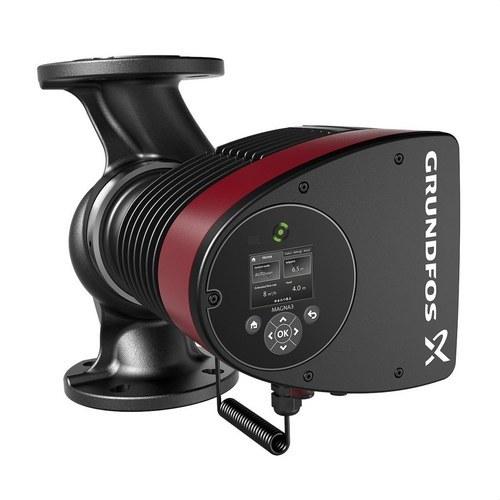

Bomba circuladora Grundfos MAGNA3 65-120 F

La bomba circuladora Grundfos MAGNA3 65-120 F es una solución avanzada y eficiente para sistemas de calefacción en edificaciones comerciales. Su diseño intuitivo permite una fácil configuración y adaptación a cualquier tipo de instalación. La MAGNA3 es la mejor opción cuando el control, la supervisión y el confort son clave en el sistema. Gracias a su integración sencilla en sistemas de gestión de edificios (BMS) mediante módulos CIM opcionales, garantiza un control optimizado del sistema de calefacción, proporcionando un flujo constante de agua caliente a través de toda la instalación.

Con un caudal nominal de 25.76 m³/h y una altura nominal de 7.388 m, esta bomba es capaz de manejar sistemas de calefacción de gran envergadura, asegurando una distribución uniforme del calor. Su altura máxima de 12 metros asegura que la bomba puede manejar sistemas con grandes exigencias de presión. Además, su clase de eficiencia energética (EEI) de 0.17 la convierte en una opción rentable y eficiente para instalaciones comerciales.

Especificaciones técnicas:

• Caudal nominal: 25.76 m³/h, ideal para aplicaciones de calefacción en grandes edificios comerciales.
• Altura nominal: 7.388 m, proporcionando la presión necesaria para sistemas de calefacción de alta demanda.
• Altura máxima: 120 dm (12 m), lo que garantiza una presión estable en sistemas de gran tamaño.

Materiales:

La bomba MAGNA3 65-120 F está fabricada con materiales de alta calidad que garantizan su durabilidad y resistencia a largo plazo. El cuerpo hidráulico está construido en fundición EN 1561 EN-GJL-250, ASTM A48-250B, lo que asegura una excelente resistencia a la corrosión y el desgaste. El impulsor, fabricado en composite, proporciona ligereza y eficiencia, contribuyendo a la optimización del rendimiento general del sistema.

• Cuerpo hidráulico: Fundición EN 1561 EN-GJL-250 ASTM A48-250B, resistente a la corrosión y duradero.
• Impulsor: Composite, para un funcionamiento eficiente y de larga duración.

Instalación:

La bomba está diseñada para operar en un rango de temperaturas ambientales de 0 °C a 40 °C, lo que la hace adecuada para diversas aplicaciones comerciales. Con una presión de trabajo máxima de 10 bar y conexiones de tipo DIN de tamaño DN 65, esta bomba es fácil de instalar en sistemas de calefacción comerciales. Su longitud entre puertos de 340 mm facilita una integración rápida y eficiente en cualquier instalación.

• Presión de trabajo máxima: 10 bar.
• Tamaño de la conexión: DN 65, asegurando compatibilidad con sistemas estándar.
• Longitud puerto a puerto: 340 mm, proporcionando una instalación compacta y eficiente.

Líquido bombeado:

La Grundfos MAGNA3 65-120 F está diseñada para bombear agua en un rango de temperatura de -10 °C a 110 °C, lo que la convierte en una opción versátil para una amplia variedad de sistemas de calefacción y climatización. La temperatura de operación habitual es de 60 °C, lo que garantiza un rendimiento óptimo en aplicaciones de calefacción comercial.

• Rango de temperatura del líquido: -10 °C a 110 °C.
• Temperatura del líquido durante el funcionamiento: 60 °C.
• Densidad del líquido bombeado: 983.2 kg/m³.

Datos eléctricos:

La bomba está equipada con un motor de alta eficiencia, con una potencia de entrada máxima de 763 W y un consumo mínimo de 16 W, lo que asegura un bajo consumo de energía sin sacrificar el rendimiento. Funciona con una tensión nominal de 1 x 230 V y es compatible con frecuencias de red de 50/60 Hz. Su grado de protección IP X4D y clase de aislamiento F garantizan que la bomba está protegida frente a la entrada de polvo y agua, lo que asegura un funcionamiento seguro y duradero en cualquier condición de trabajo.

• Potencia de entrada máxima (P1): 763 W.
• Potencia de entrada mínima (P1): 16 W, para una operación energéticamente eficiente.
• Frecuencia de red: 50 / 60 Hz.
• Tensión nominal: 1 x 230 V.
• Consumo de corriente máximo: 3.45 A.
• Grado de protección: IP X4D, proporcionando una excelente protección contra el polvo y el agua.
• Clase de aislamiento: Clase F, adecuada para aplicaciones de temperatura moderada.

Otros detalles:

Con un peso neto de 21.5 kg y un peso bruto de 23.7 kg, la bomba MAGNA3 65-120 F es robusta y está diseñada para soportar condiciones de trabajo intensivas en sistemas de calefacción comerciales. Su volumen de transporte es de 0.057 m³, lo que facilita su manejo y almacenamiento durante el transporte.

• Peso neto: 21.5 kg.
• Peso bruto: 23.7 kg.
• Volumen de transporte: 0.057 m³.

Cumplimiento medioambiental:

La bomba cumple con normativas medioambientales como CN ROHS y WEEE, lo que garantiza que su diseño y fabricación respetan los principios de sostenibilidad, reduciendo el impacto ambiental.
