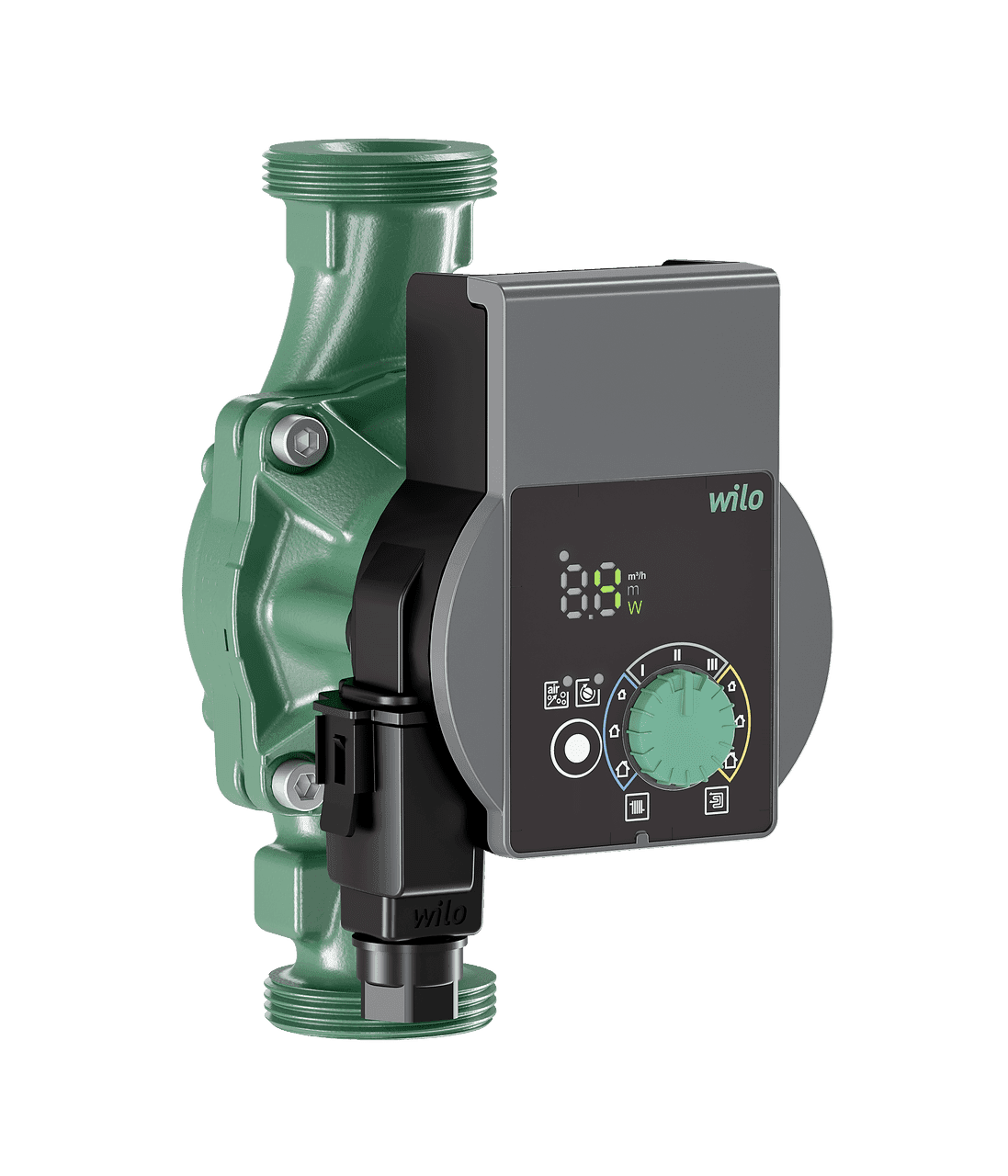

Bomba circuladora Wilo Yonos PICO 25/1-4

La bomba circuladora Wilo Yonos PICO 25/1-4, referencia 4215513, es una bomba de rotor húmedo de alta eficiencia con regulación electrónica, diseñada para instalaciones de calefacción y climatización. Ofrece un caudal máximo de 2,7 metros cúbicos por hora y una altura máxima de impulsión de 4,3 metros, combinando regulación automática, bajo consumo eléctrico y un formato compacto.

Equipada con motor síncrono de tecnología ECM y electrónica integrada, permite seleccionar presión diferencial variable, presión diferencial constante o tres curvas de velocidad constante. Su pantalla LED muestra el valor de consigna, el caudal real, el consumo eléctrico y los códigos de avería, facilitando tanto el ajuste inicial como el seguimiento del funcionamiento de la instalación.

Bomba circuladora electrónica Wilo Yonos PICO 25/1-4

La Wilo Yonos PICO está concebida como una bomba circuladora de rotor húmedo libre de mantenimiento. El conjunto incorpora motor resistente al bloqueo y regulación electrónica continua para adaptar el funcionamiento de la bomba a las necesidades hidráulicas del circuito.

Esta tecnología permite utilizarla en diferentes configuraciones de calefacción y climatización, incluyendo instalaciones con radiadores y sistemas de calefacción por suelo radiante.

Caudal máximo de 2,7 metros cúbicos por hora

La referencia 4215513 proporciona las siguientes prestaciones hidráulicas máximas:

• Caudal máximo: 2,7 metros cúbicos por hora.
• Altura máxima de impulsión: 4,3 metros.
• Presión máxima de trabajo: 10 bar.

El punto de funcionamiento real dependerá de las pérdidas de carga y del caudal requerido por la instalación.

Tres modos de regulación

La bomba permite seleccionar distintos modos de funcionamiento para adaptarse al tipo de circuito hidráulico:

• Δp-v: regulación mediante presión diferencial variable.
• Δp-c: regulación mediante presión diferencial constante.
• Velocidad constante: tres velocidades o curvas de funcionamiento seleccionables.

La presión diferencial variable resulta especialmente adecuada para determinadas instalaciones de radiadores con variación de caudal, mientras que la presión diferencial constante puede utilizarse en aplicaciones donde se requiere mantener una presión estable, como determinados circuitos de calefacción por suelo radiante.

Pantalla LED con información de funcionamiento

La Yonos PICO 25/1-4 incorpora un indicador LED de segmentos que facilita la configuración y supervisión de la bomba.

La pantalla permite visualizar:

• Valor de consigna seleccionado.
• Caudal real.
• Consumo eléctrico actual.
• Códigos de avería.
• Activación del reinicio manual o de la función de purga.

El ajuste se realiza mediante el característico botón verde de Wilo, simplificando la puesta en marcha y la selección del modo de regulación.

Consumo eléctrico de solo 4 a 20 vatios

Gracias al motor de tecnología ECM y a la regulación electrónica integrada, la bomba adapta su consumo al punto de funcionamiento requerido.

• Consumo mínimo P1: 4 vatios.
• Consumo máximo P1: 20 vatios.
• Potencia nominal P2: 15 vatios.
• Índice de eficiencia energética IEE: igual o inferior a 0,18.

El reducido índice de eficiencia energética sitúa esta bomba dentro de la categoría de circuladoras de alta eficiencia.

Motor síncrono con tecnología ECM

La Wilo Yonos PICO utiliza un motor síncrono resistente al bloqueo con tecnología ECM y regulación electrónica de potencia integrada.

• Alimentación: monofásica de 230 voltios, con tolerancia de ±10 %.
• Frecuencia: 50/60 hercios.
• Velocidad mínima: 700 revoluciones por minuto.
• Velocidad máxima: 3.400 revoluciones por minuto.
• Clase de aislamiento: F.
• Grado de protección: IPX4D.

La bomba incorpora protección de motor y un diseño resistente al bloqueo para mejorar la fiabilidad durante el funcionamiento.

Función de desbloqueo automático

La Yonos PICO dispone de una función automática de desbloqueo. Esta función ayuda a recuperar el funcionamiento cuando el rotor queda bloqueado después de un periodo prolongado de parada o por determinadas condiciones del circuito.

Función manual de purga

La bomba incorpora una función de purga manual destinada a facilitar la eliminación de aire acumulado en el compartimento del motor durante la puesta en marcha o después de intervenciones en la instalación.

También dispone de función de reinicio manual accesible desde los elementos de mando de la propia bomba.

Filtro de partículas integrado

Wilo especifica para esta referencia un filtro de partículas como parte del equipamiento de la bomba.

Este elemento forma parte del diseño destinado a proteger el funcionamiento interno de la circuladora frente a determinadas partículas presentes en el fluido.

Temperatura del fluido de -10 a 95 grados Celsius

La bomba admite un amplio rango de temperaturas del fluido:

• Temperatura mínima del fluido: -10 grados Celsius.
• Temperatura máxima del fluido: 95 grados Celsius.
• Temperatura ambiente mínima: -10 grados Celsius.
• Temperatura ambiente máxima: 40 grados Celsius.

Estas características permiten utilizar la circuladora tanto en sistemas de calefacción como en determinadas instalaciones de climatización, siempre que las propiedades del fluido sean compatibles con los materiales de la bomba.

Presión máxima de trabajo de 10 bar

La Yonos PICO 25/1-4 está diseñada para trabajar con una presión máxima de servicio de 10 bar.

Wilo especifica además las siguientes alturas mínimas de entrada para evitar condiciones hidráulicas desfavorables:

• A 50 grados Celsius: 0,5 metros.
• A 95 grados Celsius: 3 metros.

Conexión DN 25 y longitud de montaje de 180 milímetros

La bomba utiliza conexiones roscadas estándar para facilitar su integración en circuitos hidráulicos:

• Diámetro nominal: DN 25.
• Conexión de bomba: G 1½.
• Denominación alternativa de conexión: Rp 1.
• Longitud entre conexiones: 180 milímetros.

Estas dimensiones hacen que la referencia 4215513 sea adecuada para sustituciones y nuevas instalaciones que requieran una circuladora DN 25 con distancia de montaje de 180 milímetros.

Conector eléctrico Wilo

La conexión eléctrica se realiza mediante el conector rápido Wilo, diseñado para facilitar el conexionado durante el montaje y reducir el tiempo necesario para la instalación eléctrica de la bomba.

Materiales de construcción

La bomba combina materiales resistentes adaptados al trabajo continuo en circuitos de calefacción y climatización:

• Carcasa de la bomba: fundición gris.
• Rodete: polipropileno reforzado con un 40 % de fibra de vidrio, PP-GF40.
• Eje: acero inoxidable.
• Cojinetes: carbono impregnado de metal.

Dimensiones compactas

La Wilo Yonos PICO 25/1-4 presenta un diseño compacto que facilita su integración en instalaciones con espacio limitado.

• Longitud: 180 milímetros.
• Altura: 102 milímetros.
• Anchura: 131 milímetros.
• Peso neto aproximado: 1,8 kilogramos.

Aplicaciones en calefacción y climatización

La bomba está diseñada para circulación de agua en sistemas de calefacción y climatización. Sus diferentes modos de regulación permiten adaptarla a distintas configuraciones hidráulicas.

Entre sus aplicaciones habituales se encuentran:

• Sistemas de calefacción mediante radiadores.
• Instalaciones de calefacción por suelo radiante.
• Circuitos cerrados de calefacción.
• Sistemas de climatización compatibles con las condiciones de funcionamiento de la bomba.
• Renovación de antiguas bombas circuladoras por modelos electrónicos de alta eficiencia.

Características técnicas de la Wilo Yonos PICO 25/1-4 4215513

• Marca: Wilo.
• Serie: Yonos PICO.
• Referencia: 4215513.
• Modelo: Yonos PICO 25/1-4.
• Tipo: bomba circuladora de rotor húmedo.
• Regulación: electrónica.
• Tecnología del motor: ECM.
• Caudal máximo: 2,7 metros cúbicos por hora.
• Altura máxima: 4,3 metros.
• Presión máxima de trabajo: 10 bar.
• Modo de regulación Δp-v: sí.
• Modo de regulación Δp-c: sí.
• Velocidad constante: 3 niveles.
• Indicación de caudal: sí.
• Indicación de consumo: sí.
• Indicación de códigos de fallo: sí.
• Función de purga: sí, manual.
• Desbloqueo automático: sí.
• Reinicio manual: sí.
• Filtro de partículas: sí.
• Protección del motor: integrada.
• Índice de eficiencia energética: igual o inferior a 0,18.
• Consumo mínimo: 4 vatios.
• Consumo máximo: 20 vatios.
• Potencia nominal P2: 15 vatios.
• Velocidad: de 700 a 3.400 revoluciones por minuto.
• Alimentación: 230 voltios monofásicos ±10 %.
• Frecuencia: 50/60 hercios.
• Grado de protección: IPX4D.
• Clase de aislamiento: F.
• Temperatura del fluido: de -10 a 95 grados Celsius.
• Temperatura ambiente: de -10 a 40 grados Celsius.
• Diámetro nominal: DN 25.
• Conexión: G 1½.
• Longitud de montaje: 180 milímetros.
• Carcasa: fundición gris.
• Rodete: PP-GF40.
• Eje: acero inoxidable.
• Cojinetes: carbono impregnado de metal.
• Dimensiones: 180 × 102 × 131 milímetros.
• Peso neto aproximado: 1,8 kilogramos.
• Homologaciones: CE, VDE y EAC.
• EAN: 4048482758459.

Circuladora de alta eficiencia para calefacción y climatización

La Wilo Yonos PICO 25/1-4 4215513 combina un caudal máximo de 2,7 metros cúbicos por hora y una altura máxima de 4,3 metros con regulación electrónica, motor ECM y un consumo de solo 4 a 20 vatios.

Sus tres modos de regulación, pantalla LED con lectura de caudal y consumo, purga manual, desbloqueo automático, conexión rápida Wilo y un índice de eficiencia energética igual o inferior a 0,18 hacen de esta circuladora una solución especialmente práctica para nuevas instalaciones y para la sustitución de bombas convencionales en circuitos de calefacción y climatización.
