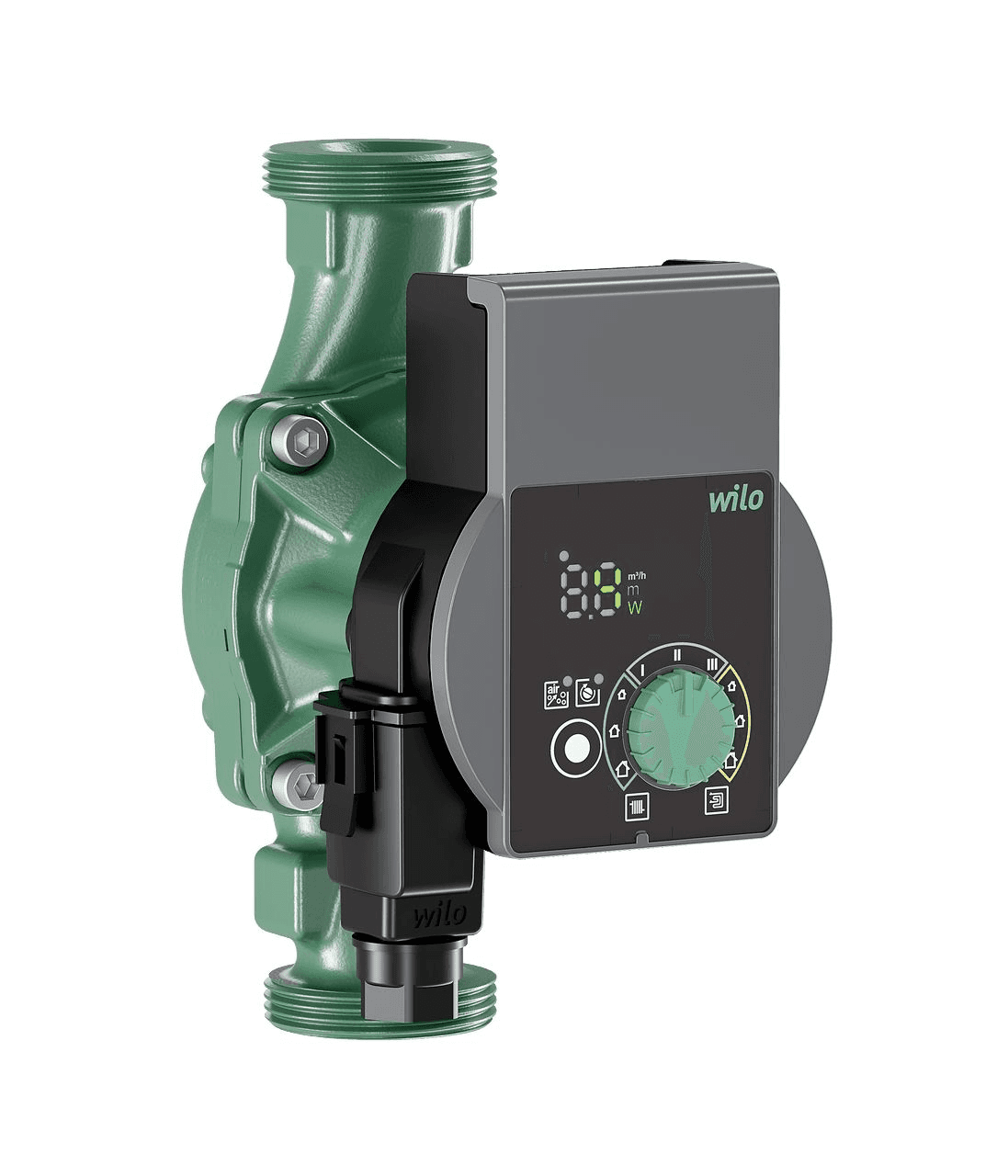

Información sobre Bomba circuladora Wilo Yonos PICO 25/1-6
La bomba circuladora Wilo Yonos PICO 25/1-6, referencia 4215515, es una bomba electrónica de alta eficiencia y rotor húmedo diseñada para la circulación de agua en instalaciones de calefacción y climatización. Ofrece un caudal máximo de 3,6 metros cúbicos por hora, una altura máxima de impulsión de 6 metros y una longitud de montaje de 180 milímetros.
Equipada con motor síncrono de tecnología ECM y regulación electrónica integrada, permite adaptar su funcionamiento a las necesidades hidráulicas reales de la instalación. Dispone de regulación por presión diferencial variable, presión diferencial constante y velocidad constante con 3 curvas, por lo que puede configurarse tanto para circuitos de radiadores como para calefacción por suelo radiante.
Bomba circuladora electrónica Wilo Yonos PICO 25/1-6
La Wilo Yonos PICO es una bomba circuladora de rotor húmedo libre de mantenimiento con conexión roscada y regulación electrónica continua de la presión diferencial.
Su electrónica controla la velocidad del motor para ajustar el funcionamiento al caudal y presión requeridos, reduciendo el consumo cuando la instalación no necesita trabajar a máxima potencia.
Caudal máximo de 3,6 metros cúbicos por hora
La referencia 4215515 proporciona un caudal máximo de 3,6 metros cúbicos por hora. El caudal real dependerá de la resistencia hidráulica del circuito, la altura seleccionada y el modo de regulación configurado.
Esta capacidad permite utilizarla en numerosos circuitos de calefacción y climatización domésticos y de pequeños edificios, siempre que el punto de funcionamiento requerido se encuentre dentro de la curva característica de la bomba.
Altura máxima de impulsión de 6 metros
La Wilo Yonos PICO 25/1-6 alcanza una altura máxima de impulsión de 6 metros.
Esta prestación permite compensar las pérdidas de carga producidas por tuberías, válvulas, emisores y otros componentes del circuito hidráulico.
Tres modos de regulación
La bomba dispone de diferentes estrategias de control para adaptarse al comportamiento de cada instalación:
- Presión diferencial variable: reduce la presión diferencial cuando disminuye el caudal solicitado.
- Presión diferencial constante: mantiene prácticamente constante el valor de presión diferencial seleccionado.
- Velocidad constante: permite escoger entre 3 curvas de funcionamiento a velocidad fija.
La selección correcta del modo de regulación ayuda a conseguir un funcionamiento eficiente y estable del sistema.
Indicada para radiadores y suelo radiante
Wilo contempla expresamente la utilización de la Yonos PICO en instalaciones de calefacción mediante radiadores y suelo radiante.
La regulación por presión diferencial variable resulta especialmente apropiada para muchos circuitos con válvulas termostáticas, mientras que la presión diferencial constante puede utilizarse en numerosos sistemas de suelo radiante.
Pantalla LED con información de funcionamiento
La bomba incorpora un indicador LED de segmentos que facilita la configuración y supervisión directamente desde el frontal.
La pantalla permite consultar:
- Valor de consigna seleccionado.
- Caudal real.
- Consumo de potencia actual.
- Códigos de avería.
Esta información facilita tanto la puesta en marcha como las comprobaciones habituales de funcionamiento.
Control mediante botón verde Wilo
El característico botón verde de Wilo permite seleccionar el modo de regulación y ajustar los principales parámetros de la bomba.
La combinación entre el mando giratorio y la pantalla LED simplifica el ajuste incluso durante operaciones de sustitución o mantenimiento.
Función manual de purga
La Yonos PICO 25/1-6 incorpora una función manual de purga destinada a eliminar el aire acumulado en el compartimento del motor.
Esta función resulta especialmente útil durante la primera puesta en marcha o después de trabajos de llenado, vaciado o mantenimiento del circuito.
Desbloqueo automático y reinicio manual
El motor es resistente al bloqueo e incorpora una función de desbloqueo automático.
También dispone de reinicio manual y protección del motor integrada, funciones que simplifican la puesta en servicio y el mantenimiento del equipo.
Motor síncrono con tecnología ECM
La bomba utiliza un motor síncrono con tecnología ECM y regulación electrónica de potencia integrada.
Su velocidad puede variar entre aproximadamente 700 y 4.200 revoluciones por minuto, adaptándose al modo de regulación seleccionado y a las necesidades hidráulicas del circuito.
Consumo eléctrico entre 4 y 40 vatios
Wilo especifica un consumo eléctrico mínimo de 4 vatios y máximo de 40 vatios.
La potencia nominal del motor es de 30 vatios. La regulación electrónica permite disminuir el consumo cuando la demanda del sistema se reduce.
Índice de eficiencia energética igual o inferior a 0,20
La Wilo Yonos PICO 25/1-6 presenta un índice de eficiencia energética igual o inferior a 0,20, valor que Wilo identifica como referencia para bombas circuladoras de elevada eficiencia.
El motor ECM y la regulación automática permiten reducir el consumo energético respecto a bombas convencionales que funcionan permanentemente a una velocidad fija.
Alimentación monofásica a 230 voltios
La bomba funciona con alimentación monofásica de 230 voltios, con una tolerancia del 10 por ciento, y es compatible con frecuencias de 50 o 60 hercios.
La conexión eléctrica se realiza mediante el conector rápido Wilo, concebido para simplificar el cableado durante el montaje y las operaciones de mantenimiento.
Temperatura del fluido entre -10 y 95 grados Celsius
El rango permitido de temperatura del fluido se encuentra entre -10 y 95 grados Celsius.
La temperatura ambiente admisible durante el funcionamiento está comprendida entre -10 y 40 grados Celsius.
Presión máxima de trabajo de 10 bar
La bomba admite una presión máxima de trabajo de 10 bar.
Wilo establece también una altura mínima de entrada de 0,5 metros con el fluido a 50 grados Celsius y de 3 metros a 95 grados Celsius.
Conexión DN 25 y longitud de montaje de 180 milímetros
La Wilo Yonos PICO 25/1-6 utiliza conexiones roscadas compatibles con numerosas instalaciones de calefacción existentes.
- Conexión de tubería: G 1 1/2.
- Conexión alternativa: RP 1.
- Diámetro nominal: DN 25.
- Longitud entre roscas: 180 milímetros.
La longitud de montaje de 180 milímetros diferencia esta referencia de la versión Yonos PICO 25/1-6-130, destinada a instalaciones con una distancia entre conexiones más reducida.
Materiales resistentes para circuitos hidráulicos
Wilo utiliza diferentes materiales adaptados al funcionamiento continuo en instalaciones de calefacción y climatización:
- Carcasa de la bomba: fundición gris.
- Rodete: polipropileno reforzado con un 40 por ciento de fibra de vidrio.
- Eje: acero inoxidable.
- Cojinetes: carbón impregnado de metal.
Su construcción de rotor húmedo permite prescindir del mantenimiento convencional del conjunto rotor-cojinetes dentro de las condiciones establecidas por el fabricante.
Filtro de partículas integrado
El equipamiento de serie incluye un filtro de partículas, integrado como parte del diseño de la bomba.
Este elemento contribuye al funcionamiento fiable de los componentes internos durante el servicio.
Protección IPX4D y aislamiento clase F
El motor presenta un grado de protección IPX4D y una clase de aislamiento F.
La bomba cumple además con los requisitos de compatibilidad electromagnética indicados por Wilo y dispone de homologaciones y marcados CE, VDE y EAC.
Dimensiones y peso
La Yonos PICO 25/1-6 presenta un formato compacto para facilitar su integración en salas técnicas y circuitos de calefacción.
- Longitud: 180 milímetros.
- Altura: 102 milímetros.
- Anchura: 131 milímetros.
- Longitud de montaje: 180 milímetros.
- Peso neto aproximado: 1,8 kilogramos.
Características técnicas de la Wilo Yonos PICO 25/1-6
- Marca: Wilo.
- Gama: Yonos PICO.
- Referencia: 4215515.
- Modelo: Yonos PICO 25/1-6.
- EAN: 4048482758473.
- Tipo de producto: bomba circuladora electrónica de rotor húmedo.
- Aplicación: calefacción y climatización.
- Caudal máximo: 3,6 metros cúbicos por hora.
- Altura máxima de impulsión: 6 metros.
- Presión máxima de trabajo: 10 bar.
- Temperatura mínima del fluido: -10 grados Celsius.
- Temperatura máxima del fluido: 95 grados Celsius.
- Temperatura ambiente: entre -10 y 40 grados Celsius.
- Alimentación: monofásica de 230 voltios, con tolerancia del 10 por ciento.
- Frecuencia: 50 o 60 hercios.
- Potencia nominal del motor: 30 vatios.
- Consumo mínimo: 4 vatios.
- Consumo máximo: 40 vatios.
- Velocidad mínima: 700 revoluciones por minuto.
- Velocidad máxima: 4.200 revoluciones por minuto.
- Índice de eficiencia energética: igual o inferior a 0,20.
- Modos de regulación: presión diferencial variable, presión diferencial constante y velocidad constante con 3 curvas.
- Pantalla: indicador LED de segmentos.
- Visualización: valor de consigna, caudal real, consumo de potencia y códigos de avería.
- Función de purga: manual.
- Desbloqueo automático: sí.
- Reinicio manual: sí.
- Protección de motor integrada: sí.
- Motor resistente al bloqueo: sí.
- Filtro de partículas: sí.
- Conexión eléctrica: conector Wilo.
- Conexión hidráulica: G 1 1/2.
- Conexión alternativa: RP 1.
- Diámetro nominal: DN 25.
- Longitud de montaje: 180 milímetros.
- Carcasa: fundición gris.
- Rodete: polipropileno reforzado con fibra de vidrio.
- Eje: acero inoxidable.
- Cojinetes: carbón impregnado de metal.
- Grado de protección: IPX4D.
- Clase de aislamiento: F.
- Longitud: 180 milímetros.
- Altura: 102 milímetros.
- Anchura: 131 milímetros.
- Peso neto aproximado: 1,8 kilogramos.
- Homologaciones y marcados: CE, VDE y EAC.
Circulación eficiente para radiadores y suelo radiante
La Wilo Yonos PICO 25/1-6 combina un caudal máximo de 3,6 metros cúbicos por hora, 6 metros de altura y regulación electrónica en una bomba compacta y eficiente para instalaciones de calefacción y climatización.
Su motor ECM, consumo de solo 4 a 40 vatios, pantalla LED, tres modos de regulación, función de purga, desbloqueo automático y conexión rápida Wilo facilitan tanto la instalación como el ajuste y mantenimiento del circuito hidráulico.
