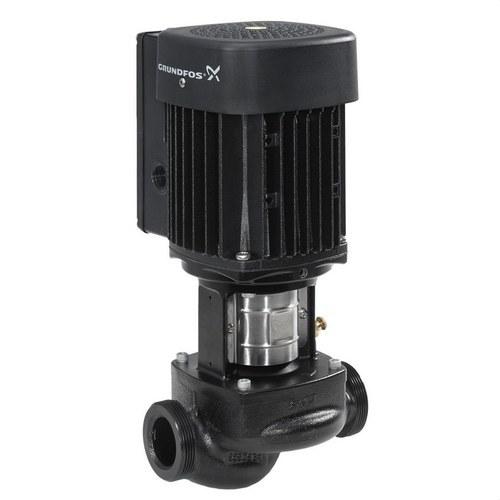

Bomba en línea TP 25-90/2 A-O-A-BQQE-DW1

La Grundfos TP 25-90/2 A-O-A-BQQE-DW1, referencia 98346604, es una bomba centrífuga en línea de una etapa diseñada para aplicaciones de calefacción, refrigeración y aire acondicionado en edificios comerciales. Con un caudal nominal de 7,88 m³/h y una altura manométrica de 7,93 m, esta bomba es ideal para garantizar un funcionamiento fiable en circuitos cerrados con altos estándares de eficiencia y durabilidad.

Esta bomba presenta un diseño de voluta en línea con bocas de aspiración y descarga del mismo diámetro (DN 25 - 1 1/2"), lo que facilita el montaje sin necesidad de rediseñar la tubería. El sistema de extracción superior permite desmontar fácilmente el motor, el cabezal de la bomba y el impulsor sin desmontar el cuerpo hidráulico, lo que agiliza las labores de mantenimiento y reduce los tiempos de parada.

Está equipada con un cierre mecánico de fuelle no balanceado tipo BQQE conforme a EN 12756, que garantiza un sellado fiable en un amplio rango de temperaturas y presiones. El motor asíncrono de 2 polos (tipo 71C) cuenta con refrigeración por ventilador, clase de eficiencia IE2 y una potencia de 0,37 kW, con excelente rendimiento incluso en cargas parciales.

Aplicaciones recomendadas

• Sistemas de climatización en edificios comerciales
• Circulación de agua en instalaciones de calefacción o refrigeración
• Distribución hidráulica en sistemas cerrados a presión

Especificaciones hidráulicas

• Caudal nominal: 7,88 m³/h
• Altura nominal: 7,93 m
• Diámetro del impulsor: 89 mm
• Rango de temperatura del líquido: de -25 °C a 120 °C
• Presión máxima de trabajo: 10 bar

Materiales

• Cuerpo hidráulico: Fundición EN-GJL-200 (ASTM clase 30)
• Impulsor: Composite PES con 30 % de fibra de vidrio (PES+30% GF)

Datos de instalación

• Tipo de conexión: Rosca G (ISO 228-1)
• Tamaño de conexión: DN 25 – 1 1/2”
• Presión nominal: PN 10
• Longitud entre puertos: 180 mm
• Temperatura ambiente permitida: de -30 °C a +40 °C

Características eléctricas

• Motor: Asíncrono 2 polos, tipo 71C
• Potencia nominal (P2): 0,37 kW
• Tensión: 1 × 220–230 V
• Frecuencia: 50 Hz
• Corriente nominal: 2,50–2,60 A
• Cos φ: 0,94–0,95
• Clase de aislamiento: F | Grado de protección: IP55
• Velocidad nominal: 2700–2730 rpm

Datos adicionales

• Clase de eficiencia IE: IE2
• Eficiencia a carga total: 69,5 %
• Índice de eficiencia mínima (MEI): 0,70
• Peso neto: 12,8 kg | Peso bruto: 14,8 kg
• Volumen de transporte: 0,041 m³
• País de origen: Hungría

La Grundfos TP 25-90/2 A-O-A-BQQE-DW1 es una solución eficiente, duradera y fácil de mantener para aplicaciones térmicas y de climatización que requieren fiabilidad operativa, bajo mantenimiento y alto rendimiento hidráulico.
