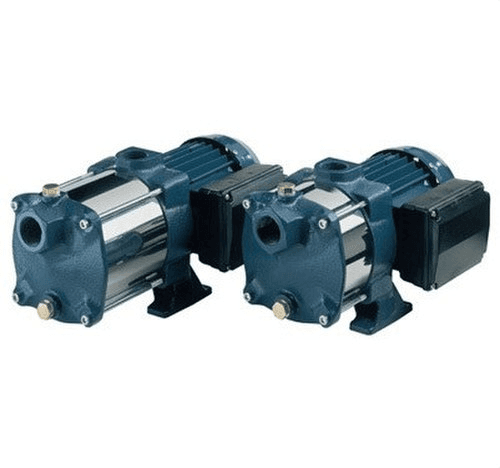

Grupo de presión Ebara Compact BM/15G Watercontrol

El grupo de presión Ebara COMPACT BM/15G WATERCONTROL, referencia 623GP05110710, es un equipo automático de presurización formado por una electrobomba centrífuga multietapa horizontal de 1,1 kW / 1,5 CV y un presurizador electrónico WATERCONTROL. Está especialmente diseñado para aumentar la presión y realizar el suministro automático de agua en viviendas unifamiliares, instalaciones de riego, pequeños jardines y otras aplicaciones que requieren transportar agua limpia con un equipo compacto, silencioso y de funcionamiento automático.

La bomba COMPACT BM/15G ofrece prestaciones de hasta 7,2 m³/h dentro de la curva hidráulica publicada por Ebara y alcanza 22 metros de altura manométrica a dicho caudal. Incorpora cuerpo y soporte de hierro fundido, camisa exterior de acero inoxidable AISI 304, impulsores y difusores de tecnopolímero y eje de acero inoxidable AISI 416. El regulador WATERCONTROL automatiza el arranque y la parada al abrir o cerrar puntos de consumo y protege la bomba frente al funcionamiento sin agua.

Grupo de presión automático para viviendas y riego

Ebara desarrolla los grupos de presión COMPACT para aplicaciones donde es necesario disponer de un suministro automático de agua o incrementar una presión de red insuficiente.

Entre sus aplicaciones habituales se encuentran:

• Presurización de viviendas unifamiliares.
• Aumento de presión en redes con presión insuficiente.
• Distribución de agua desde depósitos.
• Pequeños sistemas de riego y aspersión.
• Lavado de vehículos.
• Trasiego y movimiento de agua limpia.
• Integración en determinadas máquinas y equipos industriales.

La selección definitiva debe realizarse comprobando que el caudal y la altura manométrica requeridos por la instalación se encuentran dentro de la curva de funcionamiento de la bomba.

Bomba centrífuga multietapa horizontal COMPACT BM/15G

El grupo utiliza una electrobomba centrífuga multietapa horizontal. La utilización de varias etapas hidráulicas permite alcanzar presiones elevadas manteniendo un formato compacto, resultando especialmente adecuada para aplicaciones de presurización.

Ebara destaca además la gama COMPACT por su baja sonoridad, facilidad de uso, estructura robusta y facilidad de transporte.

Potencia de 1,1 kW / 1,5 CV

La COMPACT BM/15G dispone de un motor con una potencia nominal de 1,1 kW, equivalente a 1,5 CV.

El motor es asíncrono de 2 polos con ventilación forzada y está preparado en esta versión para alimentación monofásica.

Alimentación monofásica de 230 V

La referencia 623GP05110710 corresponde a la ejecución monofásica de 230 V ±10 %, 50 Hz.

La bomba incorpora:

• Condensador: 31,5 µF.
• Tensión del condensador: 450 V.
• Intensidad absorbida: aproximadamente 7,3 A.
• Protección termoamperimétrica de rearme automático: integrada.

El grupo se suministra con cable eléctrico de conexión y enchufe tipo Schuko, simplificando su puesta en servicio cuando la instalación eléctrica cumple las condiciones exigidas por el fabricante.

Prestaciones hidráulicas de la COMPACT BM/15G

La tabla oficial de Ebara muestra la evolución de la altura manométrica de la bomba en función del caudal.

• 1,2 m³/h: 59 m.c.a.
• 1,8 m³/h: 58 m.c.a.
• 2,4 m³/h: 56 m.c.a.
• 3,0 m³/h: 54 m.c.a.
• 3,6 m³/h: 51,5 m.c.a.
• 4,8 m³/h: 44,5 m.c.a.
• 6,0 m³/h: 34,5 m.c.a.
• 7,2 m³/h: 22 m.c.a.

Estas cifras permiten dimensionar el grupo en función del caudal simultáneo requerido y de la presión o altura que debe vencer la instalación.

Hasta 7,2 m³/h dentro de la curva publicada

Para la COMPACT BM/15G, la tabla técnica de Ebara proporciona prestaciones hasta un caudal de 7,2 m³/h, equivalente a 120 l/min, punto en el que la altura manométrica es de aproximadamente 22 metros.

No debe confundirse el caudal máximo con el caudal recomendado para cualquier instalación: el punto adecuado debe seleccionarse considerando las pérdidas de carga, altura geométrica y presión residual necesaria en los puntos de consumo.

Control automático WATERCONTROL

Esta referencia incorpora el presurizador electrónico Ebara WATERCONTROL, encargado de automatizar el funcionamiento de la bomba.

El regulador detecta la demanda de agua y realiza automáticamente el arranque de la bomba al abrir un grifo o válvula. Cuando cesa el consumo, detiene nuevamente la electrobomba.

De este modo, el usuario dispone de suministro presurizado sin tener que conectar y desconectar manualmente la bomba.

Protección frente al funcionamiento en seco

Una de las funciones principales del WATERCONTROL es la protección de la bomba cuando falta agua.

Si el equipo detecta una condición de funcionamiento en seco, detiene la electrobomba para ayudar a evitar daños derivados de trabajar sin el líquido necesario para refrigerar y lubricar los componentes hidráulicos.

El regulador dispone además de indicaciones luminosas de estado y pulsador de rearme.

Presión de arranque de 1,5 bar

El WATERCONTROL empleado por Ebara presenta una presión de arranque de 1,5 bar.

Esta presión de arranque es fija en el modelo WATERCONTROL y no dispone de regulación de la presión de conexión.

Debe tenerse en cuenta esta característica al diseñar la instalación, especialmente cuando existe una altura considerable entre la bomba y los puntos de consumo.

WATERCONTROL para bombas de hasta 1,1 kW

Las especificaciones del presurizador electrónico WATERCONTROL son:

• Alimentación: 230 V monofásica ±10 %.
• Frecuencia: 50/60 Hz.
• Intensidad máxima: 10 A.
• Potencia máxima de bomba: 1,1 kW.
• Presión de arranque: 1,5 bar.
• Presión máxima: 10 bar.
• Temperatura máxima: 60 °C para el regulador.
• Protección: IP65.
• Manómetro: incluido.
• Conexión: 1".

La potencia máxima admitida por el WATERCONTROL coincide con los 1,1 kW de la bomba COMPACT BM/15G instalada en este grupo.

Sistema de velocidad fija

El COMPACT BM/15G WATERCONTROL es un grupo de presión de velocidad fija. El WATERCONTROL automatiza el arranque y la parada de la electrobomba, pero no actúa como variador de frecuencia.

Por tanto, la presión disponible durante el funcionamiento varía en función del caudal conforme a la curva hidráulica de la bomba.

Presión máxima de trabajo de 10 bar

La bomba COMPACT admite una presión máxima de trabajo de 10 bar.

La instalación hidráulica debe incorporar los elementos necesarios para garantizar que no se superen los límites establecidos para la bomba, el regulador y el resto de componentes conectados.

Agua limpia hasta 40 °C

Ebara establece para la gama COMPACT una temperatura máxima del líquido bombeado de 40 °C.

El grupo está destinado principalmente al movimiento y presurización de agua limpia. No debe emplearse para líquidos químicamente agresivos, aguas con sólidos o fluidos cuyas características no sean compatibles con los materiales de la bomba.

Cuerpo de bomba de hierro fundido

La electrobomba utiliza una construcción robusta con diferentes materiales seleccionados según la función de cada componente:

• Cuerpo de bomba: hierro fundido.
• Soporte: hierro fundido.
• Camisa exterior: acero inoxidable AISI 304.
• Impulsores: tecnopolímero.
• Difusores: tecnopolímero.
• Eje: acero inoxidable AISI 416.
• Cierre mecánico: carbón / cerámica / NBR.

Camisa exterior en acero inoxidable AISI 304

La camisa externa de acero inoxidable AISI 304 aporta resistencia y protección al paquete hidráulico, combinándose con el cuerpo y soporte de hierro fundido utilizados en la serie COMPACT.

Protección eléctrica IP44 de la bomba

El motor de la COMPACT BM/15G presenta un grado de protección IP44 y aislamiento eléctrico clase F.

El regulador WATERCONTROL, por su parte, dispone de una protección superior IP65.

Estas clasificaciones no eliminan la necesidad de instalar el equipo en un emplazamiento adecuado, protegido frente a inundaciones, heladas y otras condiciones ambientales que puedan afectar a su funcionamiento.

Conexión de aspiración G 1¼"

La bomba COMPACT BM/15 dispone de una conexión de aspiración G 1¼".

La conexión de impulsión de la propia electrobomba es G 1", medida compatible con el presurizador WATERCONTROL instalado en la salida.

• Aspiración de la bomba: G 1¼".
• Impulsión de la bomba: G 1".
• Conexión del WATERCONTROL: 1".

El correcto dimensionamiento de la tubería de aspiración es especialmente importante para evitar pérdidas de carga excesivas y problemas de funcionamiento de la bomba.

Bomba compacta y de baja sonoridad

Ebara caracteriza sus grupos COMPACT como equipos de baja sonoridad, con pequeñas dimensiones y una estructura resistente.

Estas características facilitan su utilización en instalaciones domésticas donde el grupo debe situarse en cuartos técnicos, garajes u otras zonas próximas a la vivienda.

Dimensiones de la electrobomba BM/15

La electrobomba COMPACT BM/15 monofásica utilizada como base del grupo presenta una longitud de aproximadamente 438 mm y un peso de aproximadamente 15,9 kg sin considerar el regulador WATERCONTROL y otros elementos añadidos al conjunto.

Estas cifras corresponden específicamente a la bomba y no deben interpretarse como dimensiones o peso totales del grupo completo montado.

Suministro desde depósito o red con presión insuficiente

Ebara contempla el grupo COMPACT para la distribución de agua a presión desde un depósito, tanto en instalaciones con determinadas condiciones de aspiración como en carga, y para reforzar redes que no proporcionan presión suficiente.

La instalación de aspiración debe diseñarse cuidadosamente para evitar entradas de aire, pérdidas de carga elevadas o condiciones que puedan producir cavitación.

Mínima acumulación

Esta ejecución con WATERCONTROL utiliza un regulador electrónico en lugar de un depósito hidroneumático de gran capacidad. Ebara la clasifica como una solución de mínima acumulación.

Esto permite disponer de un grupo compacto y simplifica el conjunto respecto a las versiones COMPACT equipadas con depósitos acumuladores de 20, 24 o 50 litros.

Características técnicas del Ebara 623GP05110710

• Marca: Ebara.
• Referencia: 623GP05110710.
• Modelo: COMPACT BM/15G WATERCONTROL.
• Tipo: grupo de presión doméstico automático.
• Número de bombas: 1.
• Tipo de bomba: centrífuga multietapa horizontal.
• Regulación: presurizador electrónico WATERCONTROL.
• Velocidad: fija.
• Potencia: 1,1 kW.
• Potencia equivalente: 1,5 CV.
• Alimentación: monofásica 230 V ±10 %.
• Frecuencia: 50 Hz en la bomba.
• Intensidad absorbida de la bomba: 7,3 A.
• Condensador: 31,5 µF / 450 V.
• Caudal máximo reflejado en curva: 7,2 m³/h.
• Altura a 7,2 m³/h: 22 m.c.a.
• Altura a 6 m³/h: 34,5 m.c.a.
• Altura a 4,8 m³/h: 44,5 m.c.a.
• Altura a 3 m³/h: 54 m.c.a.
• Altura a 1,2 m³/h: 59 m.c.a.
• Presión máxima de trabajo: 10 bar.
• Temperatura máxima del líquido: 40 °C.
• Cuerpo de bomba: hierro fundido.
• Soporte: hierro fundido.
• Camisa exterior: acero inoxidable AISI 304.
• Impulsores y difusores: tecnopolímero.
• Eje: acero inoxidable AISI 416.
• Cierre mecánico: carbón / cerámica / NBR.
• Motor: asíncrono de 2 polos.
• Ventilación: forzada.
• Aislamiento: clase F.
• Protección de la bomba: IP44.
• Protección termoamperimétrica: integrada, con rearme automático.
• Conexión de aspiración: G 1¼".
• Conexión de impulsión de bomba: G 1".
• Peso de la bomba: aproximadamente 15,9 kg.
• Longitud de la bomba: aproximadamente 438 mm.

Características del presurizador WATERCONTROL

• Funcionamiento: arranque y parada automática según demanda.
• Protección contra falta de agua: sí.
• Presión de arranque: 1,5 bar.
• Regulación de presión de arranque: no.
• Presión máxima: 10 bar.
• Alimentación: 230 V monofásica ±10 %.
• Frecuencia: 50/60 Hz.
• Intensidad máxima: 10 A.
• Potencia máxima de bomba: 1,1 kW.
• Temperatura máxima: 60 °C.
• Protección: IP65.
• Manómetro: sí.
• Conexión: 1".
• Indicadores luminosos de funcionamiento: sí.
• Pulsador de rearme: sí.

Grupo de presión Ebara para suministro automático de agua

El Ebara COMPACT BM/15G WATERCONTROL combina una bomba multietapa de 1,5 CV con regulación electrónica automática, ofreciendo una solución compacta para instalaciones que necesitan incrementar la presión o distribuir agua desde un depósito.

Su curva hidráulica permite alcanzar hasta 7,2 m³/h, mientras que la construcción con cuerpo de hierro fundido, camisa AISI 304 y eje inoxidable está orientada a proporcionar robustez en aplicaciones de agua limpia. El WATERCONTROL automatiza el arranque y parada, incorpora manómetro y protege frente a falta de agua, simplificando el uso diario del grupo.

Por sus prestaciones, resulta especialmente adecuado para presurización doméstica, viviendas unifamiliares, riego de jardines y otras aplicaciones de suministro de agua limpia que se encuentren dentro de su curva de caudal y presión.
