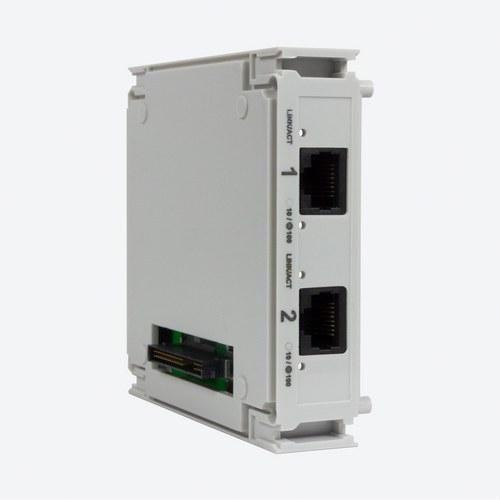

Módulo de expansión Circutor M-CVM-AB-Modbus-TCP (switch)

El Circutor M-CVM-AB-Modbus-TCP, referencia M56E0A., es un módulo de expansión diseñado para dotar a sistemas de medida y control de una interfaz de comunicación Modbus TCP mediante conexión Ethernet. Este dispositivo permite una comunicación directa con sistemas SCADA, así como la conexión en cascada de múltiples equipos a través de su función de Ethernet switch integrado, reduciendo el uso de cableado extenso desde switches o routers centrales.

Este módulo es una solución práctica y fiable para infraestructuras de automatización industrial, monitorización energética y aplicaciones de control, permitiendo una integración sencilla de equipos distribuidos gracias a su conectividad flexible. Su instalación en panel y su diseño compacto de 90 × 90 × 90 mm facilitan su incorporación en cuadros eléctricos o paneles técnicos.

Aplicaciones recomendadas

• Integración de dispositivos de medida en redes Modbus TCP/IP
• Supervisión energética mediante sistemas SCADA
• Interconexión de dispositivos en cascada sin switch central
• Automatización de procesos industriales con control distribuido

Características técnicas

• Protocolo de comunicación: Modbus/TCP (sobre Ethernet)
• Consumo eléctrico: 2 W
• Tipo de alimentación: en corriente continua
• Interfaz física: Ethernet con función de switch integrada
• Montaje: en panel
• Grado de protección: IP30

Características mecánicas

• Material de la envolvente: Plástico V0 autoextinguible
• Dimensiones: 90 × 90 × 90 mm
• Peso neto: 0,12 kg
• Altitud máxima de funcionamiento: 2000 m

Condiciones ambientales

• Temperatura de trabajo: de -10 °C a +50 °C
• Temperatura de almacenamiento: de -20 °C a +80 °C
• Humedad relativa: del 5 % al 95 % (sin condensación)

Normativa y certificaciones

• Normas: IEC 61010, UNE-EN 61000-6-2, UNE-EN 61000-6-4, IEC 664, UNE-EN 55022
• Certificaciones: UL/CSA 61010-1 (3ª edición)

El módulo Circutor M-CVM-AB-Modbus-TCP es una solución eficaz y compacta para la integración en redes industriales, aportando conectividad avanzada y simplificación del cableado en instalaciones de supervisión energética o control automatizado. Gracias a su diseño robusto, bajo consumo y compatibilidad con estándares internacionales, es ideal para entornos técnicos y profesionales que requieran comunicación fiable y estable.
