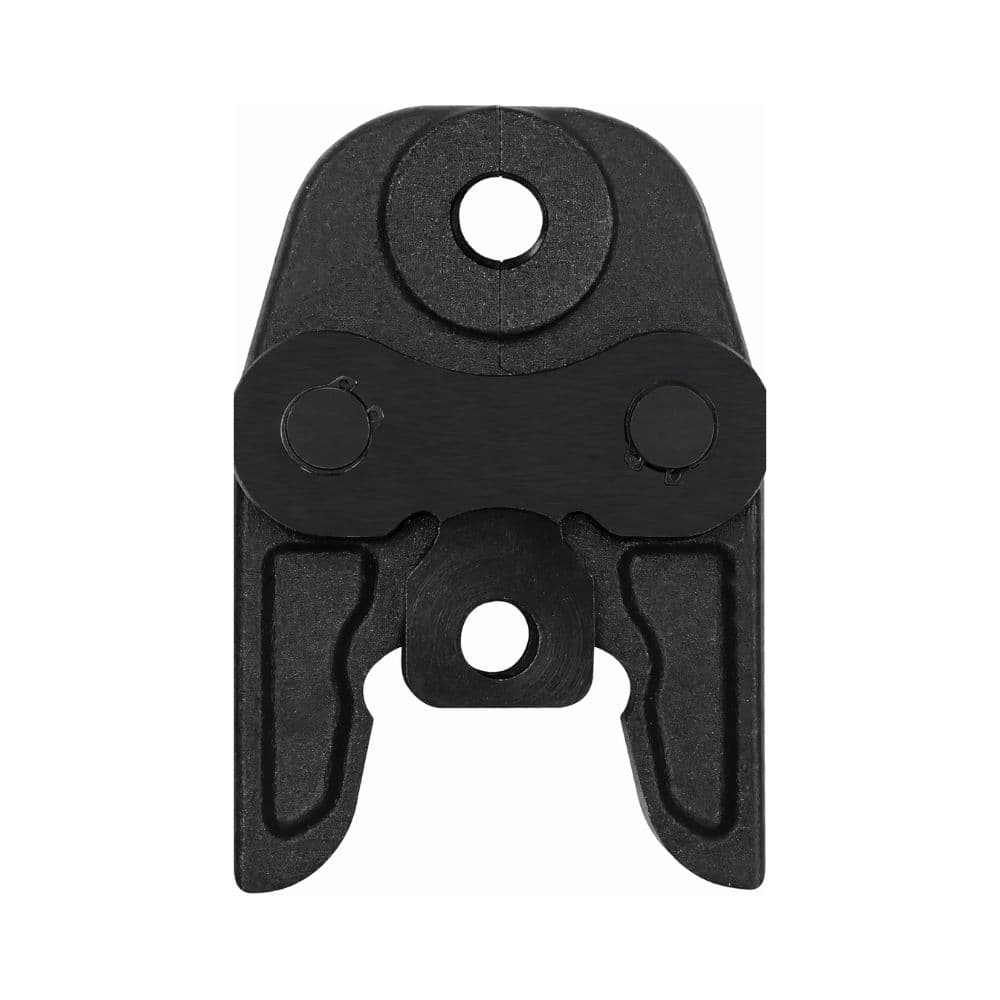

Mordaza diámetro 20 mm de tipo "U" y 32 kN

La mordaza BARA 32052020 es un accesorio profesional para herramientas de prensado, diseñado específicamente para realizar uniones en diámetro de 20 mm con perfil U. Está identificada dentro de la categoría de 32 kN y permite trabajar con tuberías y accesorios compatibles que requieran esta medida y geometría de prensado.

Su configuración U20 está especialmente orientada a trabajos profesionales de fontanería, calefacción y montaje de sistemas de tuberías mediante prensado. Para realizar una unión correcta es imprescindible comprobar que el accesorio utilizado admite perfil U de 20 mm y que la máquina prensadora es compatible con la mordaza.

Mordaza de prensado U20

La referencia 32052020 corresponde específicamente a una mordaza de 20 mm con perfil U. La denominación U20 permite identificar de forma rápida tanto el diámetro de trabajo como el contorno utilizado para comprimir el accesorio.

En los sistemas press-fitting, la geometría de la mordaza es un parámetro fundamental, ya que determina la forma con la que se deforma la zona de prensado del fitting durante el ciclo de trabajo.

Para tuberías y accesorios de 20 mm

Esta mordaza está dimensionada para trabajar con accesorios de 20 mm compatibles.

El diámetro debe coincidir con el accesorio que se va a prensar. Una mordaza de otra medida no reproduce la geometría prevista para una unión de 20 mm y no debe utilizarse como sustitución.

Perfil de prensado U

La BARA 32052020 utiliza perfil U, uno de los contornos empleados en sistemas profesionales de unión mediante prensado.

Durante el ciclo, la máquina cierra la mordaza alrededor del accesorio y transmite sobre él la fuerza de prensado siguiendo la geometría interior del perfil U.

No debe sustituirse el perfil U por perfiles TH, H, M, V u otras geometrías salvo que el fabricante del sistema de tuberías o accesorios indique expresamente dicha compatibilidad.

Categoría de prensado de 32 kN

La mordaza BARA 32052020 está identificada dentro de la categoría de 32 kN.

Esta indicación hace referencia a la clase de sistema de prensado con el que trabaja la mordaza. La fuerza necesaria para efectuar la unión es generada por la máquina prensadora y transmitida al accesorio mediante la mordaza.

Antes de utilizarla debe comprobarse la compatibilidad mecánica entre la prensadora y la mordaza, así como la adecuación de la herramienta a esta categoría de prensado.

Indicada para instalaciones profesionales

La mordaza BARA U20 está orientada a trabajos profesionales realizados con sistemas de tubería y accesorios prensados.

Siempre que el fabricante del sistema especifique perfil U, puede utilizarse en aplicaciones como:

• Instalaciones de fontanería.
• Redes de distribución de agua.
• Instalaciones de calefacción.
• Sistemas de tubería multicapa compatibles.
• Reformas y ampliaciones de instalaciones.
• Montaje de accesorios mediante press-fitting.

Para sistemas multicapa compatibles con perfil U

BARA comercializa herramientas para tubería multicapa acompañadas de mordazas de perfil U en diámetros de 16, 20, 25 y 32 mm. La referencia 32052020 corresponde concretamente a la medida U20.

Esto no significa que cualquier accesorio multicapa de 20 mm admita este perfil. Antes del prensado debe verificarse siempre que el fabricante del fitting autorice el contorno U.

Elemento que transmite la fuerza de la prensadora

La mordaza actúa como elemento de unión entre la máquina prensadora y el accesorio. Al cerrar, transmite la fuerza desarrollada por la herramienta y conforma el fitting según el perfil interior de la propia mordaza.

Para realizar correctamente una unión deben coincidir los siguientes parámetros:

• Diámetro: 20 mm.
• Perfil requerido por el accesorio: U.
• Categoría de prensado: compatible con 32 kN.
• Acoplamiento: compatible entre la prensadora y la mordaza.

Mordaza individual para completar el equipo de prensado

La BARA 32052020 se comercializa como mordaza individual, por lo que permite completar un juego de herramientas de prensado con la medida U20 sin necesidad de adquirir nuevamente todas las medidas.

También puede emplearse como sustitución de una mordaza de igual perfil y diámetro, siempre que se haya comprobado previamente la compatibilidad con la máquina.

Gama BARA de mordazas perfil U

Dentro de la gama de herramientas BARA se encuentran las siguientes medidas habituales de mordazas U:

• U16: diámetro 16 mm.
• U20: diámetro 20 mm.
• U25: diámetro 25 mm.
• U32: diámetro 32 mm.

Esta variedad permite al profesional seleccionar la mordaza adecuada en función del diámetro utilizado en cada tramo de la instalación.

Comprobaciones antes de realizar el prensado

Antes de efectuar una unión con la BARA U20 es recomendable verificar:

• Que la tubería y el accesorio son de 20 mm.
• Que el fabricante del fitting prescribe o admite perfil U.
• Que la prensadora es compatible con la mordaza.
• Que la herramienta admite la categoría de prensado correspondiente.
• Que la mordaza está correctamente colocada y bloqueada.
• Que la superficie interior de prensado está limpia.
• Que no existen fisuras, deformaciones o desgaste anormal.
• Que el tubo está correctamente cortado y preparado.
• Que el accesorio está insertado hasta la posición indicada por su fabricante.

Importancia de utilizar el perfil correcto

El contorno de la mordaza forma parte del diseño del sistema de unión. Dos accesorios del mismo diámetro pueden requerir perfiles de prensado diferentes.

Utilizar una geometría distinta a la especificada puede modificar la deformación del fitting y comprometer el resultado de la unión. Por este motivo, la designación U20 debe comprobarse siempre en la documentación del sistema instalado.

Mantenimiento de la mordaza

Las mordazas de prensado trabajan sometidas a esfuerzos mecánicos repetitivos, por lo que deben conservarse en buenas condiciones.

Es recomendable mantener limpias las zonas de contacto y prensado, comprobar el correcto movimiento de las articulaciones e inspeccionar periódicamente la herramienta para detectar daños o desgaste.

No debe utilizarse una mordaza deformada, fisurada o excesivamente desgastada, ya que podría alterar la geometría final del prensado.

Características de la mordaza BARA 32052020

• Marca: BARA.
• Referencia: 32052020.
• Tipo de producto: mordaza para herramienta de prensado.
• Diámetro: 20 mm.
• Perfil de prensado: U.
• Designación: U20.
• Categoría de prensado: 32 kN.
• Aplicación: prensado de tuberías y accesorios compatibles.
• Uso: profesional.

Mordaza BARA U20 para instalaciones mediante prensado

La BARA 32052020 proporciona al instalador una mordaza específica para realizar uniones de 20 mm con perfil U. Su formato individual permite completar el equipamiento profesional con una de las medidas habituales en instalaciones de tubería multicapa.

Para garantizar un prensado conforme a las especificaciones del sistema deben comprobarse siempre conjuntamente la prensadora, la categoría de 32 kN, el perfil U20 y el accesorio utilizado.
