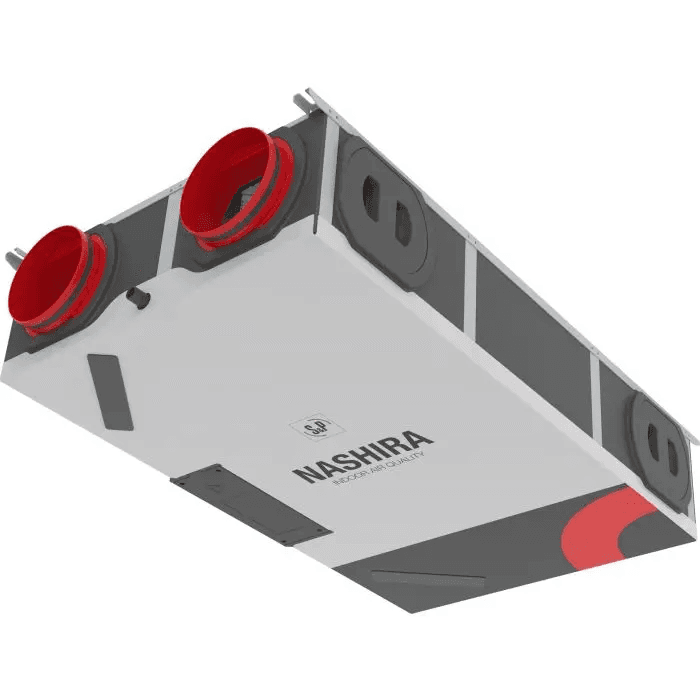

Recuperador de calor S&P NASHIRA S 150 R8

El recuperador de calor S&P NASHIRA S 150 R8, referencia 5153207300, es una unidad de ventilación mecánica controlada de doble flujo diseñada para renovar continuamente el aire de viviendas recuperando gran parte de la energía del aire extraído. Ofrece un caudal regulable de 70 a 150 m³/h y una eficiencia sensible del 90%, combinando bajo consumo, control automático y un formato de bajo perfil especialmente adecuado para instalación en falso techo.

La serie NASHIRA de Soler & Palau incorpora intercambiador de calor a contraflujo de alto rendimiento, motores EC de bajo consumo y ventiladores de caudal constante. El modelo NASHIRA S 150 R8 corresponde a la versión con intercambiador sensible y dispone de sensor de humedad integrado, bypass automático y manual, comunicación Modbus, entrada 0-10 V y mando de control incluido.

Ventilación de doble flujo con recuperación de calor

El NASHIRA S 150 R8 extrae el aire viciado de las zonas húmedas de la vivienda, como baños y cocina, mientras introduce aire exterior filtrado en dormitorios, salón y otras estancias principales. Antes de expulsar el aire al exterior, el intercambiador recupera parte de su energía térmica para transferirla al aire nuevo de impulsión.

Este funcionamiento permite mantener una renovación continua del aire reduciendo las pérdidas energéticas asociadas a la ventilación convencional. S&P declara para el NASHIRA S 150 una eficiencia sensible del 90% según EN 13141-7.

Caudal máximo de 150 m³/h

El recuperador trabaja con un caudal mínimo de 70 m³/h y puede alcanzar hasta 150 m³/h. Los ventiladores EC funcionan con regulación de caudal constante, de forma que el equipo ajusta automáticamente su funcionamiento para mantener el caudal configurado frente a las variaciones de presión de la instalación.

Según el manual técnico de S&P, el NASHIRA S 150 puede proporcionar hasta 150 m³/h a 400 Pa, ofreciendo una elevada capacidad de presión para adaptar la unidad a redes de conductos de ventilación residencial.

Sensor de humedad integrado y modo automático

El NASHIRA S incorpora sondas de humedad relativa que permiten adaptar automáticamente el caudal de ventilación a las condiciones interiores de la vivienda. En modo proporcional, la unidad aumenta o disminuye el caudal en función del nivel de humedad detectado.

En la configuración estándar del NASHIRA S 150, el sistema puede trabajar a 90 m³/h cuando la humedad relativa es igual o inferior al 60% y aumentar progresivamente hasta 135 m³/h cuando alcanza o supera el 90%. Estos parámetros pueden modificarse mediante comunicación Modbus para adaptar el funcionamiento a las necesidades del proyecto.

Bypass automático y manual para free cooling

El recuperador incorpora bypass para evitar el paso del aire por el intercambiador cuando las condiciones térmicas permiten aprovechar directamente el aire exterior. Esta función resulta especialmente útil para realizar free cooling cuando la temperatura exterior es favorable.

El bypass puede funcionar automáticamente según las temperaturas medidas por el equipo o activarse manualmente desde el sistema de control. Además, es posible configurar un caudal específico de funcionamiento para el modo free cooling.

Motores EC de bajo consumo y caudal constante

Los ventiladores están accionados mediante motores EC de corriente continua, una tecnología desarrollada para reducir el consumo eléctrico y permitir una regulación precisa de la velocidad. Al trabajar a caudal constante, la unidad puede compensar las variaciones de presión que se producen en la instalación debido a los conductos o al estado de los filtros.

El fabricante declara una potencia sonora de 46 dB(A) según EN 13141-7. En sus datos ErP, S&P indica un nivel de presión sonora de aproximadamente 33 dB(A) a 1,5 metros en las condiciones de referencia especificadas.

Filtración del aire de impulsión y extracción

El NASHIRA S 150 R8 incorpora de serie filtros G4 tanto en impulsión como en extracción. El filtrado protege el intercambiador y los componentes internos al mismo tiempo que reduce la entrada de partículas presentes en el aire exterior.

Para la impulsión, S&P ofrece diferentes niveles de filtración opcionales que permiten adaptar el equipo a las necesidades de calidad del aire del proyecto, incluyendo filtros M5, F7, F9 y de carbón activo.

• Filtro de impulsión de serie: G4.
• Filtro de extracción de serie: G4.
• Filtros opcionales de impulsión: M5, F7, F9 y carbón activo.
• Aviso de mantenimiento: alarma de cambio de filtros mediante el sistema de control.

Diseño compacto para falso techo

Con unas dimensiones de solo 1000 x 600 x 210 mm, el recuperador NASHIRA S presenta un diseño de bajo perfil pensado para integrarse en falsos techos. Su peso es de 24,5 kg, facilitando la manipulación y el montaje durante la instalación.

El equipo dispone de cuatro conexiones de aire de Ø125 mm. El sistema FLEXY de S&P permite modificar la posición de las toberas para adaptarlas a la distribución de los conductos, mejorando la flexibilidad de montaje sin necesidad de desmontar la unidad.

Reversibilidad electrónica de los flujos

La serie NASHIRA permite invertir electrónicamente la configuración de los flujos, facilitando su adaptación a diferentes distribuciones de conductos. Esta característica, junto con las conexiones reposicionables, permite configurar el recuperador para ajustarse a las necesidades de cada instalación.

Control incluido y conectividad Modbus

El recuperador se suministra con mando de control, desde el que es posible seleccionar el funcionamiento del equipo y realizar diferentes ajustes de caudal. La unidad dispone de cuatro niveles de funcionamiento: velocidad baja, media, alta y velocidad específica para free cooling.

También integra comunicación Modbus RTU y una entrada analógica 0-10 V, facilitando su integración con sistemas de regulación o sensores externos compatibles. Mediante una señal 0-10 V, el equipo puede modificar proporcionalmente el caudal cuando trabaja en modo automático.

La electrónica permite consultar parámetros como el caudal actual, humedad interior, temperaturas, estado del bypass y tiempo restante hasta el aviso de mantenimiento de los filtros.

Compatible con CONNECTAIR

Mediante la placa de comunicaciones SPCM compatible, la gama NASHIRA puede conectarse a la plataforma CONNECTAIR de S&P, permitiendo incorporar funciones de supervisión y control del sistema a través de internet. Esta posibilidad amplía las opciones de gestión para instalaciones que requieren control conectado.

Certificación Passivhaus y eficiencia energética

La gama NASHIRA S está certificada como componente Passivhaus, certificación orientada a soluciones de elevada eficiencia energética para edificios de muy bajo consumo. Para la referencia 5153207300, la documentación ErP de S&P establece una clase de consumo energético específico A en configuración estándar.

La combinación del intercambiador a contraflujo, los motores EC, el control automático por humedad y el funcionamiento a caudal constante permite reducir la energía necesaria para renovar el aire de la vivienda.

Características técnicas del S&P NASHIRA S 150 R8

• Marca: Soler & Palau (S&P).
• Referencia: 5153207300.
• Modelo: NASHIRA S 150 R8.
• Tipo: recuperador de calor de doble flujo para viviendas.
• Tipo de recuperación: sensible.
• Intercambiador: a contraflujo.
• Caudal mínimo: 70 m³/h.
• Caudal máximo: 150 m³/h.
• Caudal máximo según manual: 150 m³/h a 400 Pa.
• Eficiencia sensible: 90% según EN 13141-7.
• Clase energética ErP: A.
• Ventiladores: centrífugos de caudal constante.
• Motores: EC de bajo consumo.
• Alimentación: 230 V, 50 Hz.
• Consumo máximo indicado en el manual técnico: 111 W.
• Potencia sonora Lw(A): 46 dB(A).
• Presión sonora de referencia: 33 dB(A) a 1,5 m, Qref y 50 Pa.
• Conexiones de aire: 4 x Ø125 mm.
• Dimensiones: 1000 x 600 x 210 mm.
• Peso: 24,5 kg.
• Filtro de impulsión: G4 de serie.
• Filtro de extracción: G4.
• Filtros de impulsión opcionales: M5, F7, F9 y carbón activo.
• Sensor de humedad: integrado.
• Bypass: automático y manual.
• Entrada de control: 0-10 V.
• Comunicación: Modbus RTU.
• Alarma de filtros: sí.
• Mando de control: incluido.
• Reversibilidad de flujos: electrónica.
• Instalación: indicada para falso techo.
• Certificación Passivhaus: sí.

Contenido del suministro

Según el manual técnico de S&P, el suministro incluye el recuperador NASHIRA S, mando de control, tubo flexible para la conexión del desagüe de condensados, documentación de usuario y puesta en marcha, etiqueta energética, plantilla de montaje y etiqueta para la configuración de flujos.

Recuperación eficiente y control automático de la ventilación

El S&P NASHIRA S 150 R8 combina un caudal de hasta 150 m³/h con recuperación sensible del 90%, motores EC, control de caudal constante y regulación automática mediante sensor de humedad. Su diseño de solo 210 mm de altura, las conexiones orientables y la reversibilidad de los flujos facilitan su integración en diferentes configuraciones de vivienda.

El bypass automático y manual, la comunicación Modbus, la entrada 0-10 V, las diferentes posibilidades de filtración y el mando incluido completan un recuperador diseñado para ofrecer una ventilación residencial eficiente, controlada y adaptable.
