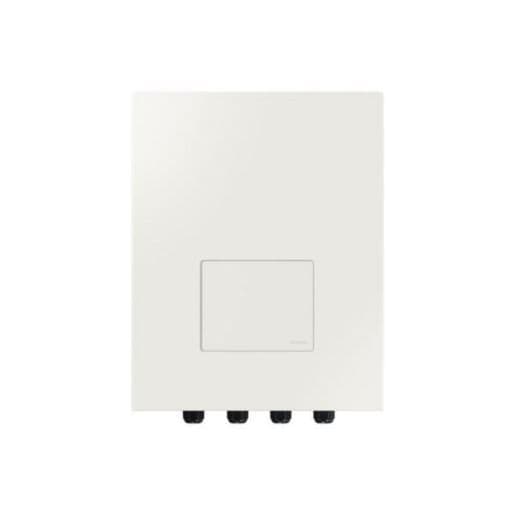

Control kit en cascada Samsung MIM-E03CN

El Samsung MIM-E03GN es un kit de control específico para integrar unidades exteriores Samsung EHS Mono sin bomba de circulación incorporada dentro de un sistema de aerotermia en cascada. Trabaja junto con el controlador central de cascada Samsung MCM-D3E0N y permite que cada unidad exterior compatible se comunique y funcione coordinadamente dentro de instalaciones de calefacción, refrigeración y agua caliente sanitaria de elevada potencia.

Samsung especifica que debe instalarse un MIM-E03GN por cada unidad exterior compatible que requiera kit de control. Mediante esta arquitectura, el sistema de cascada puede gestionar hasta 8 bombas de calor EHS Mono y alcanzar una potencia total máxima de 128 kW, ofreciendo una solución especialmente indicada para edificios residenciales colectivos, viviendas de gran tamaño y aplicaciones comerciales que necesitan una mayor capacidad térmica.

Kit específico para sistemas Samsung EHS en cascada

El MIM-E03GN ha sido desarrollado específicamente para el nuevo sistema de control en cascada de Samsung. Su función es servir como interfaz de control de cada unidad exterior EHS Mono compatible que no dispone de bomba integrada, permitiendo su conexión con el controlador principal MCM-D3E0N.

Samsung indica expresamente que el MIM-E03GN es el kit dedicado a las unidades exteriores conectadas al sistema de cascada y que otros kits de control no deben utilizarse como sustitutos dentro de esta configuración.

Hasta 8 bombas de calor y 128 kW de potencia

Cuando se utiliza conjuntamente con el controlador de cascada MCM-D3E0N, el sistema puede gestionar hasta 8 unidades exteriores Samsung EHS Mono. Con unidades de hasta 16 kW, la instalación puede alcanzar una capacidad conjunta máxima de 128 kW.

Esta configuración modular permite adaptar la potencia disponible a las necesidades térmicas del edificio. El sistema puede coordinar el funcionamiento de las distintas bombas de calor en función de la demanda, evitando que todas las unidades tengan que trabajar simultáneamente cuando no es necesario.

Funcionamiento modular y reparto de carga

La solución de cascada Samsung está diseñada para modular la capacidad total en función de la demanda de calefacción, refrigeración o agua caliente sanitaria. El controlador principal coordina las unidades exteriores conectadas y distribuye la carga entre ellas para adaptar la producción a las necesidades de la instalación.

Samsung permite combinar unidades exteriores de distintas potencias siempre que pertenezcan al mismo tipo de producto. Por ejemplo, dentro de un sistema EHS Mono R290 pueden combinarse diferentes capacidades de esa misma familia.

No está permitido mezclar dentro de una misma cascada diferentes familias de producto incompatibles. La selección de las unidades debe realizarse siguiendo las tablas de combinación y las instrucciones técnicas de Samsung.

Compatible con diferentes gamas EHS Mono

El sistema de cascada Samsung admite diferentes familias de bombas de calor EHS Mono. El MIM-E03GN se utiliza en las unidades compatibles que necesitan un kit de control individual para conectarse al controlador central.

• Samsung EHS Mono R32: compatible con el sistema de cascada mediante MIM-E03GN según modelo.
• Samsung EHS Mono HT Quiet: compatible con el sistema de cascada mediante MIM-E03GN.
• Samsung EHS Mono R290: compatible mediante MIM-E03GN en versiones sin bomba integrada.
• Samsung EHS Mono R290 con bomba integrada: no necesita MIM-E03GN.

Samsung especifica que las unidades R290 Mono con bomba integrada pueden conectarse al sistema de cascada sin este kit de control, ya que disponen de los componentes necesarios integrados.

Controlador principal MCM-D3E0N necesario

El MIM-E03GN no es por sí solo el controlador maestro de la instalación. Su función es conectar una unidad exterior individual al sistema de cascada. La gestión global del conjunto corresponde al Samsung MCM-D3E0N, que actúa como controlador central.

En instalaciones con varias unidades exteriores sin bomba incorporada se utiliza un MIM-E03GN para cada bomba de calor, mientras que un único MCM-D3E0N se encarga de coordinar el conjunto.

Calefacción, refrigeración y ACS

El sistema EHS Cascade de Samsung está preparado para gestionar instalaciones de calefacción, refrigeración y producción de agua caliente sanitaria. Esto permite utilizar varias bombas de calor como una única instalación coordinada y adaptar su funcionamiento a la demanda térmica del edificio.

El controlador de cascada puede gestionar además dos zonas de calefacción independientes y admite la integración con otras fuentes térmicas para configurar sistemas híbridos, siempre que el proyecto cumpla las condiciones y esquemas hidráulicos previstos por Samsung.

Mayor continuidad de servicio

Una instalación con varias bombas de calor en cascada ofrece una arquitectura modular frente a soluciones basadas en una única máquina de gran potencia. Samsung ha diseñado el sistema para que, en determinadas situaciones de fallo de una unidad, el controlador pueda aislarla y mantener operativas las restantes unidades disponibles.

Esta estrategia permite mantener capacidad de producción térmica mientras se revisa la unidad afectada y resulta especialmente interesante en edificios donde la calefacción o la producción de ACS tienen una elevada importancia.

Integración con Modbus y sistemas conectados

El controlador central MCM-D3E0N utilizado junto con el MIM-E03GN es compatible con comunicación Modbus para facilitar su integración con sistemas externos de control y gestión de edificios.

La plataforma de cascada también ofrece compatibilidad con EHS Cloud y SmartThings en las versiones de firmware especificadas por Samsung. Estas funciones corresponden al sistema de control en cascada y pueden requerir conexión a internet, cuenta Samsung y componentes de comunicación adicionales según la configuración instalada.

Sensor de caudal incluido

El suministro del MIM-E03GN incluye un sensor de caudal con cable de 1,5 metros. Este elemento permite controlar el flujo de agua asociado a la unidad exterior y forma parte de los componentes necesarios para integrar correctamente la bomba de calor dentro del sistema hidráulico de cascada.

También se suministran los conectores de tubería necesarios para la integración hidráulica del kit, así como elementos de fijación y juntas.

Contenido del suministro del Samsung MIM-E03GN

• Kit de control: Samsung MIM-E03GN.
• Sensor de caudal: 1 unidad con cable de 1,5 m.
• Conector de tubería derecho: Ø exterior 28 mm, 1 unidad.
• Conector de tubería izquierdo: Ø exterior 28 mm, 1 unidad.
• Elementos de fijación: 2 unidades.
• Juntas tóricas: 2 unidades.

Dimensiones y alimentación

El MIM-E03GN presenta un formato mural con unas dimensiones de 380 x 480 x 150 mm y un peso neto aproximado de 6,7 kg. Su alimentación eléctrica es monofásica a 230 V y 50 Hz.

La comunicación con el sistema utiliza cableado específico de control, que debe instalarse respetando las secciones, recorridos y requisitos indicados en el manual de instalación de Samsung.

Características técnicas del Samsung MIM-E03GN

• Marca: Samsung.
• Referencia: MIM-E03GN.
• Tipo: kit de control para sistema EHS en cascada.
• Aplicación: unidades exteriores Samsung EHS Mono compatibles sin bomba integrada.
• Controlador principal compatible: MCM-D3E0N.
• Número de kits necesarios: 1 por cada unidad exterior compatible que requiera Control Kit.
• Número máximo de unidades exteriores por controlador de cascada: 8.
• Capacidad máxima del sistema de cascada: hasta 128 kW con 8 unidades de 16 kW.
• Alimentación: monofásica, 230 V, 50 Hz.
• Sección de cable de comunicación indicada: 0,75 mm².
• Número de unidades gestionadas directamente por cada MIM-E03GN: 1.
• Sensor de caudal: incluido.
• Longitud del cable del sensor de caudal: 1,5 m.
• Conectores hidráulicos incluidos: 2 x Ø28 mm exterior.
• Dimensiones: 380 x 480 x 150 mm.
• Peso neto: aproximadamente 6,7 kg.
• Instalación: mural.

Compatibilidad dentro de la instalación en cascada

Samsung establece que el número máximo de unidades exteriores conectadas a un único controlador MCM-D3E0N es de ocho. Las unidades empleadas deben pertenecer a una misma familia de producto, aunque pueden utilizarse capacidades diferentes dentro de dicha familia.

Por ejemplo, es posible combinar diferentes potencias de EHS Mono R290 compatibles dentro de una misma instalación, pero no mezclar libremente unidades R290, R32 y HT Quiet entre sí en una única cascada.

Las unidades Samsung EHS Mono R290 que incorporan bomba de circulación integrada pueden trabajar directamente con el controlador de cascada y no requieren el MIM-E03GN. En cambio, las unidades compatibles sin bomba integrada utilizan este kit como interfaz individual con el sistema.

Solución para instalaciones de aerotermia de elevada potencia

El Samsung MIM-E03GN permite transformar varias bombas de calor EHS Mono compatibles en una instalación modular coordinada mediante el controlador MCM-D3E0N. Esta arquitectura permite alcanzar hasta 128 kW con ocho unidades, adaptar progresivamente la potencia a la demanda y disponer de una mayor flexibilidad que una solución basada en una única unidad de elevada capacidad.

Por sus características, es una solución especialmente indicada para edificios plurifamiliares, aplicaciones comerciales y proyectos de aerotermia centralizada donde sea necesario combinar varias bombas de calor Samsung EHS Mono.

Importante: el MIM-E03GN es un kit de control individual para el sistema de cascada y no sustituye al controlador principal MCM-D3E0N. Debe comprobarse la compatibilidad exacta de cada unidad exterior antes de diseñar la instalación. ClimateHub e Hydro Unit no son compatibles con esta solución de cascada según la documentación actual de Samsung.
