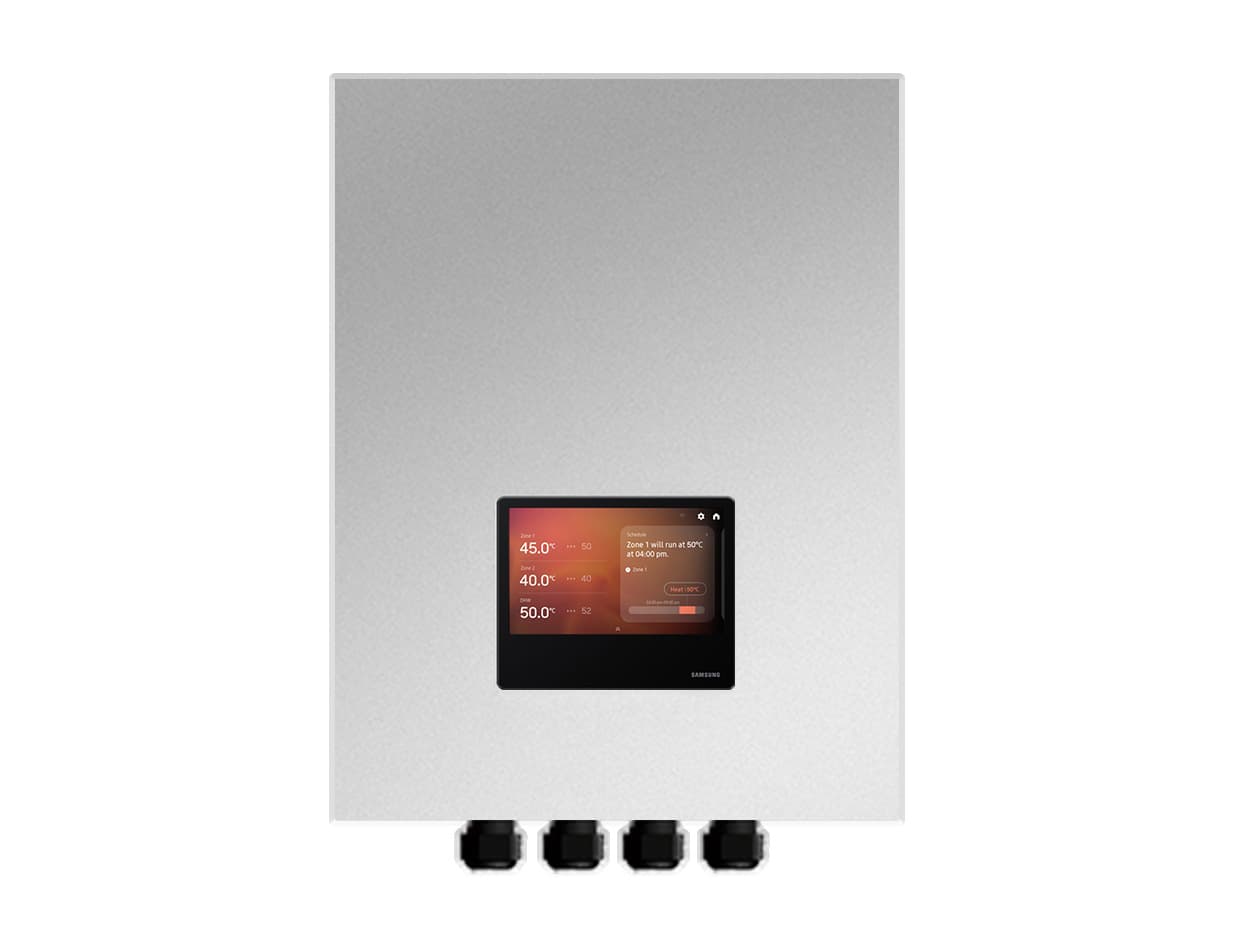

Controlador en cascada Samsung MCM-D3E0N

El controlador en cascada Samsung MCM-D3E0N está diseñado para gestionar instalaciones formadas por varias bombas de calor aire-agua Samsung EHS Mono desde un único sistema de control. Permite conectar entre 2 y 8 unidades exteriores y alcanzar una potencia total de hasta 128 kW, ofreciendo una solución especialmente indicada para viviendas multifamiliares, edificios comerciales, instalaciones colectivas y proyectos con elevadas demandas de calefacción, refrigeración y agua caliente sanitaria.

El controlador distribuye automáticamente la demanda térmica entre las bombas de calor conectadas, poniendo en funcionamiento únicamente el número de unidades necesario en cada momento. Incorpora además una pantalla táctil AI Home de 7 pulgadas, conectividad WiFi, integración con Samsung SmartThings, monitorización energética y control de hasta dos zonas de calefacción.

Control en cascada de hasta 8 bombas de calor Samsung EHS

La principal función del Samsung MCM-D3E0N es coordinar varias unidades exteriores EHS Mono para que trabajen como una única instalación térmica.

El sistema admite un máximo de 8 bombas de calor conectadas a un controlador. Samsung contempla instalaciones con unidades de igual capacidad y también combinaciones de diferentes potencias, siempre que pertenezcan al mismo tipo de producto compatible.

Con ocho unidades de 16 kW, la instalación puede alcanzar una capacidad total de hasta 128 kW, permitiendo utilizar tecnología de bomba de calor Samsung en proyectos con demandas térmicas considerablemente superiores a las de una instalación residencial individual.

Gestión automática según la demanda térmica

El controlador analiza continuamente las necesidades de calefacción, refrigeración y agua caliente sanitaria de la instalación y adapta el número de bombas de calor que deben permanecer activas.

Cuando la demanda aumenta, el sistema puede incorporar progresivamente más unidades al funcionamiento. Cuando disminuye, reduce el número de bombas activas para evitar utilizar equipos innecesariamente.

Esta estrategia permite trabajar con una capacidad ajustada a la demanda real del edificio y aprovechar de forma más eficiente una instalación compuesta por varias bombas de calor.

Equilibrado de las horas de funcionamiento

El Samsung MCM-D3E0N también gestiona el reparto de horas de trabajo entre las unidades exteriores.

Para equilibrar su utilización, el controlador puede arrancar prioritariamente la unidad que acumula menos horas de funcionamiento y detener la que presenta un mayor tiempo de uso.

Esta lógica permite repartir el trabajo entre las distintas bombas de calor de la cascada en lugar de hacer funcionar siempre las mismas unidades.

Funcionamiento continuo ante incidencias de una unidad

Una instalación en cascada proporciona además una mayor capacidad de continuidad de servicio. Si una de las bombas de calor presenta una incidencia, el sistema puede identificar la unidad afectada y continuar trabajando con el resto de equipos disponibles.

De esta manera, una avería individual no implica necesariamente la parada completa de toda la instalación térmica, una característica especialmente interesante en edificios con necesidades permanentes de calefacción o ACS.

Calefacción, refrigeración y agua caliente sanitaria

El controlador en cascada está preparado para gestionar diferentes necesidades térmicas dentro de una instalación Samsung EHS:

• Calefacción.
• Refrigeración.
• Producción de agua caliente sanitaria (ACS).
• Control de dos zonas de calefacción.

Esto permite utilizar el mismo sistema de control en proyectos que combinan climatización y producción de agua caliente mediante varias bombas de calor aire-agua.

Control de dos zonas de calefacción

El MCM-D3E0N admite la gestión de dos zonas independientes, facilitando la creación de instalaciones con diferentes circuitos hidráulicos o necesidades de temperatura.

El controlador puede intervenir sobre bombas de zona y válvulas mezcladoras para coordinar el funcionamiento hidráulico de la instalación según el esquema diseñado.

Esta posibilidad resulta especialmente útil en sistemas que combinan, por ejemplo, suelo radiante con otros emisores o zonas del edificio que requieren condiciones de funcionamiento diferentes.

Pantalla táctil AI Home de 7 pulgadas

El controlador incorpora una pantalla táctil AI Home de 7 pulgadas que proporciona una interfaz gráfica para gestionar y supervisar la instalación.

Desde la pantalla es posible acceder a información de funcionamiento, temperaturas, modos de operación, programación y diferentes parámetros relacionados con el sistema EHS.

La interfaz permite centralizar en un único punto el control de una instalación que puede estar formada por varias bombas de calor y diferentes circuitos hidráulicos.

WiFi integrado y Samsung SmartThings

El MCM-D3E0N incorpora conectividad WiFi y puede integrarse en el ecosistema Samsung SmartThings.

Mediante una cuenta Samsung y una conexión WiFi compatible, el usuario puede registrar la instalación en SmartThings y disponer de funciones conectadas de supervisión y control.

Samsung especifica para el controlador la utilización de redes WiFi de 2,4 GHz.

Monitorización del consumo energético

El sistema permite consultar información relacionada con el consumo energético de la instalación y de las unidades exteriores conectadas.

La monitorización facilita analizar el funcionamiento del sistema en cascada y comprobar cómo se distribuye la demanda entre las diferentes bombas de calor.

Con la conexión a SmartThings pueden utilizarse además funciones de visualización y configuración energética compatibles con la instalación.

Programación horaria

El controlador permite establecer programaciones de funcionamiento para adaptar el sistema a los horarios y necesidades térmicas del edificio.

Es posible definir periodos de funcionamiento y consignas para reducir el uso innecesario de la climatización cuando determinadas zonas o instalaciones no requieren servicio.

Modo Fuera de casa

Entre sus funciones se incluye el modo Fuera de casa, desarrollado para mantener la calefacción a una temperatura reducida durante periodos de ausencia.

Esta función resulta útil para mantener unas condiciones mínimas en el edificio sin utilizar la instalación con los mismos parámetros de confort de un periodo de ocupación normal.

Modo silencioso

El sistema dispone también de modo silencioso, permitiendo adaptar el funcionamiento de las bombas de calor cuando es necesario reducir el impacto acústico de la instalación.

Su disponibilidad y comportamiento dependen de las unidades exteriores EHS conectadas y de la configuración realizada durante la puesta en marcha.

Gestión de producción fotovoltaica y Smart Grid

El controlador dispone de funciones relacionadas con PV Ready y Smart Grid Ready, permitiendo integrar la producción térmica dentro de estrategias de gestión energética del edificio.

En instalaciones correctamente configuradas, la disponibilidad de energía fotovoltaica o determinadas señales externas puede utilizarse para adaptar el funcionamiento de la bomba de calor y aprovechar de forma más eficiente la energía disponible.

Control de bombas, válvulas y elementos auxiliares

Además de gestionar las unidades exteriores, el MCM-D3E0N está preparado para intervenir sobre diferentes componentes hidráulicos y auxiliares de una instalación EHS.

Según la configuración realizada, puede gestionar o proporcionar señales de control para elementos como:

• Bombas primarias.
• Bombas secundarias.
• Bombas de circuitos de zona.
• Válvulas de 2 y 3 vías.
• Válvulas mezcladoras.
• Resistencia de apoyo para calefacción.
• Resistencia de apoyo para ACS.
• Caldera de apoyo.
• Sensores de temperatura.

La configuración concreta depende del diseño hidráulico del proyecto y debe realizarse siguiendo los esquemas y parámetros establecidos por Samsung.

Sensores de temperatura incluidos

El controlador se suministra con sensores destinados a supervisar diferentes temperaturas de la instalación hidráulica.

La documentación Samsung contempla sensores para parámetros como la temperatura del depósito, entrada y salida de agua y diferentes puntos de control necesarios para gestionar correctamente el sistema en cascada.

Compatibilidad con Samsung EHS Mono

El MCM-D3E0N está específicamente desarrollado para sistemas de bomba de calor Samsung EHS Mono.

Samsung contempla su uso con diferentes familias compatibles, entre ellas:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 con bomba integrada.

Las unidades conectadas dentro de una misma cascada deben pertenecer al mismo tipo de producto. No se deben mezclar diferentes familias incompatibles dentro de una misma cascada.

Sí es posible combinar diferentes capacidades dentro de una misma familia compatible; por ejemplo, unidades de distintas potencias de la gama Mono R290.

Control Kit MIM-E03GN según la unidad exterior

En determinadas configuraciones EHS Mono es necesario instalar un Control Kit Samsung MIM-E03GN asociado a cada unidad exterior para realizar la comunicación y el control de la cascada.

Samsung indica que los modelos EHS Mono R290 con bomba integrada pueden funcionar en la solución de cascada sin el MIM-E03GN, mientras que otras familias compatibles requieren el kit de control correspondiente.

La necesidad del accesorio debe comprobarse siempre según la referencia exacta de las bombas de calor seleccionadas para el proyecto.

Alimentación monofásica

El controlador utiliza una alimentación de 220-240 V a 50 Hz.

La conexión eléctrica, protecciones y cableado deben dimensionarse y ejecutarse de acuerdo con el manual de instalación Samsung y la normativa aplicable.

Dimensiones del Samsung MCM-D3E0N

El controlador presenta unas dimensiones netas de 380 mm de ancho, 480 mm de alto y 150 mm de profundidad.

Samsung especifica actualmente un peso neto de 7,3 kg. Las dimensiones del embalaje son de 445 x 605 x 250 mm, con un peso bruto de aproximadamente 11,4 kg.

Características técnicas del Samsung MCM-D3E0N

• Marca: Samsung.
• Referencia: MCM-D3E0N.
• Tipo: controlador en cascada para bomba de calor aire-agua.
• Gama compatible: Samsung EHS Mono.
• Número de unidades exteriores: de 2 a 8.
• Capacidad máxima del sistema: hasta 128 kW.
• Calefacción: sí.
• Refrigeración: sí.
• Producción de ACS: sí.
• Control de dos zonas: sí.
• Gestión automática de unidades en cascada: sí.
• Equilibrado de horas de funcionamiento: sí.
• Funcionamiento parcial ante fallo de una unidad: sí, según configuración del sistema.
• Pantalla: AI Home táctil.
• Tamaño de pantalla: 7 pulgadas.
• WiFi integrado: sí.
• SmartThings: compatible.
• Red WiFi: 2,4 GHz.
• Monitorización energética: sí.
• Programación: sí.
• Modo Fuera de casa: sí.
• Modo silencioso: sí.
• PV Ready: sí.
• Smart Grid Ready: sí.
• Control de bombas hidráulicas: sí, según configuración.
• Control de válvulas: sí, según configuración.
• Control de resistencias de apoyo: sí.
• Control de caldera de apoyo: disponible según configuración.
• Alimentación: 220-240 V / 50 Hz.
• Dimensiones netas: 380 x 480 x 150 mm.
• Peso neto: 7,3 kg.
• Dimensiones de embalaje: 445 x 605 x 250 mm.
• Peso bruto: 11,4 kg.
• Color: gris satinado.

Control centralizado para instalaciones EHS de alta potencia

El Samsung MCM-D3E0N permite ampliar las posibilidades de las bombas de calor EHS Mono más allá de una instalación individual, coordinando hasta ocho unidades como un único sistema de producción térmica.

Su gestión automática de la demanda, el equilibrado de horas de funcionamiento, la posibilidad de alcanzar hasta 128 kW y el control de calefacción, refrigeración, ACS y dos zonas lo convierten en una solución especialmente orientada a instalaciones colectivas y proyectos profesionales.

La incorporación de AI Home de 7 pulgadas, WiFi, SmartThings, monitorización energética y funciones de integración fotovoltaica y Smart Grid permite además centralizar el funcionamiento y la supervisión energética de una instalación Samsung EHS en cascada.
