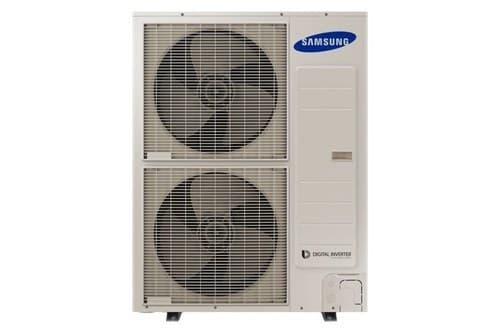

Unidad exterior bibloc aerotermia Samsung EHS TDM Plus 12 kW

La unidad exterior de aerotermia Samsung EHS TDM Plus AE120MXTPEH/EU es una bomba de calor bibloc de 12 kW diseñada para sistemas de climatización que combinan tecnología aire-agua (A2W) y aire-aire (A2A). Gracias al sistema TDM Plus de Samsung, una única unidad exterior puede trabajar con un módulo hidráulico para calefacción, refrigeración y producción de agua caliente sanitaria y, al mismo tiempo, alimentar unidades interiores de expansión directa compatibles.

Este modelo ofrece una potencia nominal de 12 kW tanto en calefacción como en refrigeración, alimentación monofásica y refrigerante R410A. Su capacidad para trabajar en calefacción aire-agua con temperaturas exteriores de hasta -25 °C permite utilizarlo en instalaciones residenciales y comerciales que necesiten climatización durante todo el año.

Características principales de la Samsung AE120MXTPEH/EU

• Marca: Samsung.
• Gama: EHS TDM Plus.
• Referencia: AE120MXTPEH/EU.
• Tipo: unidad exterior de bomba de calor bibloc.
• Tecnología: aire-agua (A2W) y aire-aire (A2A).
• Potencia nominal en calefacción: 12 kW.
• Potencia nominal en refrigeración: 12 kW.
• COP nominal: 4,41.
• EER nominal: 4,14.
• Consumo nominal en calefacción: 2,72 kW.
• Consumo nominal en refrigeración: 2,90 kW.
• Alimentación: monofásica, 220-240 V, 50 Hz.
• Refrigerante: R410A.
• Carga de refrigerante de fábrica: 3,5 kg.
• Caudal de aire: 103 m³/min.
• Presión sonora: 51 dB(A) en refrigeración y 52 dB(A) en calefacción.
• Potencia sonora: 70 dB(A).
• Dimensiones: 940 x 1.420 x 330 mm.
• Peso neto: 107 kg.

Tecnología Samsung EHS TDM Plus

La principal característica del sistema EHS TDM Plus es la posibilidad de combinar climatización aire-agua y aire-aire utilizando una única unidad exterior. El sistema puede transferir energía al circuito hidráulico mediante un Hydro Kit compatible y también alimentar unidades interiores de expansión directa compatibles con TDM Plus.

Esta arquitectura permite combinar diferentes soluciones de climatización dentro del mismo proyecto. Por ejemplo, una vivienda puede utilizar suelo radiante para calefacción y recurrir simultáneamente a unidades interiores de aire para obtener una respuesta térmica más rápida en determinadas estancias.

El sistema de control permite establecer prioridades y modos de funcionamiento para adaptar la bomba de calor a las necesidades de la instalación.

12 kW de potencia nominal en calefacción

La AE120MXTPEH/EU proporciona una capacidad nominal de calefacción de 12 kW. En las condiciones nominales especificadas por Samsung presenta un COP de 4,41, con un consumo eléctrico nominal de 2,72 kW.

El COP representa la relación entre la energía térmica suministrada y la energía eléctrica consumida bajo unas condiciones de ensayo determinadas. El rendimiento real de la instalación dependerá de factores como la temperatura exterior, la temperatura del agua de impulsión, la demanda del edificio y el tipo de emisor instalado.

12 kW de capacidad en refrigeración

Además de calefacción, esta unidad exterior proporciona una capacidad nominal de refrigeración de 12 kW. Samsung especifica un EER nominal de 4,14 y un consumo eléctrico nominal de 2,90 kW en las condiciones de ensayo correspondientes.

La refrigeración puede realizarse mediante el circuito aire-agua con emisores compatibles, como fan coils o sistemas de suelo refrescante correctamente diseñados, o mediante unidades interiores aire-aire compatibles con el sistema TDM Plus.

Calefacción rápida combinando aire y agua

La tecnología TDM Plus permite aprovechar las características de dos sistemas de climatización diferentes. El circuito hidrónico puede proporcionar una climatización estable mediante suelo radiante u otros emisores de agua, mientras que las unidades interiores aire-aire pueden ofrecer una respuesta más rápida cuando se necesita modificar la temperatura de una estancia en poco tiempo.

Esta combinación permite diseñar sistemas flexibles que adapten su funcionamiento a las diferentes necesidades de confort a lo largo del día.

Funcionamiento en calefacción hasta -25 °C

Samsung especifica para la AE120MXTPEH/EU un amplio intervalo de funcionamiento exterior. En modo calefacción aire-agua puede funcionar con temperaturas exteriores comprendidas entre -25 y 35 °C.

Para producción de agua caliente sanitaria mediante un sistema correctamente configurado con Hydro Kit y acumulador compatible, el intervalo exterior indicado alcanza igualmente los -25 °C.

Rangos de temperatura exterior

Los intervalos de funcionamiento especificados por Samsung dependen del modo seleccionado:

• Calefacción aire-agua A2W: -25 a 35 °C.
• Refrigeración aire-agua A2W: 10 a 46 °C.
• Producción de ACS: -25 a 43 °C.
• Calefacción aire-aire A2A: -25 a 24 °C.
• Refrigeración aire-aire A2A: 10 a 46 °C.

Estos valores corresponden a la temperatura exterior y deben considerarse junto con los límites de funcionamiento del módulo hidráulico, unidades interiores y resto de componentes instalados.

Sistema bibloc

La Samsung AE120MXTPEH/EU utiliza una arquitectura bibloc. El circuito frigorífico conecta la unidad exterior con un módulo hidráulico interior compatible, donde se realiza la transferencia de calor hacia el circuito de agua de la instalación.

Esta configuración mantiene el circuito hidráulico principal en el interior del edificio y proporciona flexibilidad para diseñar la sala técnica y seleccionar el acumulador de ACS según las necesidades del proyecto.

La unidad exterior por sí sola no constituye un sistema completo de aerotermia. Debe combinarse con el Hydro Kit, sistema de control y demás componentes compatibles especificados por Samsung.

Compatible con Hydro Kit Samsung TDM Plus

Para una instalación aire-agua, la AE120MXTPEH/EU puede combinarse con el Hydro Kit Samsung AE160BNYDEH/EU en instalaciones monofásicas compatibles. Este módulo hidráulico permite alimentar los circuitos de calefacción y refrigeración y gestionar la producción de ACS mediante un acumulador externo.

La selección del módulo hidráulico, depósito, bombas, elementos de seguridad y resto de accesorios debe realizarse según las necesidades del edificio y el esquema hidráulico previsto.

Producción de agua caliente sanitaria

El sistema EHS TDM Plus puede utilizarse para producir agua caliente sanitaria cuando la unidad exterior se combina con un módulo hidráulico, un acumulador compatible y los componentes de regulación correspondientes.

El volumen del acumulador puede seleccionarse según el número de usuarios y el consumo previsto, lo que permite adaptar la instalación a viviendas y proyectos con diferentes necesidades de ACS.

Refrigerante R410A

La AE120MXTPEH/EU utiliza refrigerante R410A. Samsung especifica una carga de fábrica de 3,5 kg y un potencial de calentamiento global GWP de 2.088.

La carga de fábrica equivale a aproximadamente 7,31 toneladas de CO₂ equivalente. Al tratarse de un equipo que utiliza gases fluorados, la instalación, manipulación del circuito frigorífico, mantenimiento y puesta en marcha deben realizarse por profesionales habilitados según la normativa aplicable.

Conexiones frigoríficas

Las conexiones frigoríficas especificadas para esta unidad exterior son:

• Línea de líquido: 9,52 mm (3/8").
• Línea de gas: 15,88 mm (5/8").

El dimensionado y trazado de la instalación frigorífica debe respetar las longitudes máximas, desniveles, carga adicional de refrigerante y demás condiciones indicadas en el manual de instalación de Samsung.

Alimentación monofásica

La referencia AE120MXTPEH/EU corresponde a la versión monofásica de 12 kW. Su alimentación es de 220-240 V a 50 Hz.

Samsung comercializa también la referencia AE120MXTPGH/EU para instalaciones trifásicas, por lo que es importante comprobar el suministro eléctrico disponible y seleccionar la versión adecuada.

Datos eléctricos

En condiciones nominales, Samsung especifica una intensidad de funcionamiento de 13,2 A en refrigeración y 12,4 A en calefacción.

• MCA, corriente mínima del circuito: 28 A.
• MFA, protección máxima: 35 A.

La sección de conductores y las protecciones eléctricas deben determinarse de acuerdo con la documentación de instalación, la longitud de la línea, las condiciones del montaje y la normativa eléctrica vigente.

Caudal de aire de 103 m³/min

La unidad exterior incorpora un ventilador de hélice con un caudal nominal de 103 m³/min. El movimiento de aire a través del intercambiador exterior permite realizar el intercambio energético necesario para el funcionamiento de la bomba de calor.

Durante el montaje deben respetarse las distancias mínimas de instalación establecidas por Samsung para permitir una correcta entrada y descarga de aire y evitar recirculaciones que puedan reducir las prestaciones del sistema.

Nivel sonoro

Samsung especifica una presión sonora de 51 dB(A) en refrigeración y 52 dB(A) en calefacción. El nivel de potencia sonora declarado es de 70 dB(A).

El nivel acústico percibido en la instalación final depende de la distancia, la ubicación de la unidad, las superficies próximas y las posibles reflexiones del sonido. Por este motivo, debe seleccionarse cuidadosamente el emplazamiento de la unidad exterior y respetarse la normativa acústica aplicable.

Dimensiones y peso

La AE120MXTPEH/EU utiliza un chasis exterior preparado para proporcionar la potencia necesaria en sistemas TDM Plus de alta capacidad.

• Anchura: 940 mm.
• Altura: 1.420 mm.
• Profundidad: 330 mm.
• Peso neto: 107 kg.
• Dimensiones de transporte: 995 x 1.598 x 426 mm.
• Peso de transporte: 115 kg.

Aplicaciones de la Samsung EHS TDM Plus 12 kW

Gracias a la combinación de climatización aire-agua y aire-aire, esta unidad exterior puede utilizarse en diferentes tipos de instalaciones:

• Viviendas unifamiliares.
• Instalaciones de calefacción mediante suelo radiante.
• Sistemas de suelo refrescante compatibles.
• Fan coils.
• Radiadores de baja temperatura.
• Producción de ACS mediante acumulador externo.
• Climatización mediante unidades interiores de expansión directa compatibles.
• Rehabilitación de sistemas de climatización.
• Pequeños edificios y aplicaciones comerciales compatibles con su potencia.

Datos técnicos de la Samsung AE120MXTPEH/EU

• Fabricante: Samsung.
• Familia: EHS.
• Gama: TDM Plus.
• Referencia: AE120MXTPEH/EU.
• Tipo: unidad exterior de aerotermia bibloc.
• Tecnología: aire-agua y aire-aire.
• Alimentación: monofásica.
• Tensión: 220-240 V.
• Frecuencia: 50 Hz.
• Potencia nominal en calefacción A7/W35: 12 kW.
• Potencia en calefacción A7/W55: 10,7 kW.
• Potencia nominal en refrigeración A35/W18: 12 kW.
• COP nominal: 4,41.
• EER nominal: 4,14.
• Consumo nominal en calefacción: 2,72 kW.
• Consumo nominal en refrigeración: 2,90 kW.
• Intensidad en calefacción: 12,4 A.
• Intensidad en refrigeración: 13,2 A.
• MCA: 28 A.
• MFA: 35 A.
• Compresor: rotativo.
• Ventilador: hélice.
• Caudal de aire: 103 m³/min.
• Refrigerante: R410A.
• Carga de fábrica: 3,5 kg.
• GWP: 2.088.
• Carga equivalente: 7,31 tCO₂e.
• Tubería de líquido: 9,52 mm (3/8").
• Tubería de gas: 15,88 mm (5/8").
• Presión sonora en frío: 51 dB(A).
• Presión sonora en calor: 52 dB(A).
• Potencia sonora: 70 dB(A).
• Temperatura exterior en calefacción A2W: -25 a 35 °C.
• Temperatura exterior en refrigeración A2W: 10 a 46 °C.
• Temperatura exterior para ACS: -25 a 43 °C.
• Temperatura exterior en calefacción A2A: -25 a 24 °C.
• Temperatura exterior en refrigeración A2A: 10 a 46 °C.
• Dimensiones: 940 x 1.420 x 330 mm.
• Peso neto: 107 kg.

Aerotermia de 12 kW con sistema TDM Plus

La Samsung AE120MXTPEH/EU proporciona 12 kW nominales de calefacción y refrigeración dentro de un sistema flexible capaz de combinar climatización hidrónica y expansión directa. Esta tecnología permite utilizar una única unidad exterior para cubrir diferentes necesidades térmicas del edificio cuando se combina con los módulos interiores y accesorios TDM Plus adecuados.

Su COP nominal de 4,41, el funcionamiento en calefacción con temperaturas exteriores de hasta -25 °C y la posibilidad de trabajar con suelo radiante, fan coils, unidades interiores de aire y producción de ACS hacen de esta unidad una solución versátil para proyectos de climatización integral.

La unidad exterior debe combinarse con el Hydro Kit, controles, acumulador de ACS y demás componentes compatibles necesarios según el proyecto. El dimensionado, instalación frigorífica e hidráulica y puesta en marcha deben realizarse por profesionales cualificados siguiendo la documentación técnica de Samsung y la normativa vigente.
