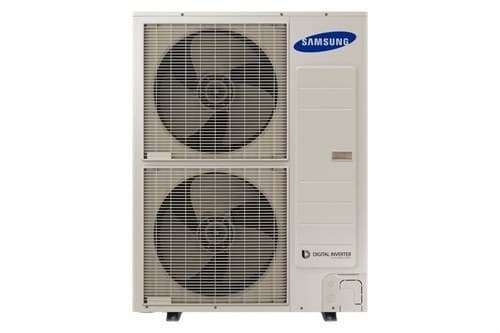

Unidad exterior bibloc aerotermia Samsung EHS TDM Plus 16 kW

La unidad exterior de aerotermia Samsung EHS TDM Plus AE160MXTPEH/EU es una bomba de calor bibloc de alta potencia diseñada para sistemas de climatización que combinan tecnología aire-agua (A2W) y aire-aire (A2A). Ofrece una capacidad nominal de 16 kW en calefacción y 14,5 kW en refrigeración, permitiendo cubrir calefacción, refrigeración y producción de agua caliente sanitaria mediante una única unidad exterior cuando se combina con los módulos interiores y accesorios compatibles.

La tecnología TDM Plus de Samsung permite integrar en un mismo sistema la climatización mediante agua y mediante expansión directa. De esta forma, una instalación puede alimentar suelo radiante, radiadores o sistemas hidrónicos y, al mismo tiempo, trabajar con unidades interiores de aire acondicionado compatibles. Esta flexibilidad permite adaptar el funcionamiento a diferentes necesidades térmicas durante todo el año.

Características principales de la Samsung EHS TDM Plus AE160MXTPEH/EU

• Marca: Samsung.
• Gama: EHS TDM Plus.
• Referencia: AE160MXTPEH/EU.
• Tipo: unidad exterior de bomba de calor.
• Sistema: bibloc.
• Tecnología: aire-agua (A2W) y aire-aire (A2A).
• Potencia nominal en calefacción: 16 kW.
• Potencia nominal en refrigeración: 14,5 kW.
• Alimentación: monofásica.
• COP nominal en calefacción: 4,05.
• EER nominal en refrigeración: 3,78.
• Consumo nominal en calefacción: 3,95 kW.
• Consumo nominal en refrigeración: 3,84 kW.
• Refrigerante: R410A.
• Carga de refrigerante de fábrica: 3,5 kg.
• Caudal de aire: 123 m³/min.
• Presión sonora: 54 dB(A) en refrigeración y 55 dB(A) en calefacción.
• Potencia sonora: 73 dB(A).
• Dimensiones: 940 x 1.420 x 330 mm.
• Peso neto: 107 kg.

Sistema TDM Plus: aire-agua y aire-aire en una sola unidad exterior

Una de las características diferenciales de la gama Samsung EHS TDM Plus es la posibilidad de combinar climatización aire-agua y aire-aire utilizando una única unidad exterior. El sistema puede producir energía térmica para el circuito hidráulico y, cuando la instalación está configurada para ello, alimentar también unidades interiores de expansión directa.

La parte aire-agua puede utilizarse para aplicaciones como suelo radiante, radiadores de baja temperatura, sistemas hidrónicos y producción de agua caliente sanitaria mediante los componentes interiores compatibles. Por su parte, el funcionamiento aire-aire permite climatizar rápidamente los espacios mediante unidades interiores Samsung compatibles con el sistema TDM Plus.

Esta combinación permite diseñar instalaciones que aprovechen el confort proporcionado por la calefacción hidráulica y, al mismo tiempo, dispongan de una respuesta rápida mediante climatización por aire.

16 kW de potencia nominal en calefacción

La Samsung AE160MXTPEH/EU proporciona una capacidad nominal de calefacción de 16 kW. En las condiciones nominales indicadas por Samsung, presenta un COP de 4,05, es decir, una relación entre energía térmica suministrada y energía eléctrica consumida de 4,05 bajo las condiciones de ensayo correspondientes.

El consumo eléctrico nominal publicado por Samsung en calefacción es de 3,95 kW. El rendimiento real de una instalación puede variar en función de factores como la temperatura exterior, la temperatura de impulsión del agua, la demanda térmica, la configuración hidráulica y las condiciones de funcionamiento.

14,5 kW de capacidad en refrigeración

Además de calefacción, esta unidad exterior puede proporcionar 14,5 kW de capacidad nominal de refrigeración. Samsung especifica un EER nominal de 3,78 y un consumo eléctrico nominal en refrigeración de 3,84 kW.

La producción de frío puede utilizarse mediante el sistema aire-agua con emisores compatibles con refrigeración o mediante la parte aire-aire del sistema TDM Plus, dependiendo del diseño de la instalación.

Calefacción rápida mediante tecnología TDM

Samsung desarrolla la tecnología TDM para combinar las ventajas de los sistemas hidrónicos con la rapidez de respuesta de la climatización por aire. Mientras un sistema de suelo radiante puede proporcionar una distribución uniforme y estable del calor, las unidades interiores aire-aire compatibles pueden elevar rápidamente la temperatura ambiente cuando se requiere una respuesta inmediata.

El control del sistema permite gestionar las prioridades y modos de funcionamiento del EHS TDM Plus para adaptar la instalación a las necesidades de confort de cada momento.

Funcionamiento con temperaturas exteriores de hasta -25 °C

La unidad está diseñada para seguir proporcionando calefacción incluso en condiciones exteriores exigentes. En funcionamiento aire-agua para calefacción, Samsung especifica un intervalo exterior de -25 a 35 °C.

Para la producción de agua caliente sanitaria, el rango de temperatura exterior indicado es de -25 a 43 °C. Esto permite mantener el funcionamiento del sistema durante buena parte del año incluso en zonas con inviernos fríos.

Amplio rango de funcionamiento

Samsung establece diferentes intervalos de temperatura exterior dependiendo del modo utilizado:

• Calefacción aire-agua A2W: de -25 a 35 °C.
• Refrigeración aire-agua A2W: de 10 a 46 °C.
• Producción de ACS: de -25 a 43 °C.
• Calefacción aire-aire A2A: de -25 a 24 °C.
• Refrigeración aire-aire A2A: de 10 a 46 °C.

Estos límites corresponden a la temperatura exterior de funcionamiento y deben considerarse junto con las condiciones del sistema hidráulico y los restantes componentes de la instalación.

Refrigerante R410A

La Samsung AE160MXTPEH/EU utiliza refrigerante R410A. La carga de fábrica declarada por Samsung es de 3,5 kg, equivalente a 7,31 toneladas de CO₂ equivalente según el potencial de calentamiento global indicado por el fabricante.

Al tratarse de un equipo que contiene gases fluorados, la instalación, manipulación del circuito frigorífico, puesta en marcha y mantenimiento deben ser realizados por profesionales habilitados y de acuerdo con la normativa vigente.

Unidad exterior monofásica

La referencia AE160MXTPEH/EU corresponde a la variante monofásica de 16 kW de la gama TDM Plus. Samsung dispone también de variantes trifásicas dentro de esta familia, por lo que resulta importante comprobar la referencia exacta al dimensionar la alimentación eléctrica.

Para este modelo, Samsung declara una intensidad nominal de 18 A en calefacción y 17,5 A en refrigeración. La corriente mínima admisible del circuito, MCA, es de 32 A y la protección máxima indicada, MFA, es de 40 A.

Conexiones frigoríficas

Al tratarse de una bomba de calor bibloc, la unidad exterior se conecta frigoríficamente con los elementos interiores compatibles del sistema. Samsung especifica las siguientes medidas de tubería para esta referencia:

• Tubería de líquido: 9,52 mm (3/8").
• Tubería de gas: 15,88 mm (5/8").

El diseño y dimensionado de las tuberías frigoríficas debe realizarse respetando las longitudes, desniveles, cargas adicionales y requisitos de instalación establecidos por Samsung para la configuración concreta.

Caudal de aire de 123 m³/min

La unidad exterior incorpora un ventilador de hélice capaz de proporcionar un caudal de aire de hasta 123 m³/min. Este elevado movimiento de aire favorece el intercambio térmico con el exterior y permite mantener las prestaciones de la bomba de calor dentro de su rango de funcionamiento.

La instalación debe garantizar las distancias mínimas indicadas por Samsung alrededor de la unidad para evitar la recirculación del aire descargado y asegurar una ventilación adecuada del intercambiador.

Nivel sonoro

Samsung declara una presión sonora de 54 dB(A) en refrigeración y 55 dB(A) en calefacción. La potencia sonora nominal indicada es de 73 dB(A).

La percepción acústica final depende de la ubicación, distancia respecto a fachadas y ventanas, presencia de superficies reflectantes, soportes antivibratorios y condiciones de instalación. Por ello, la ubicación de la unidad exterior debe estudiarse teniendo en cuenta tanto los requisitos técnicos como la normativa acústica aplicable.

Formato exterior de alta potencia

A pesar de su elevada potencia térmica, la AE160MXTPEH/EU concentra los principales componentes frigoríficos en una única unidad exterior. Sus dimensiones netas son:

• Anchura: 940 mm.
• Altura: 1.420 mm.
• Profundidad: 330 mm.
• Peso neto: 107 kg.

Las dimensiones de transporte publicadas por Samsung son de 995 x 1.598 x 426 mm y el peso de envío es de aproximadamente 115 kg.

Sistema bibloc para una instalación flexible

La configuración bibloc separa la unidad exterior frigorífica del módulo hidráulico interior. Esto permite situar el componente encargado del circuito de agua dentro del edificio, mientras la bomba de calor y su circuito exterior permanecen instalados en el exterior.

La unidad AE160MXTPEH/EU no constituye por sí sola un sistema completo de aerotermia. Para una instalación aire-agua necesita combinarse con el módulo hidráulico, control, depósito de ACS y demás accesorios compatibles según el esquema de instalación seleccionado.

Producción de calefacción, refrigeración y ACS

Cuando se integra correctamente dentro de un sistema EHS TDM Plus, esta unidad exterior puede participar en la producción de:

• Calefacción mediante suelo radiante.
• Calefacción mediante radiadores compatibles.
• Calefacción mediante otros emisores hidráulicos.
• Refrigeración mediante circuitos hidrónicos compatibles.
• Climatización aire-aire mediante unidades interiores compatibles.
• Producción de agua caliente sanitaria mediante acumulador y componentes adecuados.

Control adaptable a las necesidades de la instalación

El sistema Samsung EHS TDM Plus permite configurar diferentes prioridades y modos de funcionamiento mediante su unidad de control. De esta forma, es posible adaptar la gestión de calefacción, refrigeración, ACS y climatización por aire a las necesidades de cada instalación.

La configuración disponible dependerá del módulo hidráulico, controladores, unidades interiores y accesorios instalados junto con la unidad exterior.

Aplicaciones de la Samsung EHS TDM Plus de 16 kW

Por su potencia y versatilidad, la AE160MXTPEH/EU está orientada a proyectos que requieren una demanda térmica elevada y la posibilidad de combinar diferentes formas de climatización:

• Viviendas unifamiliares de gran superficie.
• Rehabilitación de instalaciones de calefacción.
• Sistemas con suelo radiante.
• Instalaciones con radiadores de baja temperatura compatibles.
• Climatización por aire mediante unidades interiores Samsung compatibles.
• Producción de agua caliente sanitaria.
• Pequeñas aplicaciones comerciales.
• Proyectos que buscan combinar climatización aire-agua y aire-aire con una sola unidad exterior.

Datos técnicos de la Samsung AE160MXTPEH/EU

• Fabricante: Samsung.
• Familia: EHS.
• Gama: TDM Plus.
• Referencia: AE160MXTPEH/EU.
• Tipo: unidad exterior bomba de calor bibloc.
• Modo: bomba de calor A2W con funcionalidad TDM Plus.
• Alimentación: monofásica.
• Capacidad nominal en calefacción: 16 kW.
• Capacidad nominal en refrigeración: 14,5 kW.
• COP nominal: 4,05.
• EER nominal: 3,78.
• Consumo nominal en calefacción: 3,95 kW.
• Consumo nominal en refrigeración: 3,84 kW.
• Intensidad nominal en calefacción: 18 A.
• Intensidad nominal en refrigeración: 17,5 A.
• MCA: 32 A.
• MFA: 40 A.
• Tipo de ventilador: hélice.
• Caudal de aire: 123 m³/min.
• Refrigerante: R410A.
• Carga de refrigerante de fábrica: 3,5 kg.
• GWP indicado por Samsung: 2.088.
• Carga equivalente: 7,31 tCO₂e.
• Tubería de líquido: 9,52 mm (3/8").
• Tubería de gas: 15,88 mm (5/8").
• Presión sonora en refrigeración: 54 dB(A).
• Presión sonora en calefacción: 55 dB(A).
• Potencia sonora: 73 dB(A).
• Rango exterior calefacción A2W: -25 a 35 °C.
• Rango exterior refrigeración A2W: 10 a 46 °C.
• Rango exterior ACS: -25 a 43 °C.
• Rango exterior calefacción A2A: -25 a 24 °C.
• Rango exterior refrigeración A2A: 10 a 46 °C.
• Dimensiones: 940 x 1.420 x 330 mm.
• Peso neto: 107 kg.
• Dimensiones de transporte: 995 x 1.598 x 426 mm.
• Peso de transporte: 115 kg.

Aerotermia de 16 kW con tecnología Samsung TDM Plus

La Samsung AE160MXTPEH/EU ofrece 16 kW de potencia nominal en calefacción y 14,5 kW en refrigeración dentro de un sistema que puede combinar climatización aire-agua y aire-aire. Esta arquitectura permite aprovechar una única unidad exterior para cubrir diferentes necesidades de calefacción, refrigeración y ACS, siempre que se instalen los módulos interiores y accesorios compatibles.

Su funcionamiento en calefacción con temperaturas exteriores de hasta -25 °C, el COP nominal de 4,05 y la flexibilidad de la tecnología TDM Plus la convierten en una solución especialmente pensada para instalaciones donde se busca combinar sistemas hidrónicos y climatización por aire. El dimensionado, instalación frigorífica, configuración hidráulica y puesta en marcha deben ser realizados por profesionales cualificados siguiendo la documentación técnica de Samsung y la normativa vigente.
