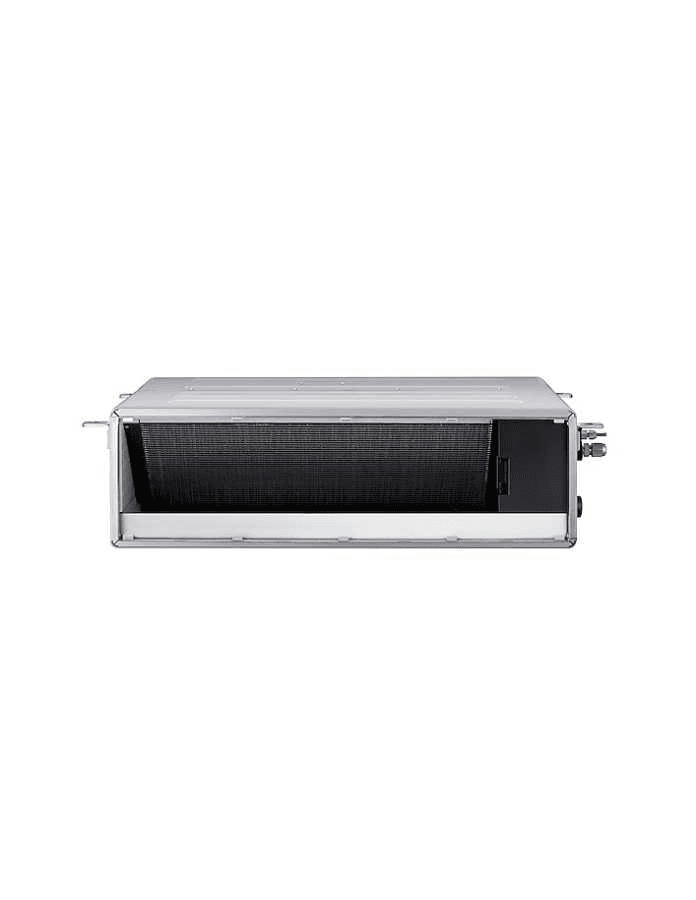

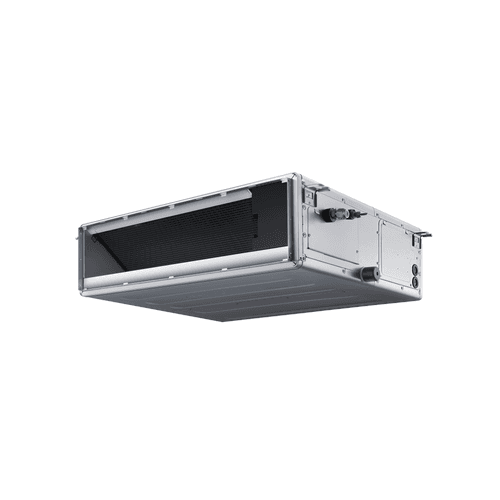

Unidad interior aerotermia conducto Samsung EHS TDM Plus 7,1 kW

La unidad interior por conductos Samsung EHS TDM Plus AE071ANMPEH/EU está diseñada para climatizar estancias mediante distribución de aire canalizado, permaneciendo oculta sobre el falso techo. Ofrece una potencia nominal de 7,1 kW en refrigeración y 8,0 kW en calefacción y forma parte del sistema Samsung TDM Plus, que permite combinar climatización aire-aire y aire-agua dentro de una misma instalación.

Su diseño de conducto de media presión, la función Auto ESP y una presión estática externa regulable de hasta 147,1 Pa facilitan su adaptación a redes de conductos de diferentes características. Además, dispone de dos posibilidades de retorno de aire, inferior o posterior, bomba de drenaje integrada y un nivel sonoro mínimo de solo 27 dB(A).

Características principales de la Samsung AE071ANMPEH/EU

• Marca: Samsung.
• Gama: EHS TDM Plus.
• Referencia: AE071ANMPEH/EU.
• Tipo: unidad interior de conductos de media presión.
• Funcionamiento: bomba de calor.
• Potencia nominal en refrigeración: 7,1 kW.
• Potencia nominal en calefacción: 8,0 kW.
• Alimentación: monofásica, 220-240 V, 50 Hz.
• Caudal de aire: 21 / 18 / 13 m³/min en velocidad alta, media y baja.
• Presión estática externa: 0 / 29,42 / 147,10 Pa.
• Función Auto ESP: sí.
• Presión sonora: 36 / 32 / 27 dB(A).
• Potencia sonora: 57 dB(A).
• Bomba de drenaje: integrada.
• Entrada de aire: inferior o posterior.
• Ventilador: tipo Sirocco.
• Refrigerante del sistema: R410A.
• Válvula de expansión electrónica: integrada.
• Dimensiones: 850 x 250 x 700 mm.
• Peso neto: 27,9 kg.

Unidad interior para sistemas Samsung EHS TDM Plus

La AE071ANMPEH/EU pertenece a la gama Samsung EHS TDM Plus, un sistema diseñado para combinar climatización mediante aire y climatización hidrónica dentro de una misma solución. Esta unidad de conductos corresponde a la parte aire-aire del sistema y permite acondicionar directamente las estancias mediante aire impulsado a través de una red de conductos.

En una instalación TDM Plus correctamente configurada, el sistema puede combinar unidades interiores de aire con un circuito hidráulico destinado a suelo radiante, fan coils, radiadores compatibles o producción de agua caliente sanitaria, dependiendo de los demás componentes instalados.

7,1 kW en refrigeración y 8,0 kW en calefacción

La unidad proporciona una capacidad nominal de refrigeración de 7,1 kW, equivalente aproximadamente a 24.200 BTU/h, y una capacidad nominal de calefacción de 8,0 kW.

Estas prestaciones permiten utilizarla en estancias de tamaño medio o grande dentro de proyectos residenciales o comerciales, siempre que la potencia requerida se haya calculado previamente teniendo en cuenta superficie, aislamiento, orientación, cargas internas y condiciones climáticas.

Conducto de media presión

Samsung define este modelo como una unidad de conductos de media presión. Esta configuración permite superar pérdidas de carga superiores a las de un equipo de baja presión y proporciona mayor flexibilidad a la hora de diseñar la red de impulsión y retorno.

La presión estática externa puede ajustarse entre 0 y 147,10 Pa, con un valor estándar de aproximadamente 29,42 Pa. Esto facilita adaptar el funcionamiento del ventilador a la resistencia real de filtros, rejillas y conductos de la instalación.

Auto ESP para ajustar automáticamente la presión estática

La función Auto ESP permite optimizar automáticamente la presión estática externa y el caudal de aire del equipo. Samsung ha desarrollado esta función para facilitar la puesta en marcha de las unidades de conductos de media presión y adaptar el ventilador a las características de la instalación.

El ajuste correcto de la presión ayuda a mantener un caudal adecuado en las distintas rejillas y a evitar tanto un flujo insuficiente como un exceso de velocidad de aire que pueda generar ruido.

Además del ajuste automático, la presión estática externa puede configurarse mediante un controlador compatible.

Caudal de aire de hasta 21 m³/min

La unidad incorpora un ventilador tipo Sirocco con tres niveles principales de funcionamiento. Samsung declara los siguientes caudales:

• Velocidad alta: 21 m³/min.
• Velocidad media: 18 m³/min.
• Velocidad baja: 13 m³/min.

La combinación entre caudal de aire y presión estática permite distribuir el aire acondicionado a través de diferentes ramales y rejillas, siempre que la red de conductos se encuentre correctamente dimensionada y equilibrada.

Entrada de aire inferior o posterior

La Samsung AE071ANMPEH/EU permite configurar el retorno de aire desde la parte inferior o desde la parte posterior de la unidad. Esta doble posibilidad aporta flexibilidad durante la instalación, especialmente cuando el espacio disponible en el falso techo es limitado.

El instalador puede seleccionar la configuración más conveniente según la posición del equipo, la ubicación de las rejillas de retorno y el diseño de la red de conductos.

Solo 250 mm de altura

La unidad presenta una altura de apenas 250 mm, lo que facilita su colocación en falsos techos donde existe una cámara de instalación reducida. Sus dimensiones totales son:

• Anchura: 850 mm.
• Altura: 250 mm.
• Profundidad: 700 mm.
• Peso neto: 27,9 kg.

Al quedar completamente oculta tras el techo, únicamente permanecen visibles las rejillas o difusores seleccionados para la instalación, permitiendo mantener una estética limpia en la estancia.

Funcionamiento silencioso desde 27 dB(A)

Samsung especifica para esta unidad interior unos niveles de presión sonora de 36 / 32 / 27 dB(A) en velocidad alta, media y baja respectivamente.

El nivel mínimo de 27 dB(A) permite utilizarla en espacios donde el confort acústico resulta importante, como viviendas, dormitorios, despachos, salas de reuniones o habitaciones de hotel, siempre que la red de conductos y las rejillas estén correctamente diseñadas.

La potencia sonora declarada por Samsung es de 57 dB(A).

Bomba de drenaje integrada

La AE071ANMPEH/EU incorpora de serie una bomba de drenaje para facilitar la evacuación del agua condensada producida durante el funcionamiento en refrigeración.

La salida de condensados utiliza una conexión VP25, con aproximadamente 25 mm de diámetro exterior y 20 mm de diámetro interior. La tubería de drenaje debe instalarse respetando las pendientes, alturas y condiciones indicadas por Samsung.

Refrigerante R410A

Esta unidad está diseñada para trabajar dentro de sistemas Samsung EHS TDM Plus que utilizan refrigerante R410A. El refrigerante circula entre las diferentes unidades del sistema a través de las conexiones frigoríficas correspondientes.

La AE071ANMPEH/EU incorpora una válvula de expansión electrónica EEV, encargada de regular el caudal de refrigerante que atraviesa el intercambiador interior en función de las condiciones de funcionamiento.

Conexiones frigoríficas

Samsung especifica para esta unidad las siguientes dimensiones de tubería:

• Línea de líquido: 9,52 mm (3/8").
• Línea de gas: 15,88 mm (5/8").

El dimensionado final de las tuberías, longitudes máximas, desniveles y cantidad de refrigerante debe comprobarse en función de la unidad exterior TDM Plus y de la configuración completa del sistema.

Consumo eléctrico de la unidad interior

La unidad interior utiliza alimentación monofásica de 220-240 V y 50 Hz. Samsung declara un consumo eléctrico nominal de 110 W tanto en refrigeración como en calefacción, asociado principalmente al funcionamiento del ventilador y de los componentes internos de la unidad.

La potencia eléctrica necesaria para producir frío o calor depende principalmente de la unidad exterior del sistema y no debe confundirse este consumo interno de 110 W con el consumo total de la instalación de climatización.

Kit de ionización SPi opcional

Samsung permite complementar esta unidad mediante un kit ionizador de plasma SPi opcional. Este accesorio está diseñado para mejorar el tratamiento del aire interior mediante generación de iones activos.

El kit SPi no forma parte del suministro estándar de la referencia AE071ANMPEH/EU y debe adquirirse e instalarse por separado cuando el proyecto requiera esta función.

Instalación oculta por conductos

La climatización por conductos permite distribuir aire acondicionado a varias zonas o puntos de impulsión manteniendo la unidad completamente oculta. Las rejillas y difusores pueden seleccionarse según la estética y las necesidades de distribución de aire del proyecto.

Para obtener un funcionamiento adecuado deben calcularse correctamente las secciones de conducto, pérdidas de carga, caudales de cada ramal, velocidad del aire y posición de las rejillas de impulsión y retorno.

Aplicaciones de la Samsung AE071ANMPEH/EU

• Viviendas con climatización por conductos.
• Salones y zonas comunes.
• Oficinas y despachos.
• Locales comerciales.
• Hoteles y alojamientos.
• Salas de reuniones.
• Consultas y clínicas.
• Instalaciones Samsung EHS TDM Plus que combinen climatización aire-aire y aire-agua.

Datos técnicos de la Samsung AE071ANMPEH/EU

• Fabricante: Samsung.
• Familia: EHS.
• Gama: TDM Plus.
• Referencia: AE071ANMPEH/EU.
• Tipo: unidad interior de conductos de media presión.
• Modo: bomba de calor.
• Capacidad de refrigeración: 7,10 kW.
• Capacidad de calefacción: 8,00 kW.
• Alimentación: monofásica, 220-240 V, 50 Hz.
• Consumo eléctrico en refrigeración: 0,110 kW.
• Consumo eléctrico en calefacción: 0,110 kW.
• Intensidad nominal: 1,00 A.
• Ventilador: Sirocco.
• Caudal de aire alto: 21 m³/min.
• Caudal de aire medio: 18 m³/min.
• Caudal de aire bajo: 13 m³/min.
• Presión estática externa mínima: 0 Pa.
• Presión estática externa estándar: 29,42 Pa.
• Presión estática externa máxima: 147,10 Pa.
• Auto ESP: sí.
• Entrada de aire: inferior o posterior.
• Refrigerante: R410A.
• Control de refrigerante: válvula EEV integrada.
• Línea frigorífica de líquido: 9,52 mm (3/8").
• Línea frigorífica de gas: 15,88 mm (5/8").
• Conexión de drenaje: VP25.
• Bomba de drenaje: integrada.
• Presión sonora: 36 / 32 / 27 dB(A).
• Potencia sonora: 57 dB(A).
• Dimensiones: 850 x 250 x 700 mm.
• Peso neto: 27,9 kg.
• Kit SPi: opcional.

Conducto de media presión para sistemas EHS TDM Plus

La Samsung AE071ANMPEH/EU combina 7,1 kW de potencia nominal en refrigeración, 8,0 kW en calefacción, un caudal máximo de 21 m³/min y hasta 147,1 Pa de presión estática en un formato compacto de solo 250 mm de altura.

La función Auto ESP facilita la adaptación a la red de conductos, mientras que la entrada de aire inferior o posterior aporta flexibilidad durante el montaje. A ello se suman el nivel sonoro mínimo de 27 dB(A), la bomba de condensados integrada y la posibilidad de incorporar el kit SPi opcional.

Esta referencia corresponde únicamente a la unidad interior de conductos. Para formar un sistema completo debe combinarse con una unidad exterior Samsung EHS TDM Plus compatible, además de los controles, tuberías, conductos, rejillas y demás accesorios necesarios para la instalación. El dimensionado y la puesta en marcha deben realizarse siguiendo la documentación técnica oficial de Samsung.
