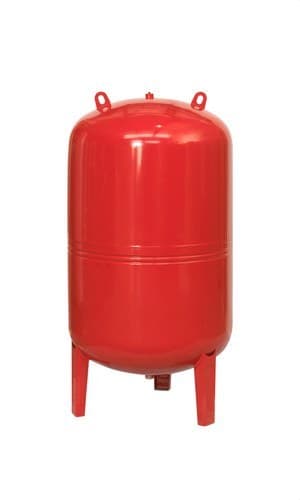

Vaso de expansión de membrana Ibaiondo 500 CMF 1"

El vaso de expansión Ibaiondo 500 CMF, referencia 04500351, está diseñado para absorber las variaciones de volumen del fluido en sistemas cerrados de calefacción y climatización. Cuenta con una capacidad de 500 litros, presión máxima de servicio de 6 bar y conexión inferior de 1 pulgada.

Su formato vertical con patas facilita la instalación sobre suelo y resulta especialmente adecuado para instalaciones de gran capacidad. El depósito está fabricado en acero, incorpora una membrana fija no recambiable y dispone de válvula de hinchado para la comprobación y ajuste de la presión de precarga.

Vaso de expansión de 500 litros para calefacción y climatización

Durante el funcionamiento de una instalación de calefacción o climatización, los cambios de temperatura provocan variaciones en el volumen del fluido del circuito. El vaso de expansión permite absorber estas variaciones y ayuda a mantener la presión del sistema dentro de los valores previstos para la instalación.

El modelo Ibaiondo 500 CMF está destinado específicamente a circuitos cerrados. Su capacidad de 500 litros permite utilizarlo en instalaciones donde se requiere un volumen de expansión elevado, siempre de acuerdo con el dimensionamiento realizado para cada sistema.

Presión máxima de servicio de 6 bar

El vaso está preparado para trabajar a una presión máxima de servicio de 6 bar. Durante su fabricación se somete a una presión de prueba de 9 bar, de acuerdo con las especificaciones establecidas por Ibaiondo.

La presión de precarga de fábrica es de 1,5 bar y el gas utilizado para la precarga es aire. Esta presión debe comprobarse y, cuando sea necesario, ajustarse de acuerdo con las características de la instalación antes de la puesta en servicio.

Membrana fija no recambiable

El 500 CMF incorpora una membrana no recambiable conforme a la norma EN 13831. La membrana separa el fluido del circuito de la cámara de aire precargada y permite compensar las variaciones de volumen que se producen durante el funcionamiento del sistema.

Este modelo está destinado a instalaciones de calefacción y climatización y su membrana está clasificada por el fabricante como no apta para agua potable. Por tanto, no debe confundirse con los vasos de expansión específicos para instalaciones de agua caliente sanitaria.

Conexión inferior de 1 pulgada

La conexión hidráulica se encuentra situada en la parte inferior del vaso y presenta una medida de 1 pulgada. Esta configuración permite integrar el depósito en el circuito respetando el esquema hidráulico y las indicaciones de montaje correspondientes.

El vaso también incorpora una válvula de hinchado, que permite comprobar la presión de la cámara de aire y realizar las operaciones de mantenimiento necesarias.

Construcción vertical con patas

El Ibaiondo 500 CMF presenta un diseño vertical con patas de apoyo, pensado para su colocación directamente sobre una superficie estable. Este formato resulta especialmente práctico en depósitos de gran capacidad, ya que proporciona estabilidad y facilita la conexión hidráulica desde la zona inferior.

El cuerpo está fabricado en acero y dispone de un acabado exterior mediante pintura de color rojo, característico de la gama CMF para calefacción y climatización.

Dimensiones del Ibaiondo 500 CMF

El vaso de expansión presenta un diámetro aproximado de 750 milímetros y una altura total de 1.445 milímetros. Su peso es de aproximadamente 63 kilogramos.

Estas dimensiones deben tenerse en cuenta al seleccionar el emplazamiento, dejando el espacio necesario para su instalación, conexión y posteriores operaciones de mantenimiento.

Rango de temperatura

Según la ficha técnica de Ibaiondo, el vaso está preparado para trabajar en sistemas con temperaturas comprendidas entre -10 y 100 grados Celsius, dentro de las condiciones de presión y funcionamiento establecidas por el fabricante.

Fabricado conforme a la normativa de equipos a presión

El vaso de expansión Ibaiondo 500 CMF se fabrica conforme a la Directiva 2014/68/UE relativa a los equipos a presión. La gama CMF cuenta además con certificación para vasos de expansión diseñados de acuerdo con la norma EN 13831.

Ibaiondo establece para esta gama una garantía de 3 años, de acuerdo con la documentación técnica vigente del fabricante.

Características técnicas del Ibaiondo 500 CMF

• Marca: Ibaiondo.
• Referencia: 04500351.
• Modelo: 500 CMF.
• Tipo de producto: vaso de expansión de membrana.
• Aplicación: sistemas cerrados de calefacción y climatización.
• Capacidad: 500 litros.
• Presión máxima de servicio: 6 bar.
• Presión de prueba: 9 bar.
• Presión de precarga de fábrica: 1,5 bar.
• Gas de precarga: aire.
• Membrana: fija y no recambiable.
• Norma de la membrana: EN 13831.
• Apto para agua potable: no.
• Conexión de agua: 1 pulgada.
• Posición de la conexión: inferior.
• Material del depósito: acero.
• Temperatura del sistema: entre -10 y 100 grados Celsius.
• Diámetro: 750 milímetros.
• Altura: 1.445 milímetros.
• Peso: aproximadamente 63 kilogramos.
• Instalación: vertical sobre patas.
• Válvula de hinchado: incluida.
• Acabado exterior: pintura de color rojo.
• Directiva de fabricación: 2014/68/UE.
• Garantía del fabricante: 3 años.

Vaso de expansión de gran capacidad para circuitos cerrados

Con sus 500 litros de capacidad, presión máxima de 6 bar y construcción vertical con conexión inferior, el Ibaiondo 500 CMF está especialmente concebido para instalaciones de calefacción y climatización que necesitan un vaso de expansión de gran volumen.

Su cuerpo de acero, membrana fija, precarga de fábrica de 1,5 bar y dimensiones de 750 milímetros de diámetro por 1.445 milímetros de altura completan una solución diseñada específicamente para controlar la expansión del fluido en grandes circuitos cerrados.
